制药型离心喷雾干燥塔URS层高5.0m

1、本设备安装于现提取车间*西端，层高H1�?.0m，H2�?.0m，H3�?.0m、�/p>

2、需要根据现场实地进行设计、安装、�/p>

系统配置要求说明（包括但不仅限于此）９�/p>

1、料液输送系统：

首先由配料罐与带无级变频调速的送料螺杆泵连接，连接之间装一个切换的三通阀，根据喷雾情况，能将料与水切换，以便操作。螺杆泵根据出风温度的反馈信号自动设定转速，均匀地将物料输送到安装在干燥塔顶部的高速离心雾化器，该系统包括：螺杆泵、送料管、管件、阀门等，送料管材质为AISI304不锈钢、�/p>

2、雾化系统：

该系统包括高速离心雾化器，润滑油泵，润滑装置。电动机的功率为5KW。与物料接触的料管、料液分配器、雾化盘材质采用AISI304、�/p>

3、热风系统：

热风系统是用于加热干燥空气使其达到所需的进口温度，并以恒定的速率到干燥塔内，本系统包括；

a、空气过滤器：空气过滤器是用于净化干燥空气的，它由不锈钢及滤材组成的过滤片组装在不锈钢框架内，过滤片易于拆卸、更换。过滤器换热器和送风机之间的连接材料为AISI304、�/p>

b、鼓风机：鼓风机与机架为整体结构，装有四个减震垫，手动调节风门，材质为Q235.

c、蒸汽加热的空气加热器：蒸汽加热的空气加热器，加热器管材为不锈钢管、翅片为挤压式铝片，外壳为AISI304不锈钢、�/p>

e、热风管道：连接空气加热器与空气分布器之间的管道，热风管道为AISI304，厚2mm，保温层�?00 mm，外�?04不锈钢，�?.7mm、�/p>

4、干燥系统：

a、热风分配器：采用丹麦尼罗公司的DAR螺旋形热风分配器，它的特点是热风成蜗旋形进入干燥塔内，分布均匀，热风产生旋转，同旋转的液滴成同向旋转，不容易产生粘壁，提高物料在塔内的停留时间，蜗壳内胆为AISI304不锈钢，保温�?50mm，外壳Q235，热风分配器为AISI304不锈钢、�/p>

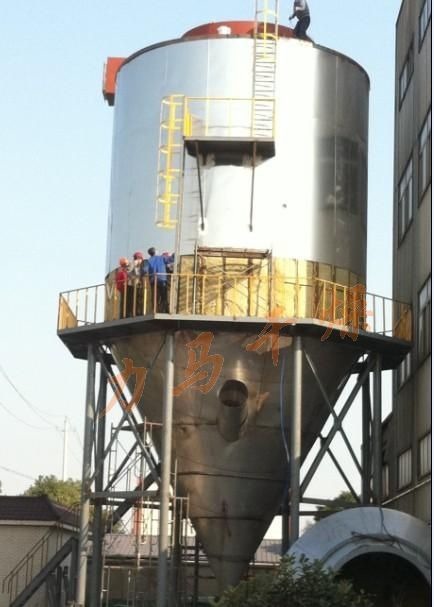

b、干燥塔：经雾化的料液在喷雾干燥塔内完成干燥的过程。干燥塔是由圆柱形部分和锥形部分组成，锥角为55度。为适应多品种中药喷雾的需要，圆柱体和下锥体外包均设计�?0m夹套，在夹套外面�?0㎜矿棉保温，在喷热敏性物料时可通冷壁风，喷一般物料时用保温。塔体内�?mm304不锈钢，夹套2㎜碳钢，外包1.2mm不锈钢板，外包对接部分用铝合金装饰条。干燥塔装有二个检查门和二个视镜，二个照明灯，在干燥塔锥部与直筒部均装有适量气动锤、�/p>

5、引风系统：

引风系统是用于干燥塔内的气体抽出，将粉尘回收并将废气排放到大气中，它能使废气中的细粉达到有效分离，使排气洁净，并确保**限度地回收成品，收粉率≥95％、�/p>

a、引风管道：干燥塔和旋风之间的管路为AISI304不锈钢，厚度�?mm，装有清洗手孔，在塔底部出风口处装有扫塔用的受粉装置，以便扫塔时能及时清理物料、�/p>

b、旋风分离器：一级气固分离系�?nbsp; 空气沿切线进入，在小旋风出口排出。旋风分离器材质�? mm厚AISI304不锈钢板。旋风分离器上装有清洗手孔，小旋风与大旋风之间用压板连接，方便清洗。旋风分离器底部装有快开式收料阀、收料桶、�/p>

c、引风机：引风机与机架为整体结构，底部有四个减震垫，一个电动调节风门、�/p>

d、湿法除尘器：极少量细粉及尾气通过水循环将粉尘洗涤下来，达到排放要求，洗涤水可重复循环使用。湿法除尘器及循环水筒材质为2 mm厚AISI304不锈钢板、�/p>

e、尾气排放管：引风机到大气的排风管道，材质为Q235，厚2mm、�/p>

7、控制系统：

电控柜的作用为全套设备的集中控制，该系统采用10英寸触摸屏和PLC控制器进行显示和控制９�/p>

a动态显示进出风温度、塔内压力、物料温度，并有记录、报警装置、�/p>

b进风温度自动调节，引风机进风口阀门远程调节塔内压力，出风温度自动/手动调节、�/p>

c 总电流、电压显示，雾化器电机电流显示，螺杆泵转速显示、�/p>

d 加热器与引风机连锁，雾化器与进料泵连锁，雾化盘电机与油泵电机连锁、�/p>

1、不锈钢材质制作，卫生级无死角，罐体对接焊缝，焊后磨平抛光；内表面应抛光处理，Ra�?.6μm，外表面亚光400目、�/p>

2、清洗方�?打开加热器的上下盖即可进行清�?
