一、概述：

GFG型高效沸腾干燥机是为GMP制药工程开发的一种新型高效干燥设备。它能与摇摆式颗粒机或GHL高效湿法制粒机配套使用，它的流化范围比传统的卧式XF型沸腾干燥机更宽、�/span>

设备由空气过滤器、加热器、主机、料车、清灰室、连接风管、风机、消音器等组成、�/span>

广泛用于医药、化工、食品、饲料等领域，适用于湿颗粒、结晶状及粉状物料的干燥、�/span>

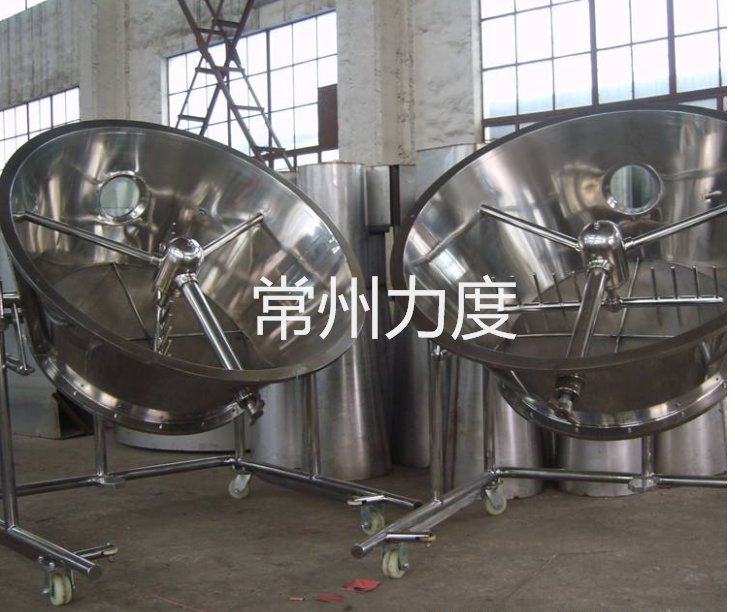

空气过滤器由初、中效过滤器组成。主机采用独特的球形搅拌机构，其传动平衡，不积料。清灰采用双气缸抖袋方式，清灰更加彻底。消音器能有效降低风机噪声，改善工作环境、�/span>

二、主要特点：

1、流化床为圆形结构，避免了死角；

2、设备处理范围广，能够适应不同的物料，干燥效果显著：�/span>

3、比传统卧式XF型沸腾干燥机有更宽的流化范围：�/span>

4、能处理一些过湿、发粘或粒度范围分布较广的颗粒；

5、床内设置搅拌装置，避免了潮湿物料的团聚和干燥过程中形成的沟流；

6、采用新型的托网装置，能有效降低风阻且不漏料：�/span>

7、采用新型的布袋滤料，能消除运行中的静电产生，使清灰更加彻底：�/span>

8、采用气缸顶升式密封，密封可靠，操作简单；

9、在主机底部设有排污装置，能快速排尽清洗机器时的积水；

10、整台设备易操作、易拆卸、易清洗：�/span>

11、整机密封性好，负压操作；

12、设备可以通过自身的引风机自动负压上料，减少了人工操作，减轻了工人劳动强度从而减少成本。（可选）

13、PLC编程控制，人机界面中文屏幕显示操作，可输入配方参数，程序自动运行，操作方便，稳定，具备严格的互锁功能，不致产生误操作、�/span>

三、适用物料９�/span>

制药工业中的造粒：片剂颗粒、冲剂颗粒、胶囊剂颗粒：�br/>食品工业中的造粒：可可、咖啡、奶粉、颗粒果汁、调味品等；
其它行业的造粒：农药、饲料、化肥、颜料、染料化工等：�br/>粉状、颗粒状湿物料干燥；
包衣、颗粒、丸剂保护层、备色、缓释、肠溶包衣等、�/span>

四、应用实例：

◆无机物：高氯酸钠、过硫酸盐、过硼酸钠、碱式碳酸镍、�/span>

◆有机物：氨基胍碳酸氢盐�?一氯蒽醌、酒石酸、酒石酸钠、酒石酸钾、邻氯苯甲酸、噻二唑、�/span>

◆医药：磺胺嘧啶、磺胺噻唑、克拉霉素、L一色氨酸、四环素、周效磺胺、�/span>

◆食品和饲料添加剂：安赛蜜、饲用金霉素、山梨酸钾、甜菜碱、�/span>

◆染料：红色基、阳离子金黄x—G L、阳离子红x—G RL、阳离子蓝x—G RRL、�/span>

◆农药：毒死蜱、草甘膦、三乙膦酸铝、戊唑醇、乙酰甲胺磷、�/span>

◆化学助剂：二茂铁、干酪素、�/span>

◆适用于一般粒径在50一600微米的粉状、颗粒状、片状、柱状、滤饼状物料

五、技术参数：

� �?/span>		单位	� 叶�/span>
			60	100	120	150	200	300	500
生产能力		kg/扸�/span>	30-60	60-100	80-120	100-150	120-200	200-300	300-500
原料容器	直径	mm	1000	1000	1200	1200	1400	1600	1800
	容积	L	220	330	420	500	670	1000	1500
� 朹�/span>	风量	m3/h	3500	4980	5500	6760	6612	9500	11056
	风压	mmH2O	4540	4910	5580	5980	6780	7540	9616
	功率	kw	7.5	11	11	15	22	30	45
搅拌功率		kw	0.55	0.55	0.55	0.55	0.75	0.75	1.1
搅拌转逞�/span>		r.p.m	11
蒸汽耗量		kg/h	141	170	211	240	282	366	465
操作时间		min	20-30
主机高度	方形	mm	2750	2850	2850	2900	3100	3300	3650
	圆形	mm	2700	2900	2900	2900	3100	3600	3850
