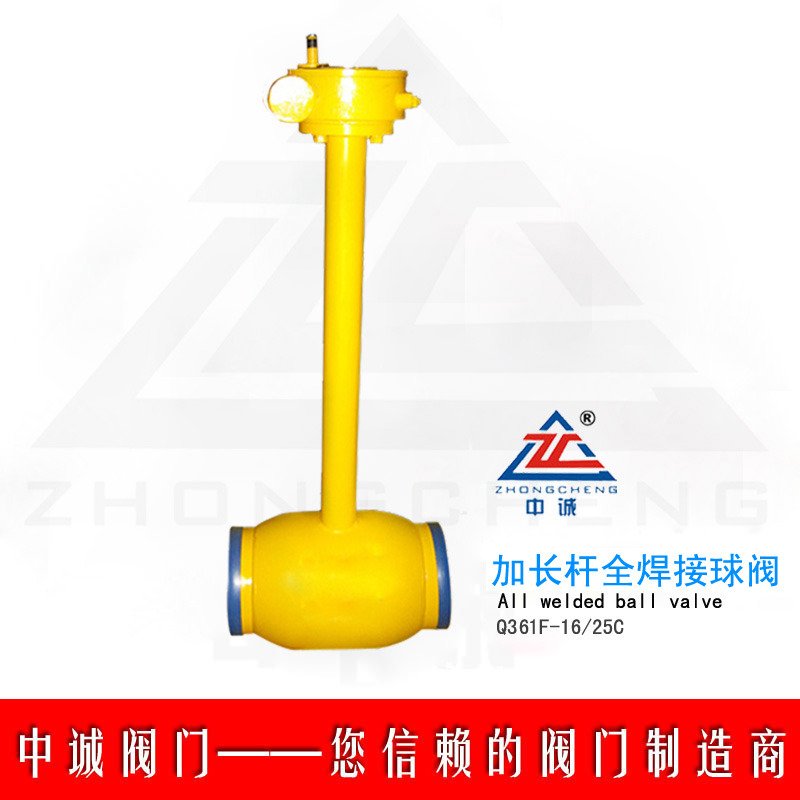

Q361F全焊接球阀产品概述:

全焊接球阀在各个领域使用非常广泛。其优越的品质和高性能的稳定性是普通铸钢球阀所无法达到的，其使用寿命远远大于铸钢球阀，全焊接球阀广泛应用于城市燃气、城市供热、石油化工、造船、钢铁、调压站、发电厂等各类管道设备上。全焊接球阀能长期可靠运行使用，不需要维护，安装简单，使阀门的安装别的更为便捷、�/p>

Q361F全焊接球阀产品特性：

全焊接球阀，不会有外部泄漏等现象，由于阀座是由碳化特氟隆密封环及咖弹簧构成的，所以对压力和温度的变化适应能力强，在标注压力和温度范围内不会产生任何泄滑。球体的加工过程有先进的计算机检测仪跟踪检测，所以球体的加工精度高。由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于车辆经过地面时而产生变形，管道耐老化。密封环本体采用含量20%C(碳素)的PTFE材质，保障完全无泄漏(0%)、�/p>

Q361F全焊接球阀用途：

1�?nbsp; 城市煤气：煤气输出管道、主干线及各支线供应管道等；

2�?nbsp; 集中供热：大型供热设备输出管线、主干线、支线；

3�?nbsp; 热交换机：管道及各回路启闭；

4�?nbsp; 钢铁厂：各种流体管道、废气择放管道、煤气和热力供应管道、燃料供应管道；

5�?nbsp; 各种工业设备：各种热处理管道、各种工业煤气和热力管道、�/p>

Q361F全焊接球阀主要零件材料

零件名称	� 斘�/p>
阀体、阀盖、支枵�/p>	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
球体	ZG2Cr13镀硬铬	ZG1Cr18Ni9Ti/HF	ZG0Cr18Ni12Mo2Ti/HF
阀杅�/p>	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
阀�?/p>	PTFE/2Cr13	1Cr18Ni9Ti /HF	0Cr18Ni12Mo2Ti/HF
填料	PTFE/柔性石�?/p>
螺栓	35	1Cr17Ni2	1Cr17Ni2
螺母	45	0Cr18Ni9	0Cr18Ni9

Q361F全焊接球阀主要性能规范:

设计标准	API6D、ASME B16.34、BS5351、ISO17292、DIN
连接方式	RF、RTJ法兰、对焊、螺纹、承插焊
操作方式	手动、气动、电动、气液联动等
尺寸范围	2� � 48� (DN 50-DN 1200)
压力范围	CLASS 150 � CLASS 2500 (Mpa 1.6- Mpa 42.0)
材质范围	碳钢、不锈钢�?0#钢、镍基合金钢、钴基合金钢
温度范围	-196�?540ℂ�/p>
应用范围	石油、天然气、化工、石化、电站、冶金、造纸筈�/p>

Q361F全焊接球阀检验试厊�

公称压力 PN	**使用压力	试验压力
公称压力 PN	**使用压力	强度试验压力	密封试验压力	气密封试验压劚�/p>
1.6	1.6	2.4	1.76	0.6
2.5	2.5	3.75	2.75	0.6
4.0	4.O	6.0	4.4	0.6
6.4	6.4	9.6	7.04	0.6
10.0	10.0	15.0	11.0	0.6

Q361F全焊接球阀主要外形尺寸:

ANSI Class150 PN16 压力等级法兰按ANSI B16.5 JB79 HG20596 (mm)

公称通径	NP	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"
公称通径	DN	50	80	100	150	200	250	300	350	400	450	500	600	700	800	900	1000
球孔直径		51	76	102	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	178	203	229	394	457	533	610	686	762	864	914	1067	1245	1372	1524	1753
L	BW	216	283	305	457	521	559	635	762	838	914	991	1143	1346	1524	1727	1956
H1		100	110	130	175	210	274	305	340	395	440	470	580	640	730	980	1010
H		165	90	200	270	300	380	420	450	530	560	605	680	760	870	980	1040
W		400	700	850	600	600	600	800	800	800	800	800	800	800	800	800	800
E					116	116	116	171	171	257	257	257	150	83	83	123	123
F					350	350	350	420	420	500	500	500	580	650	650	735	735
重量(kg)		24	50	75	195	280	440	570	800	1480	2350	2400	4050	6160	7200	8700	12500

ANSI Class300 PN25 PN40压力等级法兰按ANSI B16.5 JB79 HG20596 (mm)

公称通径	NP	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"
公称通径	DN	50	80	100	150	200	250	300	350	400	450	500	600	700	800	900	1000
球孔直径		51	76	102	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	178	203	229	403	502	568	648	762	838	914	991	1143	1346	1524	1727	1956
L	BW	216	283	305	457	521	559	635	762	838	914	991	1143	1346	1524	1727	1956
H1		100	110	130	175	210	274	305	340	395	440	470	580	640	730	810	910
H		165	90	200	270	300	380	420	450	530	560	605	680	760	870	980	1040
W		400	700	850	600	600	600	800	800	800	800	800	800	800	800	800	800
E					116	116	116	171	171	257	257	257	150	83	83	123	123
F					350	350	350	420	420	500	500	500	580	650	650	735	735
重量(kg)		30	58	95	210	318	440	575	800	1840	2700	2890	4640	6700	7810	9480	13800

ANSI Class400 PN64 压力等级法兰按ANSI B16.5 JB79 HG20596 (mm)

公称通径	NP	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"
公称通径	DN	50	80	100	150	200	250	300	350	400	450	500	600	700	800	900	1000
球孔直径		51	76	102	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	292	356	406	495	597	673	762	826	902	978	1054	1232	1397	1651	1880	1956
L	BW	292	356	406	495	597	673	762	826	902	978	1054	1232	1397	1651	1880	1956
H1		110	120	140	185	220	270	310	345	410	440	480	590	655	730	830	930
H		180	200	210	290	320	380	430	450	550	580	630	700	790	890	1000	1070
W		400	700	850	600	600	600	800	800	800	800	800	800	800	800	800	800
E					116	116	116	171	171	257	257	257	150	83	83	123	123
F					350	350	350	420	420	500	500	500	580	650	650	735	735
重量(kg)		41	72	108	232	345	480	630	870	1950	2800	3250	5450	7750	10800	14500	17600
