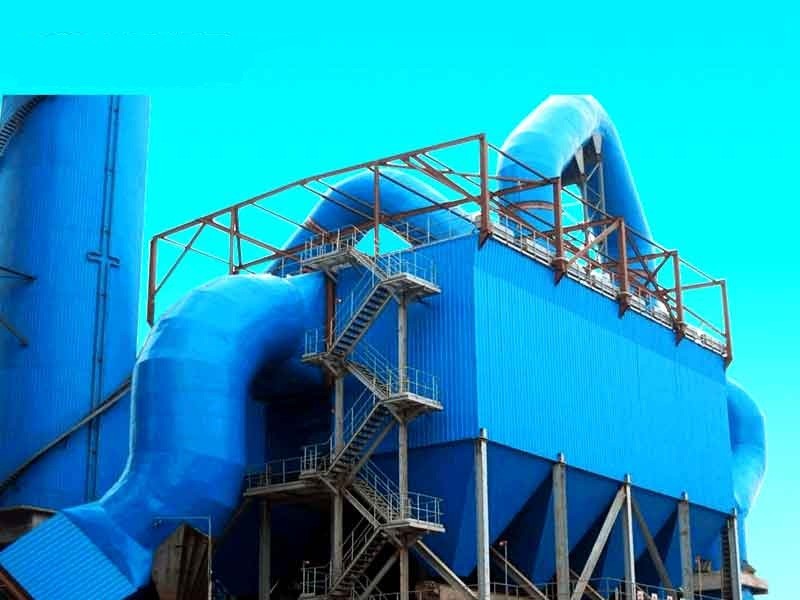

设备介绍

LCM-D/G型系列长袋离线脉冲除尘器是集十余年来的研究技术经验和成果，综合了目前国际�?*秀的长袋离线脉冲除尘技术而向用户推出的一种具有九十年代国际水平的长袋离线脉冲除尘�?span style="font-family: "Microsoft Yahei", SimSun, sans-serif; font-size: 12px;">技术和产品、�/span>

性能特点

它是一种处理风量大、清灰效果好、除尘效率高、运行可靠、维护方便、占地面积小的大型除尘设备。　　广泛应用于冶金行业炼钢高炉，原料喷煤制备等工厂、建材行业、电力、化工行业、碳黑、沥青混凝土搅拌、锅炉、烟气除尘等行业的粉尘治理和物料回收、�/span>

工作原理

随着过滤工况的进行，滤袋上的粉尘越积越多，当设备阻力达到限定阻力值（一般设定为1500Pa）时，由清灰装置按差压设定值自动关闭一室离线阀后，按设定程序打开电磁脉冲阀，进行停风喷吹，利用压缩空气瞬间喷吹滤袋内压力距增，将滤袋上的粉尘进行抖落（即使粘细粉尘亦能叫彻底的清灰）至灰斗中，由排灰机构排出、�/span>

技术参�?/h3>

型号及规�?项目	1850	2300	2800	3700	4600		5500		6500			1850x2			2300x2			2800x2			3700x2	4600x2
过滤面积（m3（�/p>	1850	2300	2800	3700	4600		5500		6500			3700			4600			5600			7400	9200
处理风量（万m3/h（�/p>	16�?	20.7	25.2	33.3	41.4		49.5		58.5			33.3			41.4			50.4			66.6	82.8
滤袋数量（条（�/p>	616	770	924	1232	1540		1848		2156			1232			1540			1848			2464	3080
滤袋规格	φ160x6050
清灰方式	离线清灰
离线分室数（个）	4	5	6	8		10		12		14			8				10			12				16	20
除尘器漏风率�?（�/p>	�?%
除尘器入口浓度（g/ m3（�/p>	�?0g/m3
除尘器排放浓度（mg/ m3（�/p>	50-100mg/ m3
脉冲阀数量（个（�/p>	44	55	66	88		110		132			154			88		110			132				176			220
重量（吨（�/p>	74	93	112	147		177		212			252			142		179			216				286			346
外型尺寸（mm（�/p>	11500x 5500x 13800	13800x 5500x 13800	16560x 5500x 13800	22080x 5500x 13800		27600x 5500x 13800		33120x 5500x 13800			38640x 5500x 13800			11500x 10300x 13800		13800x 10300x 13800			16560x 10300x 13800				22080x 10300x 13800			27600x 10300x 13800

型号及规栻�/p> 项目	5500x2		6500x2	7400x2			410	460	600	680		820		925		1100		1200	1350
过滤面积（m3（�/p>	11000		13000	14800			410	460	600	680		820		925		1100		1200	1350
处理风量（万m3/h（�/p>	99		117	133.2			3.69	4.14	5.4	6.12		7.38		8.64		9.9		10.8	12.6
滤袋数量（条（�/p>	3696		4312	4928			252	280	378	280		336		378		462		504	560
滤袋规格	φ160x6050						φ130x4050			φ130x6050
清灰方式	离线清灰						在线清灰
离线分室数（个）	24		28			32
除尘器漏风率�?（�/p>	�?%
除尘器入口浓度（g/ m3（�/p>	�?0g/m3
除尘器排放浓度（mg/ m3（�/p>	50-100mg/ m3
脉冲阀数量（个（�/p>	246	55			66		88	110	132		154		88		110		132	176		220
重量（吨（�/p>	415	93			112		147	177	212		252		142		179		216	286		346
外型尺寸（mm（�/p>	33120x 10900x 13800	38640x 10900x 13800			41400x 10900x 13800		4600x 6400x 9750	5000x 6500x 9750	6700x 6600x 9750		5020x 6700x 11750		6070x 6850x 11750		6700x 6950x 11750		7960x 7125x 11750	8800x 7250x 11750		9640x 7400x11750

外形尺寸

代号 规格	L	n	A	h1	h2	H	B	C	φ1	φ2	φ3	n1	φ4	φ5	φ6	n2
LCM-410	4200	2	2100	3750	9300	9750	2700	2650	φ850	φ920	φ980	24	φ950	φ1020	φ1080	28
LCM-460	4620	2	2310	3750	9300	9750	2700	2650	φ900	φ970	φ1030	24	φ1000	φ1070	φ1130	28
LCM-600	6300	3	2100	3800	9300	9750	2700	2700	φ1000	φ1070	φ1130	28	φ1100	φ1170	φ1230	32
LCM-680	4620	2	2310	3650	11350	11750	2650	2750	φ1100	φ1170	φ1230	32	φ1200	φ1270	φ1330	36
LCM-820	5670	3	1890	3600	11350	11750	2650	2800	φ1200	φ1270	φ1330	32	φ1300	φ1370	φ1430	36
LCM-925	6300	3	2100	3600	11350	11750	2650	2850	φ1200	φ1270	φ1330	32	φ1400	φ1470	φ1530	40
LCM-1100	7560	3	2520	3500	11350	11750	2650	2900	φ1350	φ1420	φ1480	36	φ1500	φ1570	φ1630	40
LCM-1200	8400	4	2100	3500	11350	11750	2650	2950	φ1400	φ1470	φ1530	40	φ1600	φ1670	φ1730	44
LCM-1350	9240	4	2310	3450	11350	11750	2650	3000	φ1500	φ1570	φ1630	40	φ1700	φ1770	φ1830	4
