一、产品简介：

产品概述９�br/>无泄漏磁力自吸泵（简称：磁力自吸泵）是应用现代磁力学原理，利用永磁体的磁力传动实现扭矩的无接触传递，采用外混式轴向回水结构设计，就是电机带动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，由于介质封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成。泵启动后在离心力的作用下，吸水室中的剩余液体与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着流速的减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用，彻底解决了机械传动泵的轴封泄漏，而设计的全密封、无泄漏、无污染、强自吸、高效节能的新型工业用泵，性能达到国际标准、可替代价格昂贵进口的化工泵、�br/>设计特点９�br/>1.TCZ无泄漏磁力自吸泵是我公司将无泄漏磁力泵和自吸离心泵性能相结合，自行研发设计全密封、无泄漏、无污染、强自吸的新型工业用泵；
2.泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造。具有流道宽、效率高、汽蚀余量性能好、径向力小、尺寸准确、流道光洁和互换性好等特点；
3.磁铁选用铁氧体磁体、钕铁硼和钐钳�/span>，具有良好的磁性，耐高温，不退磁；它的磁能积为28兆高斯奥特斯，可耐受温度的极限是350℃，在常规冷却的条件下，限定�?*使用温度�?60℃，可以**程度不免退磁，使得磁材料的理论使用寿命高达20年；
4.轴套、滑动轴承采用高耐磨的碳化硅、石墨、四氟等材料，并设置了润滑槽，有效地保证泵的使用寿命�
5.无泄漏，所有密封点采用封闭式静密封密封，通过磁性联轴器驱动，不需要氮气密封，安全、经济和高效，彻底解决了介质泄漏�
6.气液混合自吸式设计，具有强自吸功能，自吸高度可达4m�
7.无需独立润滑和冷却水，降低了能耗；
8.直联后拉式设计，无需拆卸管道，维修方便；
9.卧式安装，振动小，噪音低，运行平稳；
10.由联轴器传动变成同步拖动，不存在接触和摩擦。功耗小、效率高，且具有阻尼减振作用，减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响：�br/>产品用途：
广泛应用于石油、化工、、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体，尤其适用于易燃、易爆、易挥发、有毒、高温、强碱、有机容剂和贵重液体的输送、�br/>性能范围９�/span>设计压力�?.6Mpa、流野�2-200m3/h、扬程：12-125m、功率：1.1-55kw
适用温度９�/strong>-30�?20℃，采用新型材料耐温可达350℃；
选装配件９�/strong>温度监控装置，防空运转装置，泄漏监控装置：�br/>注意事项:当介质比重大�?.3m g/cm3时订货时应说明，禁止空运转，禁止输送含有颗粒或有结晶的介质、�br/>

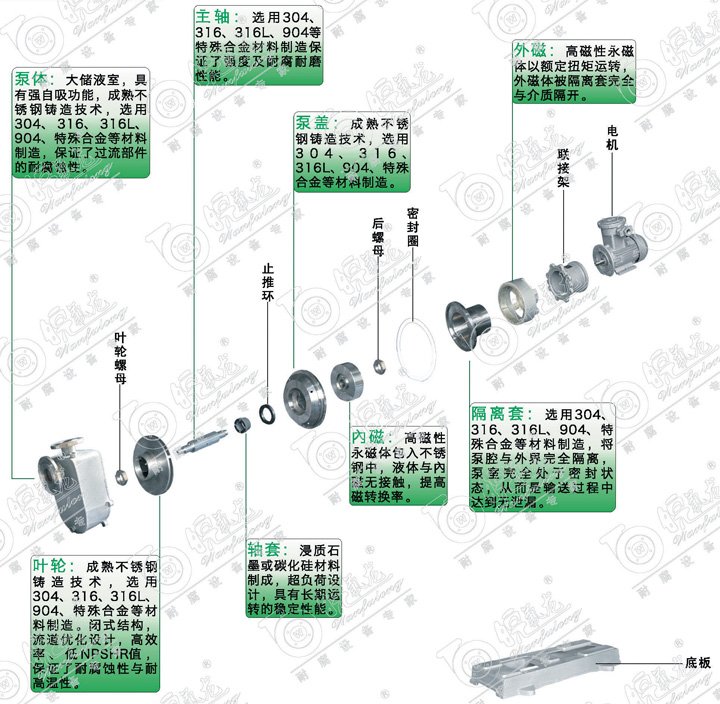

二、解剖图９�/p>

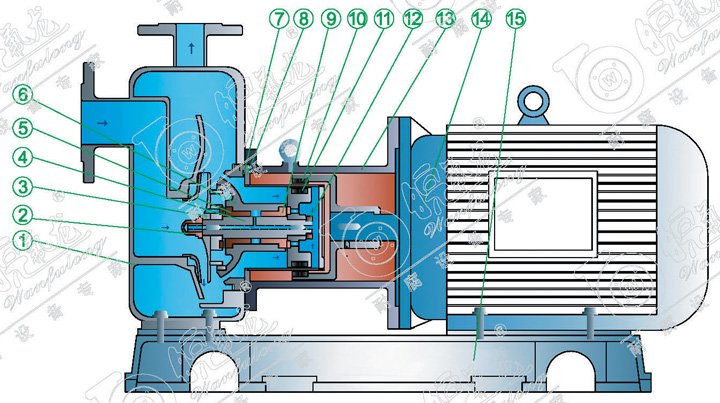

三、结构图９�/p>

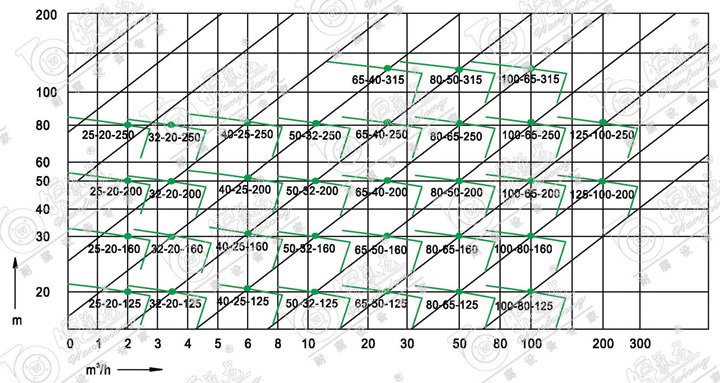

四、性能曲线图：

五、性能参数表：

型号	转逞�br/> r/min	流量 m3/h	扬程 m	效率 ＄�/span>	汽蚀余量 m	进口X凹�br/> mm	电机功率 kw	整机质量 kg
TCZ25-20-125	2900	1.5	22	18	2.5	25×20	1.1	80
		2	20	20	2.5
		3.2	18.5	24	3
TCZ25-20-160	2900	1.5	34.3	19	2.5	25×20	1.5	85
		2	32	22	2.5
		3.2	29.6	25	3
TCZ25-20-200A	2900	1.5	42	28	2.5	25×20	3	155
		2	40	32	2.5
		3.2	38	30	3
TCZ25-20-200	2900	1.5	52.5	18	2.5	25×20	3	160
		2	50	20	2.5
		3.2	48	22	3
TCZ25-20-250A	2900	1.5	62	26	2.5	25×20	5.5	210
		2	60	30	2.5
		3.2	58	28	3
TCZ25-20-250B	2900	1.5	72	26	2.5	25×20	7.5	230
		2	70	30	2.5
		3.2	68	28	3
TCZ25-20-250	2900	1.5	82	12	2.5	25×20	7.5	240
		2	80	18	2.5
		3.2	78.5	26	3
TCZ32-20-125	2900	2	22	20.5	2.5	32×20	1.5	83
		3.2	20	20	2.5
		5.5	18.5	18	3
TCZ32-20-160	2900	2	34.3	20.5	2.5	32×20	2.2	90
		3.2	32	20	2.5
		5.5	29.6	18	3
TCZ32-20-200A	2900	2	42	25	2.5	32×20	4	180
		3.2	40	24	2.5
		5.5	38	21.5	3
TCZ32-20-200	2900	2	52.5	32	2.5	32×20	4	180
		3.2	50	36	2.5
		5.5	48	34	3
TCZ32-20-250A	2900	2	62	22	2.5	32×20	7.5	250
		3.2	60	26	2.5
		5.5	58	28.5	3
TCZ32-20-250B	2900	2	72	26	2.5	32×20	7.5	250
		3.2	70	30	2.5
		5.5	68	28	3
TCZ32-20-250	2900	2	82	26	2.5	32×20	7.5	310
		3.2	80	30	2.5
		5.5	78.5	28	3
TCZ40-25-125	2900	4.4	22	16	2.5	40×25	1.5	140
		6.3	20	20	2.5
		8.3	18.5	23	3
TCZ40-25-160	2900	4.4	34.3	30	2.5	40×25	3	160
		6.3	32	31	2.5
		8.3	29.6	32	3
TCZ40-25-200A	2900	4.4	42	30	2.5	40×25	4	200
		6.3	40	31	2.5
		8.3	38	32	3
TCZ40-25-200	2900	4.4	52.5	26	2.5	40×25	5.5	210
		6.3	50	33	2.5
		8.3	48	32	3
TCZ40-25-250A	2900	4.4	62	20	2.5	40×25	11	254
		6.3	60	23	2.5
		8.3	58	30	3
TCZ40-25-250B	2900	4.4	72	24	2.5	40×25	11	240
		6.3	70	28	2.5
		8.3	68	28	3
TCZ40-25-250	2900	4.4	82	24	2.5	40×25	11	280
		6.3	80	28	2.5
		8.3	78.5	28	3
TCZ50-32-125	2900	7.5	22	43	2	50×32	2.2	167
		12.5	20	51	2
		15	18.5	49	2.5
TCZ50-32-160	2900	7.5	34.3	35	2	50×32	3	192
		12.5	32	47	2
		15	29.6	47	2.5
TCZ50-32-200A	2900	7.5	42	28	2	50×32	7.5	238
		12.5	40	39	2
		15	38	43	2.5
TCZ50-32-200	2900	7.5	52.5	28	2	50×32	7.5	285
		12.5	50	40	2
		15	48	48	2.5
TCZ50-32-250A	2900	7.5	62	23	2	50×32	7.5	300
		12.5	60	33	2
		15	58	36.5	2.5
TCZ50-32-250B	2900	7.5	72	23	2	50×32	11	324
		12.5	70	33	2
		15	68	36.5	2.5
TCZ50-32-250	2900	7.5	82	23	2	50×32	11	344
		12.5	80	33	2
		15	78.5	36.5	2.5
TCZ65-50-125	2900	15	21.8	46	2	65×50	3	200
		25	20	56	2
		30	18.5	65	2.5
TCZ65-50-160	2900	15	35	46	2	65×50	5.5	225
		25	32	56	2
		30	30	65	2.5
TCZ65-40-200A	2900	15	42	41	2	65×40	11	290
		25	40	52	2
		30	38	53.5	2.5
TCZ65-40-200	2900	15	53	34	2	65×40	11	310
		25	50	46	2
		30	47	50	2.5
TCZ65-40-250A	2900	15	62	28	2	65×40	15	180
		25	60	39	2
		30	58	42.5	2.5
TCZ65-40-250B	2900	15	72	28	2	65×40	18.5	300
		25	70	39	2
		30	68	42.5	2.5
TCZ65-40-250	2900	15	82	33	2	65×40	18.5	340
		25	80	48	2
		30	78	50	2.5
TCZ65-40-315A	2900	15	105	28	2.5	65×40	30	521
		25	100	39	2.5
		30	98	42.5	3
TCZ65-40-315	2900	15	127	28	2.5	65×40	30	611
		25	125	39	2.5
		30	123	42.5	3
TCZ80-65-125	2900	30	22.5	52	3	80×65	5.5	280
		50	20	65	3
		60	18	70	3.5
TCZ80-65-160	2900	30	36	60	2.5	80×65	11	343
		50	32	64	2.5
		60	29	53	3
TCZ80-50-200A	2900	30	42	53	2.5	80×50	15	431
		50	40	63	2.5
		60	38	62	3
TCZ80-50-200	2900	30	53	53	2.5	80×50	15	454
		50	50	63	2.5
		60	47	55	3
TCZ80-50-250A	2900	30	62	44	2.5	80×50	22	410
		50	60	57	2.5
		60	58	59	3
TCZ80-50-250B	2900	30	72	44	2.5	80×50	30	490
		50	70	57	2.5
		60	68	59	3
TCZ80-50-250	2900	30	84	48	2.5	80×50	30	504
		50	80	56	2.5
		60	75	50	3
TCZ80-50-315A	2900	30	105	39	2.5	80×50	37	1056
		50	100	51	2.5
		60	98	52.5	3
TCZ80-50-315	2900	30	128	39	2.5	80×50	37	1247
		50	125	51	2.5
		60	123	52.5	3
TCZ100-80-125	2900	60	24	64	4	100×80	11	300
		100	20	65	4.5
		120	16.5	63	5
TCZ100-80-160	2900	60	36	60	3.5	100×80	15	408
		100	32	70	4
		120	28	65	5
TCZ100-65-200A	2900	60	42	63	3	100×65	18.5	488
		100	40	72	3.6
		120	38	71	4.8
TCZ100-65-200	2900	60	54	63	3	100×65	22	550
		100	50	68	3.6
		120	47	56	4.8
TCZ100-65-250A	2900	60	62	57	3.5	100×65	30	566
		100	60	68	3.8
		120	58	67	4.8
TCZ100-65-250B	2900	60	72	57	3.5	100×65	37	642
		100	70	68	3.8
		120	68	67	4.8
TCZ100-65-250	2900	60	87	60	3.5	100×65	37	711
		100	80	68	3.8
		120	74.5	67	4.8
TCZ100-65-315A	2900	60	105	48	3	100×65	75	948
		100	100	62	3.6
		120	98	64	4.2
TCZ100-65-315	2900	60	133	63	3	100×65	75	1278
		100	125	65	3.6
		120	118	62	4.2
TCZ125-100-200	2900	120	57.5	63	4.5	125×100	45	887
		200	50	75	4.5
		240	44.5	74	5
TCZ125-100-250A	2900	120	62	63	3.8	125×100	55	855
		200	60	75	4.2
		240	58	74	5
TCZ125-100-250B	2900	120	72	57	3.8	125×100	75	1215
		200	70	68	4.2
		240	68	67	5
