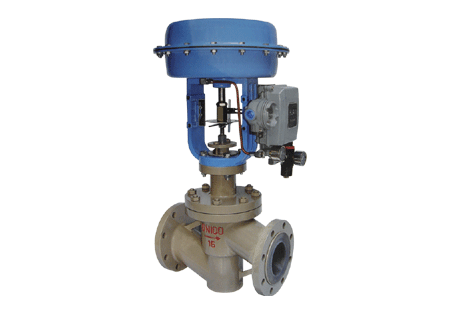

概述:JHP型气动单座调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统、�br/>　　ZJHP型气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成，新型执行机构高度氏、重量轻、装校简便，新型阀体结构紧凑、流道通畅，具有大的流量系数、�br/>　　本产品操作稳定，具有可靠的动作特性，微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛用户中取得高质量的控制效果、�/p>

1、调节机构主要技术参�?/span>

阀座直径mm			20				25	40		50	65	80	100	150		200
公称通径mm			10	12	15	20	25	32	40	50	65	80	100	125	150	200
额定流量 系数kv		直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
		等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
公称压力MPa			0.6 1.6 4.0 6.4
行　程mm			16					25			40			60
流量特�?/td>			直线、等百分毓�/td>
介质温度ℂ�/td>			-20�?00(常温�?�?40�?250�?40�?50（中温型（�/td>
法兰尺寸			法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹弎�/td>
法兰型式			铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59
阀佒�br/>材质	PN (MPa)	0.6,1.6	HT200
		4.0,6.0	WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀芯材�?/td>			1Cr18Ni9�?Cr18Ni12Mo2Ti
上阀盖型弎�/td>			普通式（常温型），热片式（中温型）
可调毓�/td>			50:1

注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定、�/p>

2、执行机构主要技术参�?/p>

型　叶�/td>	ZHA(B)-22	ZHA(B)-23	ZHA(B)-34	ZHA(B)-45
有效面积cm2	350	350	560	900
行　程mm	16	25	40	60
弹簧范围KPa	20�?00(标准)�?0�?00�?0�?40�?0�?0�?0�?00

3、性能指标

项目		指标倻�/td>	项目				指标倻�/td>
基本误差＄�/td>	不带定位�?/td>	±5.0	姊�br/>织�br/>炸�br/>偎�br/>�?br/>＄�br/>	气关	不带定位�?/td>	始点	±5.0
						终点	±2.5
	带定位器	±1.0			带定位器	始点	±1.0
						终点	±1.0
回差＄�/td>	不带定位�?/td>	3.0		气开	不带定位�?/td>	始点	±2.5
						终点	±5.0
	带定位器	1.0			带定位器	始点	±1.0
						终点	±1.0
死区＄�/td>	不带定位�?/td>	3.0
	带定位器	0.4	允许泄漏量L/h				1×10-4× 阀额定 容量
额定行程偏差＄�/td>		±2.5

4、允许压�?/p>

开 兲�br/>斸�br/>弎�/td>	执行 机构 型号	弹簧 范围 KPa	气源 压力 KPa	需 �?br/>陃�br/>仵�/td>	公称通径（阀座直径）mm
					20				25	40		50	65	80	100	150		200
					(10)	(12)	(15)	(20)		(32)	(40)					(125)	(150)
氓�br/>兲�/td>	ZHA-22	20�?00 20�?00 40�?00	140 250 400	P R P或R	6.4 6.4 6.4	6.4 6.4 6.4	5.94 6.4 6.4	3.34 6.4 6.4	2.14 6.4 6.4
	ZHA-23	20�?00 20�?00 40�?00	140 250 400	P R P或R						1.31 6.09 6.4	0.84 3.9 5.26	0.53 2.5 3.39
	ZHA-34	20�?00 20�?00 40�?00	140 250 400	P R P或R									0.51 2.36 3.21	0.33 1.56 2.12	0.21 1.0 1.35
	ZHA-45	20�?00 20�?00 40�?00	140 250 400	P R P或R												0.22 1.02 1.39	0.15 0.71 0.97	0.08 0.40 0.54
氓�br/>开	ZHA-22	20�?00 40�?00 80�?40	140 250 400	P P或R P	4.46 6.4 6.4	3.09 6.4 6.4	1.98 5.94 6.4	1.11 3.34 6.4	0.71 2.14 4.99
	ZHA-23	20�?00 40�?00 80�?40	140 250 400	P P或R P						0.44 1.37 3.05	0.28 0.84 1.95	0.18 0.53 1.25
	ZHA-34	20�?00 40�?00 80�?40	140 250 400	P P或R P									0.17 0.51 1.18	0.11 0.33 0.78	0.07 0.21 0.5
	ZHA-45	20�?00 40�?00 80�?40	140 250 400	P P或R P												0.07 0.22 0.51	0.05 0.15 0.35	0.028 0.08 0.20

注：1）P－阀门定位器；R－压力继动器、�br/>　　2）允许压差为阀关闭P₂=0状态，△P�?*值�
3)**压差超过1.0MPa,阀塞、阀座表面堆焊硬质合金或改用其它材料、�br/>

可配附件

定位器、手轮机构、空气过滤减压器等、�/p>

DN	L			H		H1				重量(Kg)		φA
	PN6	PN40	PN64	普這�/td>	高温	PN6	PN16	PN40	PN64	PN6 PN16	PN40 PN64
20	181	194	206	398	548	45	52	52	65	19	23	285
25	185	197	210	410	560	50	57	57	70	20	24	285
40	222	235	251	455	620	65	75	75	85	26	35	285
50	254	567	586	457	627	70	82	82	90	30	40	285
65	276	292	311	610	790	80	92	92	100	47	66	360
80	298	317	337	622	807	95	100	100	107	55	78	360
100	352	368	394	640	850	105	110	117	125	65	99	360
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600	600	650	890	1150	160	170	187	207	175	250	470
250	730	730	100%	1203	1523	187	202	225	235	350	470	580
300	850	850	900	1234	1554	220	230	257	265	500	660	580

零件名称	材料	温度范围	备注
阀体上阀盕�/td>	HT200	-20�?00ℂ�/td>
	ZG230-450	-40�?50ℂ�/td>
	ZG1Cr18Ni9Ti	-250�?50ℂ�/td>
	ZG0Cr18Ni12Mo2Ti	-250�?50ℂ�/td>
阀芯、阀�?/td>	1Cr18Ni9	-250�?50ℂ�/td>
	0Cr18Ni12Mo2Ti	-250�?50ℂ�/td>
� 斘�/td>	聚四氟乙�?/td>	-40�?00ℂ�/td>
� 牆�/td>	丁晴橡胶夹增强涤沦织�?/td>
压缩弹簧	60Si2Mn
� 盕�/td>	A3
