白金会员
已认?/p>
磷渣微粉是以电炉法生产黄磷过程中排放的工业废渣为原料，经资源化加工制成的高性能混凝土矿物外加剂。其生产工艺以环保利用、高效激活为核心，通过系统化流程实现废渣的高值转化，具体包括原料预处理、粉磨加工、活性激发、质量控制及成品包装等关键环节、/p>
一、原料预处理
首先对原始磷渣进行烘干处理，采用回转烘干机或沸腾炉将其水分含量降?%以下，以防止水分影响后续粉磨效率及产品性能。烘干后的物料进入筛分工序，利用振动筛去除粒径大?mm的粗颗粒及杂质，保留细颗粒作为后续加工原料，确保原料粒度均匀，提高粉磨效率、/p>
二、粉磨加工与除杂

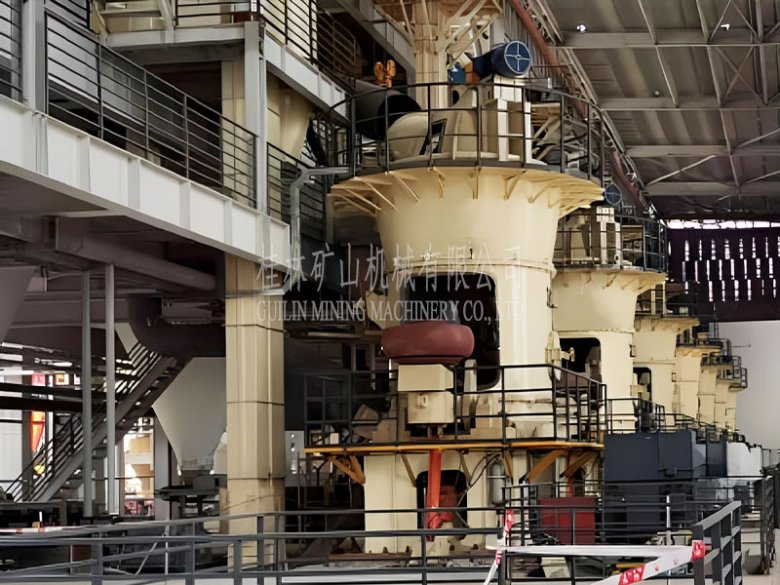

筛分后的磷渣进入磁选工序，通过永磁磁选机去除其中的铁质杂质，提升产品纯度，避免铁成分对混凝土耐久性产生不利影响。随后，物料送入立式磨或高细磨设备进行粉磨细化。该过程采用多级粉磨技术，将磷渣研磨至粒径小于80μm，比表面积控制在300?00m²/kg之间，以增强其火山灰活性和填充效应。粉磨过程中需严格控制磨内温度，防止高温导致活性组分结构破坏，同时配备高效除尘系统，减少粉尘排放，保障环境与操作安全、/p>
三、活性激发与均化处理
由于磷渣本身活性较低，需通过化学或矿物激发手段提升其反应能力。按预定配比加入活性添加剂（如碱性激发剂、硫酸盐或复合矿物掺合料），在粉磨或混合过程中与磷渣微粉充分作用，激活其中的硅铝酸盐等潜在活性成分。随后通过机械混合设备进行均化处理，确保添加剂分布均匀，提升整体活性指数、/p>
四、质量控制与检骋/p>
生产全过程实施严格质量监控。成品需检测多项指标：采用激光粒度仪分析粒径分布，勃氏法测定比表面积；依据国家标准GB/T 26751-2022检测化学成分（如SiO₂、CaO、Al₂O₃含量）?8天活性指数、烧失量及放射性；同时进行环保检测，确保重金属含量符合安全限值，杜绝污染风险、/p>
五、成品包装与储存
检验合格的微粉通过自动化计量系统进行袋装或散装，包装材料具备防潮、防破损性能。成品储存在干燥通风的仓库中，避免受潮结块，确保在运输与使用过程中性能稳定、/p>
该工艺不仅实现了工业废渣的高效资源化利用，还显著提升了混凝土的工作性、强度、耐久性与体积稳定性，是现代高性能混凝土不可或缺的重要组分、/p>
