实验室回转炉在锂电池材料热处理中具有独特优势，其结构与工作原理使其能满足材料合成、改性等多种工艺需求，以下从应用场景、工作原理、优势、关键工艺参数及典型应用案例等方面展开介绍９�/span>

一、应用场景与核心作用

实验室回转炉是一种可旋转的管式炉，通过炉体转动使物料均匀受热，主要用于锂电池正负极材料、电解质等的热处理过程，具体包括９�/span>

正极材料合成：如磷酸铁锂（LiFePO₄）、三元材料（LiNixCoyMnzO₂）的烧结成型、�/span>

负极材料改�?/strong>：石墨类、硅基负极的高温处理或包覆改性、�/span>

电解质制夆�/strong>：固态电解质粉体的烧结或熔融冷却、�/span>

废旧电池材料修复：退役正极材料的再生热处理（如锂源补充烧结）、�/span>

二、工作原理与结构特点

1. 工作原理

旋转混合 + 控温烧结：炉管以一定转速旋转（通常 0.1-10 rpm），物料在重力和摩擦力作用下不断翻滚，避免局部过热或团聚，同时炉体加热系统（如电阻丝、硅钼棒）提供精确控温的热处理环境、�/span>

气氛可控：可通入惰性气体（� N₂、Ar）、还原性气体（� H�?N₂混合气）或氧化性气体（如空气），满足不同反应氛围需求、�/span>

2. 关键结构

炉管材质：多采用刚玉、石英或莫来石，耐高温且抗腐蚀（如应对 Li⁺的侵蚀）、�/span>

驱动系统：电机带动炉管旋转，转速可调，确保物料混合均匀、�/span>

温控系统：PID 控温仪表，精度可� ±1℃，支持程序升温 / 降温、�/span>

气氛控制系统：气体流量计、阀门及尾气处理装置，防止有害气体泄漏（如含氟废气）、�/span>

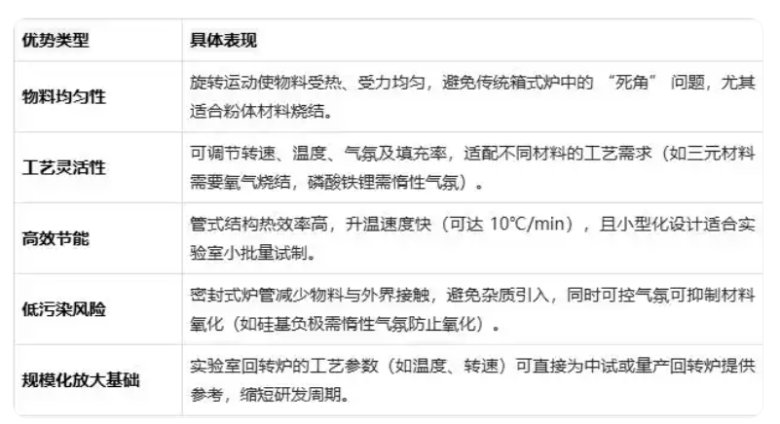

三、在锂电池材料热处理中的优势

四、关键工艺参数及影响

1. 温度与升温速率

温度：决定材料晶型与结构（如 LiFePO₄在 600-750℃形成橄榄石结构，温度过低结晶度不足，过高则 Fe²⁺易氧化� Fe³⁺）、�/span>

升温速率：过快可能导致粉体团聚或开裂（如硅基负极体积膨胀率高，需缓慢升温），通常 5-10�?min 为宜、�/span>

2. 气氛类型

正极材料：三元材料需氧气气氛促进锂源扩散（如 LiOH 与过渡金属氧化物反应）；磷酸铁锂需惰性气氛防� Fe²⁺氧化、�/span>

负极材料：石墨包覆时可通入 H�?N₂混合气，促进碳源裂解沉积、�/span>

3. 旋转速率

转速过低：物料混合不充分，可能出现局部过烧；转速过高：粉体因离心力贴附炉壁，减少受热面积。一般推� 2-5 rpm、�/p>

4. 填充玆�/strong>

炉管填充量不超过容积� 1/3，避免物料堆积导致传热不均（� LiCoO₂烧结时填充率过高会影响锂挥发控制）、�/p>

五、典型应用案侊�/strong>

1. 磷酸铁锂（LiFePO₄）烧结

工艺：将 FePO₄、Li₂CO₃、碳源（如葡萄糖）混合后装入回转炉，� N₂气氛中� 5�?min 升温� 700℃，保温 5h，转� 3 rpm、�/span>

优势：旋转使碳包覆层均匀分布，提升材料导电性，同时惰性气氛防� Fe²⁺氧化，电池循环性能�?C 循环 200 次容量保持率�?5%）优于箱式炉烧结样品、�/span>

2. 硅碳负极（Si/C）包覆改�?/strong>

工艺：硅粉与沥青混合后加入回转炉，在 Ar 气氛中以 10�?min 升温� 800℃，转� 4 rpm，保� 2h、�/span>

作用：旋转使沥青均匀包覆硅颗粒，高温碳化后形成弹性碳层，缓冲硅嵌锂时的体积膨胀（体积变化率� 300% 降至 150%），提升负极循环寿命、�/span>

3. 固态电解质 Li₇La₃Zr₂O₁₂（LLZO）烧绒�/strong>

工艺：氧化物前驱体混合后在空气气氛中，以 8�?min 升温� 1100℃，转� 2 rpm，保� 4h、�/span>

优势：旋转促进粉体致密化，烧结体致密度可� 92% 以上，离子电导率�?5℃）� 1×10⁻� S/cm，接近理论值、�/span>

总结

实验室回转炉凭借物料混合均匀、气氛可控、工艺灵活等特点，成为锂电池材料研发中热处理的核心设备，尤其在高比能正负极材料、固态电解质的制备中发挥关键作用。未来，随着智能化与复合技术的发展，其将在材料微观结构调控、界面优化等方面提供更精准的解决方案，助力锂电池性能提升与成本降低、�/span>
