金牌会员
已认?/p>
粒径越大越能打！球形氧化铝的“体重”如何决定导?/h1>
80μm为何成为散热性能的黄金分割点？当全球顶尖实验室用电镜锁定那颗 80微米的球形氧化铝，导热系数指针瞬间飙升至 42W/(m·K)，这不仅是材料科学的胜利，更是破解手机发烫、电车趴窝、芯片降频的终极密码、/span>
粒径每增10μm，导热性能跃升15%的规律背后，55:35:10的三元复配魔法正撕开日企技术封锁。球形氧化铝的粒径和导热系数之间存在什么关系呢＞/span>
球形氧化铝的粒径与其导热系数之间存在显著的正相关性，这种关联性主要由材料内部的声子传导机制和导热网络结构决定、/span>
根据工业实测数据，粒径增大可显著提升导热系数，但存在临界阈值（?0μm），超大粒径会因填充率下降导致导热网络不连续９/span>
粒径＇/span>μm（/span> |
导热系数＇/span>W/(m·K)（/span> |
10 |
22 |
20 |
28 |
40 |
35 |
60 |
40 |
80 |
42（峰值） |
机理解释９/span>
1.声子散射抑制９/span>
粒径增大→晶界数量减少→声子在晶格间传递时的散射概率降低→热传导效率提升、/span>
导热网络优化９/span>大粒径颗粒形成导?/span>“主干通道”，而小粒径填充间隙（后文详述复配策略），协同降低界面热阻、/span>
1.单一粒径体系的局限?/span>
小粒径（<10μm）：
优势９/span>高比表面积，增强与基体结合力，适配薄层涂覆（如芯片散热膏）、/span>
劣势：晶界散射显著，导热系数偏低（约22W/(m·K)），且高填充时易增粘度、/span>
大粒径（>40μm）：
优势９/span>导热路径更连?/span>，最高系数达42W/(m·K)、/span>
风险：填充率>85%时流动性骤降，颗粒间易产生孔隙，反而降低导热效率、/span>
2.多尺度粒径复配的突破性效枛/span>
通过调控不同粒径比例，可构建分级导热网络，兼顾高导热与加工?/span>９/span>
•最优复配方案（实验验证）：
二元复配?0μm:15μm=70:30→导热系数比单粒径体系高30%、/span>
三元复配?0μm:15μm:10μm=55:35:10→导热系数再提升10%，形成“主?桥梁-填充”三级网络、/span>
•作用机制：
大颗粒为导热主干→中颗粒桥接主干间隙→小颗粒密填充纳米级孔隙→界面热阻降?0%、/span>
1.导热与其他性能的权衠/span>
性能指标 |
小粒径优劾/span> |
大粒径优劾/span> |
导热系数 |
?22?8 W/(m·K)（/span> |
高（35?2 W/(m·K)（/span> |
流动?/span> |
填充?gt;75%时粘度剧墝/span> |
填充?lt;85%时流动性更佲/span> |
界面结合劚/span> |
高（比表面积大） |
需表面改性提升结合力 |
应用场景 |
纳米涂层、电子油?/span> |
覆铜板、电池导热胶 |
2.实际应用中的粒径适配
•高精度散热（如5G芯片）：选用10?0μm粒径，确保薄层涂覆均匀性、/span>
•动力电池包：采?0?0μm粒径，平衡导热系数（35W/(m·K)）与抗沉降性、/span>
•绝缘涂层：2.9μm球形氧化铝填?7.5%时，导热系数?.072W/(m·K)，兼顾绝缘性（体积电阻?gt;10⁸Ω·m）、/span>
1.纳米级导热跃迁：
粒径?.1μm的纳米球可穿透微隙，但量产难度大（等离子熔融法良?lt;60%），需开发水热法降本工艺、/span>
2.表面改性强化界面：
硅烷偶联剂包覆粒?0μm颗粒→填?基体界面热阻降低50%→复合材料导热系数提?5%、/span>
3.超混杂填料设计：
球形氧化铝（40μm?氮化硼片晶→水平方向导热系数突破15W/(m·K)，用于航空航天高频器件、/span>
球形氧化铝的粒径是调控导热性能的核心杠杆：
单一粒径?0μm可达峰?2W/(m·K)，但受限于加工性；
多级复配９/span>
40μm:15μm:10μm=55:35:10为最优比例，导热网络效率提升40%：/span>
场景适配：电子芯片需小粒径（10?0μm），储能/基站首选大中粒径（20?0μm）、/span>

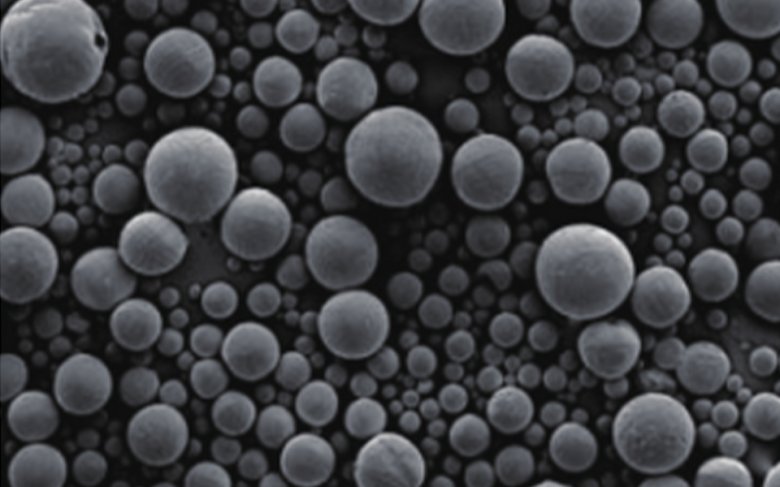

球形氧化铝存在一个最佳粒径范围，使得导热粉体材料的导热性能达到最优。通常，在一些实际应用中，如电子封装、导热硅胶垫片等领域，会综合考虑各种因素来选择合适粒径的球形氧化铝，以实现最佳的导热效果、/span>
