在电动汽车大规模推广的推动下锂离子电池已实现能量密度突破300瓦时，每千克成本降至每千瓦时100美元左右。但传统液态电解质锂离子电池面丳/span>能量密度天花板和安全飍/span>险两大瓶颈。全固态电江/span>凭借更高能量密度更好安全性和更长循环寿命被视为下一代电动汽车电池的核心方向。其中硫化物基全固态电池因固体电解质离子电导率可媲美液态电解质成为产业界和学术界的研究热点、/span>
然而硫化物基全固态电池的实用化仍面临多重挑战。从材料到界面从复合电极到规模化生产多个环节的技术瓶颈亟待突破。本文上集将聚焦材料层面的核心难题与界面问题的关键症结，结合最新研究进展解析硫化物基全固态电池的基础挑战与突破方向、/span>

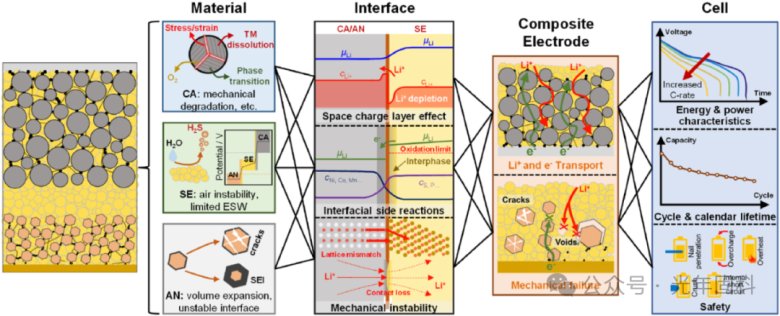

?.硫化物全固态电池的性能一揽图：从材料，界面，复合到电芯、/span>
01
硫化物固体电解质
1.核心作用与性能
硫化物固体电解质是硫化物基全固态电池的核心组件，既提供锂离子传输通道又作为隔膜防止正负极电子短路。自2011平/span>Li₁₀GeP₂S₁₂?/span>发现以来一系列高离子电导率的硫化物固体电解质相继问世包?/span>Li₂S-P₂S₅二元体系硫银矿垊/span>Li₆PS₅XX为ClBrI和硫代LISICON型等离子电导率可?-25?/span>西门子每厘米接近甚至超越液态电解质、/span>
2.挑战一：空气稳定性差
具体问题：硫化物固体电解质易与空气中的水分发生反应，生成有毒的硫化氢（H₂S）气佒/span>，同时自身会转化为氧化物，导致离子电导率大幅下降；该现象可通过软硬酸碱理论解释 — 硫化物中的磷（硬酸）更易与氧结合，硫（软碱）更易与氢结合生成硫化氢、/span>
优化策略９/span>
添加剂法９/span>添加Fe₂O₃或 ZnO等金属氧化物，可吸收反应生成的硫化氢，但无法阻止电解质本身水解，还可能降低离子电导率、/span>
元素替代泔/span>：引?/span>氧或锑、锡、铜等软酸原孏/span>，能抑制水解反应、增强空气稳定性，但部分替代会导致晶体结构变化，牺牲部分离子电导率、/span>
表面工程泔/span>：在电解质表面构建功能层隔绝水分接触，例如在Li₆PS₅Cl表面包覆氧硫化物纳米层，可使电解质在空气中暴 30 分钟后仍保持 2.50 毫西门子 / 厘米的高离子电导率、/span>
复合体系泔/span>：构廹/span>硫化 - 聚合物复合体糺/span>，利用聚合物的保护作用提升空气稳定性，同时改善电解质的机械柔韧性与加工性，部分复合体系甚至可耐受水浸泡、/span>
3.挑战二：电化学稳定性窗口窄
具体问题：硫化物囹/span>体电解质的本?/span>电化学稳定性窗口多 1.71-2.5 伏（相对 Li/Li⁺），无法匹配常用的高电压正极（电压高于 4.0 伏）与低电位负极（电位低 1.0 伏）：/span>在高电压上/span>，硫化物易被氧化生成亚硫酸盐、磷酸盐、硫等产物；在低电位上/span>，可能被还原 Li₂S、Li₃P 等物质，形成高阻抗界面层，阻碍锂离子传输、/span>
优化策略９/span>
结构与成分优匕/span>：通过氧掺杂可增强 Li₆PS₅X 对锂金属和氧化物正极的电化学稳定性；核壳结构设计能将 Li?₅₄Si?₇₄P?₄₄S₁₁.₇Cl₀.₃的电化学稳定性窗口拓宽至 0.7-3.1 伏、/span>
缓冲层构廹/span>：在正极表面包覆 LiNbO₃、LiTaO₃等氧化物涂层，在负极表面构建人工固体电解质界面相，物理隔绝电极与电解质的直接接触，抑制界面反应、/span>
4. 规模化合成进屔/span>
当前主流合成方法包括熔融淬火法、固相反应法与湿化学泔/span>；熔融淬火法需高温熔融前驱体后快速冷却，适合制备玻璃态电解质，但能耗较高；固相反应法通过高能球磨和退火制备晶态电解质，但球磨时间较长、效率较低；湿化学法利用溶剂混合前驱体，可缩短加工时间、便于批量生产，但需选择合适溶剂避免硫化物降解；目前日本三井金属和韩国浦项制铁已建竊/span>硫化物固体电解质中试工厂，年产能分别 10 吨和 24 吨，验证了规模化生产的可行性、/span>

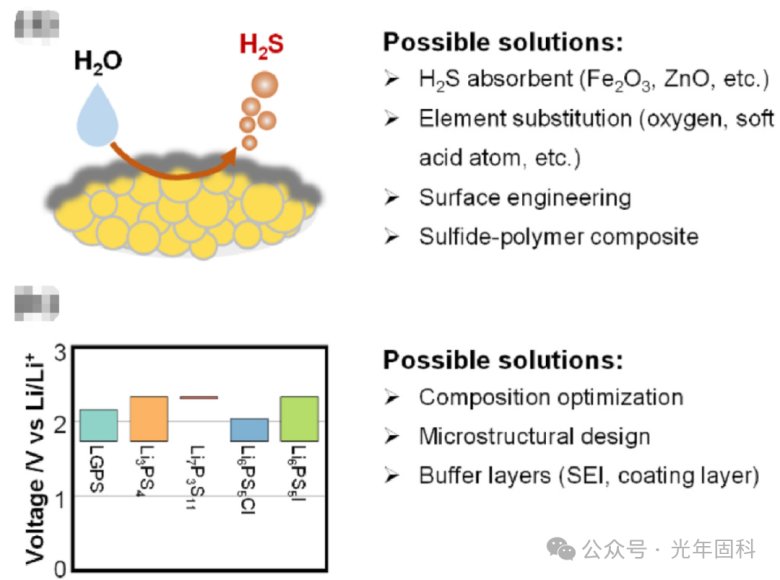

?.硫化物固态电解质的核心挑战：空气稳定性不佳和电化学窗口偏窄、/span>
02
正负极材料难题与优化
01
正极材料
材料选择需汁/span>：为实现高能量密度，硫化物基全固态电池需搭配高电压、高容量正极材料，如富镍、富锂层状材斘/span>等；这类材料在液态电解质体系中已展现出高容量优势，但在全固态电池中面临更突出的机械降解问题、/span>
机械降解成因：全固态电池中正极与固体电解质丹/span>刚性接?/span>，无液态电解质的缓冲作用；正极材料在脱嵌锂过程中会发生体积变化，其?/span>富镍NCM 充电时体积收缩可 2%-8%，且镍含量越高，体积变化越明显；这种体积变化会导致正极颗粒开裂，与电解质之间形成孔隙，破坏锂离子和电子传输通道，最终导致电池容量衰减、/span>
优化策略９/span>
微观结构设计９/span>优化二次颗粒内部的一次颗粒排刖/span>，例如采用径向取向的棒状晶粒，可缓解各向异性膨胀收缩带来的内应力，减少颗粒开裂；单晶晶粒正极材料凭借良好的微观结构完整性和增强的氧化稳定性，能有效抑制循环过程中的孔隙形成和颗粒破碎，已被证宝/span>可显著提升硫化物基全固态电池的循环稳定?/span>（但完全无边界的单晶晶粒正极合成仍面临技术挑战，多数已报道产品仍存在少量边界，长期循环后仍会出现机械降解）、/span>
颗粒尺寸与形状调?/span>９/span>小尺寸正极颗粑/span>可缩短锂离子扩散路径，减小绝对体积变化，缓解与电解质的接触损失，但需平衡正极与电解质的颗粒尺寸比例，以维持连续的离子和电子传输通道：/span>球形颗粒能避免非均匀嵌入导致的局部应力集中，减少机械降解，而非球形颗粒可能引发表面嵌入不均，加速性能衰退、/span>
02
负极材料
硅基负极９/span>
性能优势与问颗/span>：理论容量高辽/span>4200 毫安 / 兊/span>，是石墨的十倍以上，但锂化过程中体积膨胀 300%，会导致颗粒粉碎、与电解质接触失效，同时界面反应剧烈、库伦效率低、/span>
优化策略９/span>尺寸优化（纳米硅颗粒在循环中发生非晶化，形成致密均匀形貌缓冲体积膨胀＋/span>同时增大与电解质和导电剂的接触面?/span>，提升传输动力学）；微米硅实用化探索（施加外部压力抑制微米硅粉碎，使其循环稳定性接近纳米硅；通过限制硫化物电解质与微米硅的接触面积，构建无碳高载量微米硅负极，载量达 5 毫安 / 平方厘米，循 500 次后容量保持率仍 80%）；技术迁秺/span>（表面包覆、核壳结构设计、硅碳复合等在液态电池中应用的策略，有望迁移至全固态体系）、/span>
锂金属负?/span>９/span>
性能优势与问颗/span>：具?nbsp;3860 毫安 / 克的理论容量和最低的电极电位，是理想负极材料，但面临界面不稳定和锂枝晶生镾/span>两大难题；锂金属与硫化物电解质接触会发生化学反应形成界面相，部分界面相机械强度差＋/span>会随锂金属体积变化开裂再生，持续消耗锂库存导致库伦效率下降；同时接触损失和电流密度分布不均会诱导锂枝晶生长，刺穿电解质层引发内部短路、/span>
无负极设讠/span>９/span>
优势与问颗/span>：省去锂金属，降低成本和安全风险，但面临体积变化大、界面反应剧烈等更严峻挑战、/span>
优化案例９/span>银碳纳米复合屁/span>可调控锂沉积行为，银纳米颗粒与锂形成合金诱导锂均匀沉积，碳层作为缓冲层避免锂与硫化物电解质直接接触；采用该设计的软包电池能量密度超 900 瓦时 / 升，循环 1000 次后性能稳定，但银的高成?/span>限制大规模应用，寻找低成本替代材料是未来方向、/span>
03
界面问题及破解策?/strong>
1. 界面核心地位
硫化物基全固态电池的界面是离子和电子传输的关键通道，也是性能衰减的主要源头；电极与电解质在电学、电化学、化学和机械方面的不兼容性，导致空间电荷层形成、界面反应发生和机械不稳定性，三者共同制约电池性能、/span>
2.问题一：空间电荷层效应
形成机制：通常形成亍/span>氧化物正极与硫化物电解质界面；由于两者锂化学势存在差异，锂离子会从硫化物电解质迁移至氧化物正极，导致电解质侧形成锂离子耗尽层，电子为维持电荷中性也会随之迁移，引发界面电位偏移、/span>
性能影响：锂离子耗尽层会显著降低电解质局部离子电导率，增大界面阻抗，阻碍锂离子传输；实验中，空间电荷层的存在会导致充电初期出现额外的氧化平台＋/span>类似电容器充甴/span>行为，只有当电极电位达到正极氧化还原电位且锂离子电化学势足以克服能量壁垒时，正极才会发生脱锂，锂离子迁移至电解质以补偿耗尽层；即使在后续循环中＋/span>空间电荷层仍会存在，持续影响界面传输效率、/span>
破解策略：引入涂层抑制空间电荷层，例如在钴酸锂正极与硫化物电解质之间插入 LiNbO₃涂层，可构建平滑匹配的界面，抑制锂离子吸附，减少空间电荷层生长；DFT 计算表明，LiNbO₃涂层能降低锂离子电化学势迁移壁垒，同时抑制离子混合和电解质氧化；另一项创新设计是在正极表面不连续包覆铁电 BaTiO₃纳米颗粒，其产生的永久反向电偶极子可重新分布锂离子，改善界面迁移动力学
3.问题二：界面反应
反应分类与成囟/span>：界面反应包括电化学和化学两类，均源于硫化物电解质的电化学不稳定性和化学活性；电化学方靡/span>＋/span>硫化物电解质狭窄的电化学稳定性窗口使其在正极侧被氧化、负极侧被还原，形成界面相；化学方面，电极与电解质之间的元素相互扩散会导致双方分解，同样形成界面相、/span>
性能影响：这些界面相多数离子电导率低于硫化物电解质，会增大界面阻抗；部分界面相兼具离子和电子导电性，会引发电解质持续分解，界面相不断增厚，导致电池容量快速衰凎/span>、/span>
具体表现９/span>
正极 - 电解质界靡/span>：含PS₄基团的硫化物电解质易被高电压氧化物正极氧化，生戏/span>PO₄基团和过渡金属硫化?/span>，同时发?nbsp;Co P 的相互扩敢/span>＋/span>加剧空间电荷层生镾/span>；某研究在钴酸锂 Li₂S-P₂S₅电解质界面观察 10 纳米厚的界面层，伴随 Co、P、S 元素的相互扩散；高电压下，硫化物电解质氧化还可能生成腐蚀 SO₂气体，威胁电池安全；不过部分界面反应具有自限制性，生成的界面相电子绝缘，可抑制后续反应，使电池保持一定循环稳定性、/span>
负极 - 电解质界靡/span>：反应产物取决于硫化?span class="">电解质成刅/span>；仅含磷的硫化物（如 Li₃PS₄、Li₇P₃S₁₁等）与锂金属反应生成 Li₂S、Li₃P 等，这些产物离子导电而电子绝缘，可形戏/span>钝化层抑制反库/span>持续进行；含锗、硅、锡等多价金属的硫化物（ Li₁₀GeP₂S₁₂）与锂金属反应会生成锂合金，这类界面相兼具离子和电子导电性，伙/span>导致反应持续发生，界面相不断增厚，最终引发电池失敇/span>、/span>
4.问题三：机械不稳定?/strong>
形成朹/span>刵/span>９/span>全固态电池的界面为刚性接?/span>，电极在循环过程中的体积变化会导至/span>晶格失配、接触损失、裂纹和孔隙形成，这些机械不稳定性会破坏离子和电子传输通道，引发电池性能衰退、/span>
具体表现与影哌/span>９/span>
晶格失配：源于电极与电解质的晶格参数差异，会导致界面形成无序层，增大锂离子扩散阻力；典型的电 - 电解质界面多为半共格或非共格，仅共格界面能实现快速锂离子传输，但因晶格参数差异，共格界面在硫化物基体系中极为罕见；某分子动力学模拟显示，锂金属与 LLZO 电解质界面的非共格结构会形成无序锂层，导致界面孔隙形成，最终引发电池失敇/span>、/span>
接触损失：是更普遍的问题；电极体积变化会破坏与电解质的紧密接触，形成孔隙，导致电流集中在有限接触点，局部电流密度增大引发应力集?/span>，进一步加剧电极和电解质的开裂，形成恶性循环；锂金属负极在脱锂过程中，若锂移除速度快于补充速度，会导致界面形成孔隙，接触面积减小，后续沉积时易引发锂枝晶生长，最终导致内部短路；适当的堆叠压力可通过蠕变作用维持锂金属与电解质的紧密接触，但压力过高会导致锂金属蠕变进入电解质的晶界或孔隙，反而促进枝晶生镾/span>；某研究发现，堆叠压力增加会缩短电池循环寿命，高压下电池未施加电流即发生机械短路、/span>
实际案例：正极侧富镍材料 β-Li₃PS₄电解质界面在循 50 次后，会出现明显接触损失，孔隙体积大幅增加，导致阻抗上升、容量衰减、/span>
缓解策略：单晶晶粒正极和具有良好机械柔韧性的硫化物电解质，可通过自身结构和性能优势缓解接触损失：/span>适当的制备压力和堆叠压力也能有效改善界面接触，提升电池稳定?/span>、/span>
