产品特点

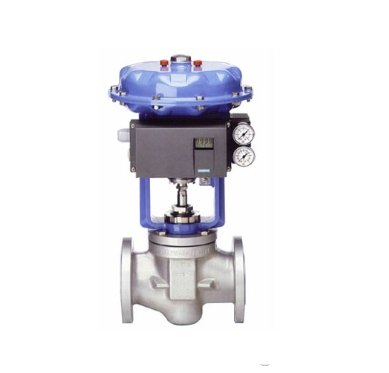

NBKVHM精小型气动薄膜套筒调节阀具有稳定性好、通用性强、易维修等优点。单密封型适用于泄漏要求较严，压差不大的干净介质场合，改进后，可当切断阀使用；双密封型适用于泄漏要求不严，压差较大的干净介质场合。小孔节流型，可作低噪音阀使用、�br style="box-sizing: border-box; padding: 0px; margin: 0px;"/>1、采用平衡型阀芯，不平衡力下，允许压差大，操作稳定、�br style="box-sizing: border-box; padding: 0px; margin: 0px;"/>2、阀芯导向面大，可改善由涡流和冲击引起的振荡、�br style="box-sizing: border-box; padding: 0px; margin: 0px;"/>3、比普通的单、双座调节阀噪声降低10dB左右、�br style="box-sizing: border-box; padding: 0px; margin: 0px;"/>4、结构简单，装拆维修方便，并具有如下优点９�br style="box-sizing: border-box; padding: 0px; margin: 0px;"/>　①采用平衡式结构,阀前后介质压差对阀瓣产生的不平衡力非常�?相同工况下同类型阀门所需要的执行机构推力�?所以其阀杆直径比单座非平衡阀设计或选择更小、�br style="box-sizing: border-box; padding: 0px; margin: 0px;"/>　②阀杆与填料之间的摩擦力比较�?减小了阀门动作的阻力,且阀杆和填料的磨损也�?使用寿命增加。另�?较小直径的阀杆在中高温时热胀冷缩变化量小,避免了在中高温时阀杆与填料之间摩擦力增大或互相抱卡塞住的情况发生、�br style="box-sizing: border-box; padding: 0px; margin: 0px;"/>　③由于套筒阀是平衡式结构,与非平衡式的直通单座阀比较,所配置的执行机构可以比较小,但却可以克服比直通单座调节阀高的介质压差。例�?DN200/DN250/DN300的套筒调节阀可配置气缸式执行机构,可适应更大范围的工作压差�?*阀座直径时,允许工作压差是相同配置直通单座调节阀�?倍左�?也可配置薄膜式执行机构和防爆电动执行机构、�br style="box-sizing: border-box; padding: 0px; margin: 0px;"/>　④套筒调节阀采用自对中无螺纹卡入式阀座结构和模块化设�?阀门拆装方�?并能达到Ⅳ级以上泄漏量标准、�br style="box-sizing: border-box; padding: 0px; margin: 0px;"/>　⑤在150℃以下时,金属硬密封可以达到Ⅳ级以上泄漏量标准,聚四氟乙烯软密封可以达到Ⅵ级泄漏量标准。DN200/DN250/DN300的套筒调节阀使用寿命高于直通单座调节阀、�/p>

技术参�?/p>

阀体部刅�/p>

阀体型式：铸造球型阀
公称通径：DN25�?2�?0�?0�?5�?0�?00�?00�?50�?00�?50�?00�?50
公称压力：PN1.6�?.5�?.0�?.4�?0Mpa
ANSI150�?00�?00Lb
JIS10K�?0K�?0K
连接方式：法兰：FF、RF、RTJ、等
焊接：SW、BW
法兰距：符合IEC534
阀盖形式：标准型、加长型（散热、低温、波纹管密封（�br style="box-sizing: border-box; padding: 0px; margin: 0px;"/>填料：V型聚四氟乙烯、柔性石墨填料等
密封垫：金属夹石墨密封垫
执行机构：气动：薄膜多弹簧执行机构气开式、气关式、双作用气缸式执行机枃�br style="box-sizing: border-box; padding: 0px; margin: 0px;"/>电动：普通型381LPSL、防爆型381L系列
定位器：电气阀门定位器、智能型数字定位�?br style="box-sizing: border-box; padding: 0px; margin: 0px;"/>附件：电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器筈�/p>

阀内部仵�/p>

阀芯型式：单座套筒阀芯、双座套筒型阀�?br style="box-sizing: border-box; padding: 0px; margin: 0px;"/>流量特性：等百分比、线性、快开
内件材质：标准材质组合及使用温度、压力范围请参阅附录
阀体材质：WCB、WC9、CF8、CF8M筈�br style="box-sizing: border-box; padding: 0px; margin: 0px;"/>阀盖材质：WCB、WC9、CF8、CF8M
阀芯材质：304�?04+STL/PTFE�?16�?16+STL/PTFE
填料材质：“V”型PTFE、柔性石墨、波纹管

外形尺寸

公称通径	L(mm)			H(mm)		H1(mm)	A(mm)	重量(kg)
	PN1.6MPa	PN4.0MPa	PN6.4MPa	普通型	散热片型
25	184	197	210	410	560	72	285	34
40	222	235	251	455	620	87		45
50	254	267	286	457	627	92		52
65	276	292	311	610	790	105	360	95
80	298	317	337	622	807	110		110
100	352	368	394	640	850	127		138
150	451	473	508	870	1130	174	470	244
200	600	600	650	890	1150	209		317
250	720	760	800	1210	1490	300	620	495
300	820	850	870	1230	1510	350		715
