www.188betkr.com 讯近期，中国造纸学会理事长曹春昱在2025年中国纸业可持续发展论坛上表示：“造纸行业并不是夕阳产业，而是一个仍有旺盛生命力，非常有潜力和增长空间的行业。”
造纸还有30年以上的持续增长空间
曹春昱指出，通过横向对比发达国家纸品消费轨迹可见，纸品消费往往呈现30~40年的持续增长周期。2024年，中国人均纸品消费量达到96.8公斤，虽已超过世界平均水平，但无论是距离初等发达国家或中等发达国家150公斤的低限水平，还是中等发达国家200公斤的标准，都仍有显著差距。
“按3%的年均复合增速测算，中国造纸工业消费市场距离达到人均纸品消费200公斤的水平，至少还有30年以上的持续增长空间。”曹春昱称。
非金属矿填料对推动造纸行业发展不可或缺
曹春昱还谈及了我国造纸工业的发展方向。他指出，基于国家战略、环保、理念等，当前国家战略对造纸行业国家政策层面既有支持，也有约束与规范。
其中，支持类政策主要集中在资源利用、减碳节能、品质提升、先进制造和数智化等方向。曹春昱特别提到，关键装备、竹材利用、高性能纸基材料等特种纸领域当前正得到国家政策的大力支持，或成为行业未来发展的一大热点。另一方面，规范类政策则聚焦于结构调整、清洁生产、降低水耗、安全生产等。
粉体网编辑发现，如果进一步分析资源利用、减碳节能、品质提升以及发展高性能纸基材料，造纸填料、颜料是一个不能忽略的重点，是实现多元化发展目标的重要途径之一。

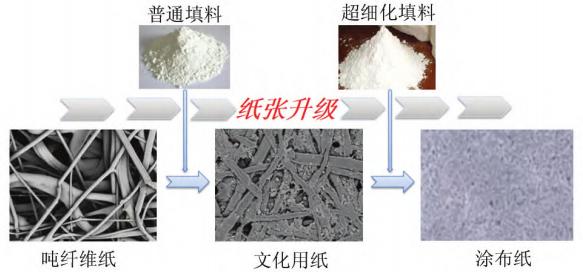

造纸常用填料有碳酸钙、滑石粉、钛白粉、高岭土几种，一些特种纸会涉及到硅酸盐、硫酸盐、云母及氢氧化镁等无机填料的加填，通过对填料种类、规格的合理选择，可使纸张展现不同的特性，纸张可应用在不同的领域。
碳酸钙
造纸行业是碳酸钙下游应用的重要领域，碳酸钙在造纸中作用分为两大类：一类是造纸填料用碳酸钙，大部分厂家应用325目～800目的低目数产品，添加量因纸张的类型不同存在差异，从5%到50%的添加量都有，主要集中在原纸生产厂家；另一类是造纸涂布用碳酸钙，是碳酸钙行业的高附加值产品应用集中领域，对产品的细度要求高，所用浆料的2μm含量达65%以上，大型的纸企多半自备碳酸钙研磨设备，通过管道直接将碳酸钙浆料泵送至纸机调浆箱调浆。
值得注意的是造纸领域涉及食品包装用纸，该类纸的生产用碳酸钙不同于普通纸张，对安全性要求严格。目前国内食品级包装纸用碳酸钙基本靠进口，国内食品级碳酸钙市场占有率小，开发食品级用碳酸钙品种迫在眉睫。
此外，在造纸行业中，因轻钙的成本高于重钙，在一些纸种中纸厂努力通过技改将重钙逐步取代轻钙。但一些特种纸，例如热敏纸、高端卷烟纸等必须使用轻钙或纳米钙，有的甚至用国外进口碳酸钙。
滑石粉
滑石分为黑滑石和白滑石两种，白滑石目前已经普遍用于造纸行业。国内最好的白滑石矿主要分布于辽宁海城，但经过多年的持续开采，高品质的白滑石矿已经越来越少，白度在91%以上的白滑石矿已经不多，对于生产高白度的纸种，白度低于91%的滑石又很难达到技术指标。
我国黑滑石资源十分丰富，目前所探明的矿点均分布在我国的西南地区和中南地区。由于黑滑石白度低，未能得到广泛应用，其白度低是因为黑滑石矿中有机质和游离碳存在的原因。为扩大黑滑石的应用领域，可采取煅烧的措施提高黑滑石的白度，锻烧处理后的滑石经超细粉碎后可得到优质高白超细滑石粉，其中白度因氧化钙和氧化铁的含量不同而不同，随着氧化钙含量的增加及氧化铁含量的降低，白度有所提高，煅烧后的滑石白度可达91%以上，甚至高达97%，具有良好的绝缘、耐热、吸附、润滑等性能，应用于造纸行业中，白度可超过白滑石。

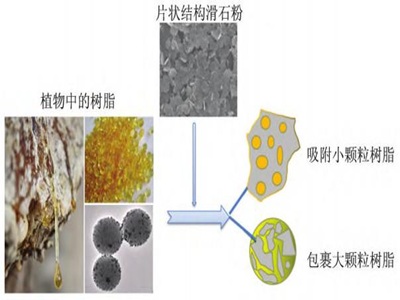

滑石粉处理树脂模型图
滑石粉在造纸行业中除了用作填料外，还可用作树脂处理剂。原因在于滑石粉不仅具有亲油性，还有完整的片状结构。纸企在纸张生产过程中由于树脂的不断积累，导致封闭的纸机系统出现树脂障碍，影响纸机的正常运行，片状结构和亲油性的滑石粉可有效的吸附树脂，添加少量的滑石粉可有效解决这一难题。但树脂处理剂用滑石粉需烧失量低、片状结构明显，比填料用的滑石粉纯度更高。国内能生产此滑石粉的厂家屈指可数，相比填料用滑石粉，树脂处理剂是滑石粉产品高附加值的应用方向。
结语
日常生活的多元化对不同种类的纸制品需求不断提高，迫使造纸企业不断丰富纸种类别，特别是特种纸在造纸行业中的占比明显提高。面对纸张应用行业的不断细化，则需要更多功能性的造纸原材料为基础，而无机非金属矿物粉体是造纸行业的重要原材料，以目前造纸工艺来看，传统造纸用填料的功能性应用仍有挖掘空间，而且复合改性粉体的应用也在展现更多价值。
参考来源：
中国造纸协会
吴平飞：常见无机非金属矿物粉体在造纸中的应用，江西广源化工有限责任公司
(www.188betkr.com 编辑整理/昧光)
注：图片非商业用途，存在侵权告知删除！
