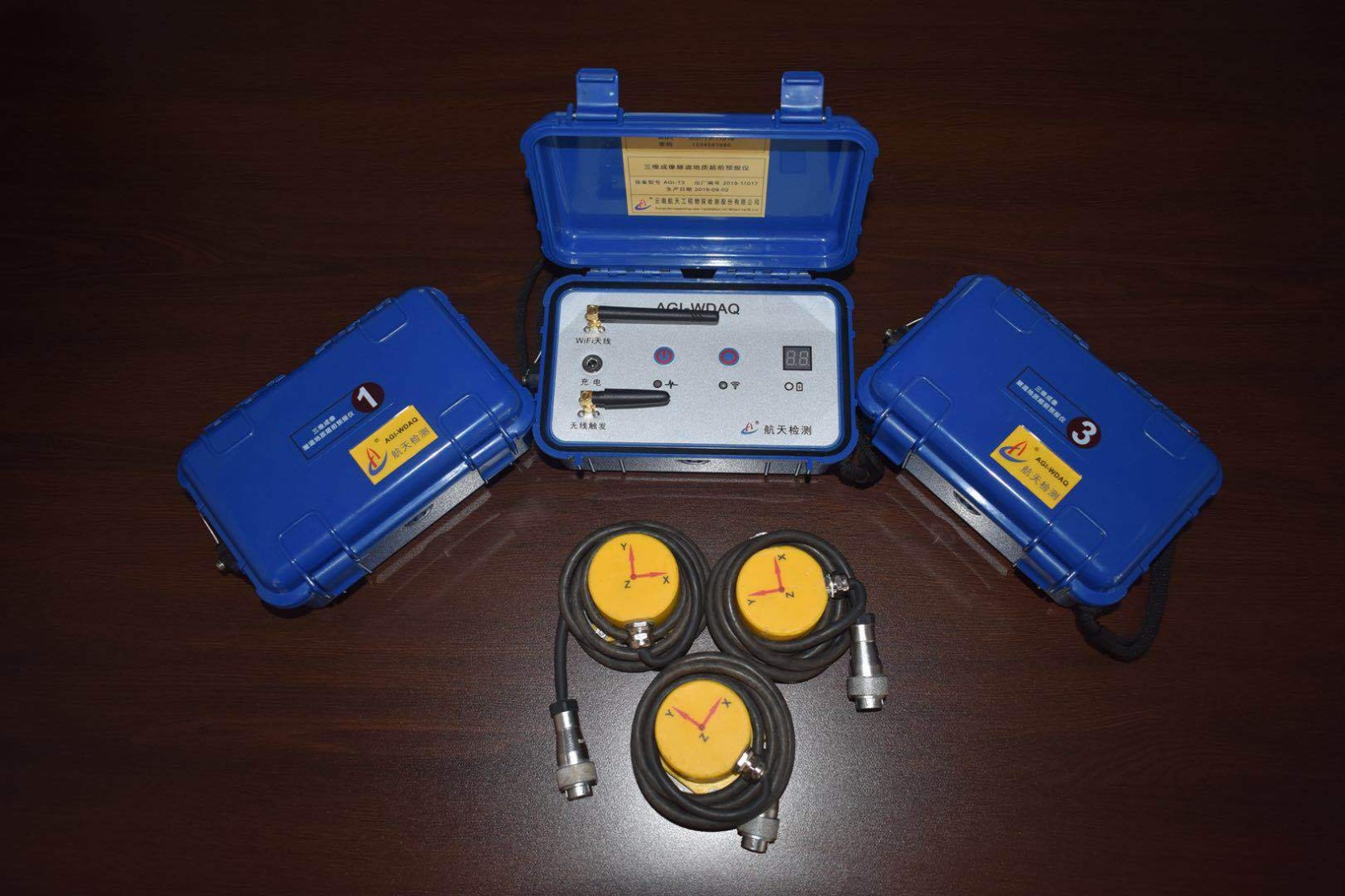

产品介绍９�/strong>AGI-T3三维成像隧道地质超前预报仪基于地震波仿真分析、三点定位理论；应用二维滤波去噪、波速扫描分析与无线通信等技术，实现地震波信号快速采集和纵横波直接三维成像、�/p>

基本原理９�/strong>AGI-T3的基本原理与地震反射方法相似，是一种多波多分量反射地震勘探的地球物理方法。现场工作是在隧道内左、右边墙各设多个震源点，然后用人工锤击方式（或使用炸药震源）激发弹性波，弹性波沿掌子面前方传播过程中，遇到断层面、岩溶等不良地质体，会产生反射与散射回波信号，然后被安置在隧道内的传感器所接收，根据回波信号走时和能量大小，应用三维成像技术可得出不良地质体空间分布位置和类型；同时应用速度扫描分析可测算出预报段岩体波速，为判定围岩级别提供重要依据、�/span>

关键技术：

• 仪器全部无线连接９�/strong>实现信号触发和数据传输全部无线；可选用锤击或炸药震源，现场工作方便快捷、�/span>

• 信号直接三维成像９�/strong>基于空间3点定位原理，实现地震波信号快速采集和纵横波直接三维成像，可从多角度直观准确地反映地质情况、�/span>

• 二维滤波信号均衡９�/strong>应用“F-K”二维滤波和信号同步均衡技术，可有效提取来自掌子面前方回波信号，提高三维成像精度和准确度、�/span>

• 波速扫描自动分层：研发波速扫描分析和自动分层方法，可准确求取围岩波速及其岩性参� (为施工设计提供依�?，进一步提高成像精度、�/span>

绕射偏移迭加+共反射面兂�》绕射偏移三维成僎�/span>

绕射偏移三维成像

主要特点９�/strong>

• 无线采集

• 三维成像

• 震源可逈�/span>

对比验证９�/strong>

应用实例９�/strong>

相关荣誉９�/strong>

• ***：无线分布式隧道超前预报探测装置、系统及方法（ZL201310048090.7（�/span>

• 获得 2015年中国人民解放军科技进步壹等奖�

• 获得 2016年云南省重点新产品证书；

• 2017年中国交通运输协会“创新产品奖”、�/span>

• 中国工程建设标准：《隧道施工超前地质预报技术规程《�/span>
