近日，来自荷兰代尔夫特的 VSParticle 宣布了一项里程碑式成果：其纳米多孔催化层技术通过同行评审验证＋�span style="color: rgb(49, 133, 155);">能够实现铱利用率提升 10 倍，并有朚�span style="color: rgb(49, 133, 155);">将绿色氢气的生产成本降至 1 美元/公斤＋�/strong>达到与传统化石能源制氢的成本平价、�/p>

这一突破源自 VSParticle � Plug Power（纳斯达克代码：PLUG）以及特拉华大学清洁氢能中心（由著名科学家严玉山教授领导）的合作项目。研究成果在美国芝加哥举办的电化学学会（ECS）年会上发布，表现远超美国能源部（DOE）设定的 2026 年目标、�/p>

PART 01

90% 更少铱用量，性能依然卓越

铱（Iridium）是质子交换膜（PEM）电解槽的关键材料，却也是全球最稀缺的铂族金属之一，每年产量仅� 7-8 吨。传统喷涂工艺往往需� 1�? mg/cm² 的铱负载量，这成为制� PEM 电解槽规模化的最大瓶颈、�/p>

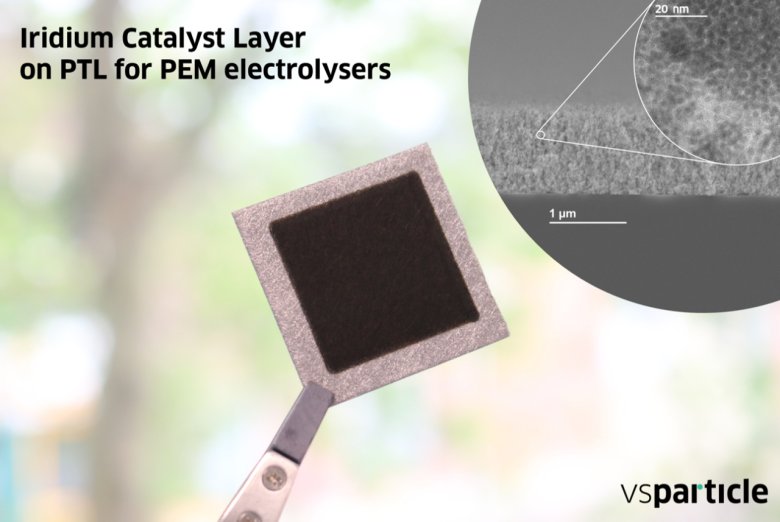

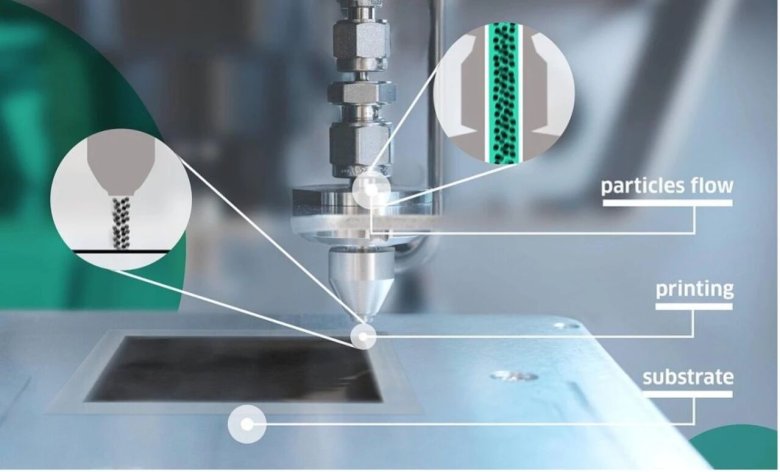

VSParticle 的火花烧蚀干法沉积工艺，能够在无需 PFAS 离子聚合物或有机溶剂的情况下，形成高度均一的纳米多孔催化层，极大提高了电化学活性面积（ECSA）。这一工艺不仅让铱用量降低高达 90%，还简化了制造流程，并提高了后续材料回收的效率、�/p>

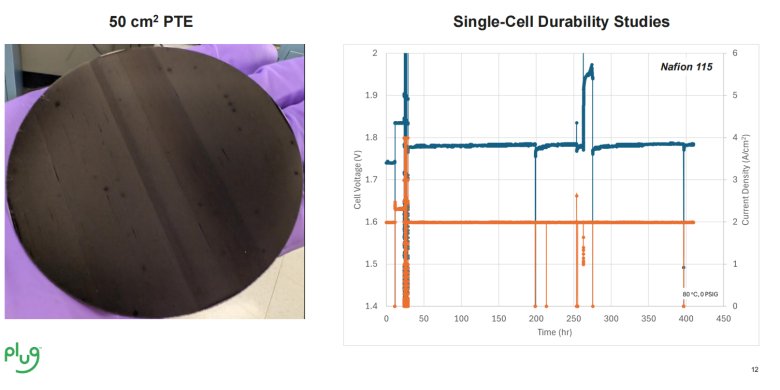

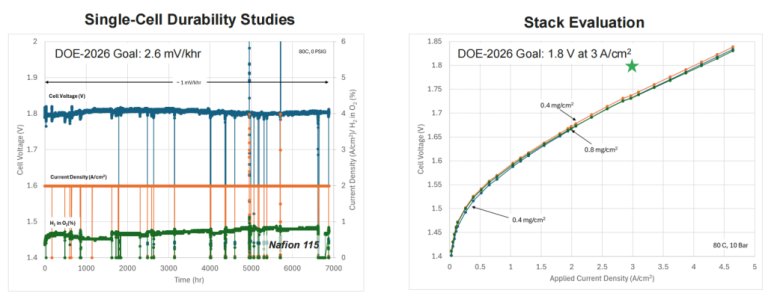

Plug Power的研发经� Dr.Thomas Valdez评价道：“在0.4 mg/cm²的负载条件下，VSParticle 的电极展现出卓越性能和耐久性，完全满足商用系统对高电流密度的需求。这� Plug 实现成本下降和大规模部署目标至关重要。“�/p>

PART 02

技术与经济双重驱动，加速绿色氢能平件�/strong>

过去十年间，光伏发电成本下降� 90%（数据来源：IRENA），可再生能源供给的成本优势已十分明显。而今，随着 VSarticle 突破性的催化层技术问世，绿色氢气距离 DOE 提出的“Hydrogen Shot”—� 1美元/公斤的战略目标，有望提前数年实现、�/p>

VSParticle 首席执行� Aaike van Vugt 表示：“我们的技术不仅是喷涂工艺的替代，而是对电极制造方式的根本性重构。它让铱几乎以最优效率被利用，从而真正解决了困扰整个行业的材料瓶颈。“�/p>

PART 03

从实验室走向产业匕�/strong>

目前，VSParticle 正在扩充内部涂层产能，以支持多家全球领先 PEM 电解槽制造商的试点和早期商业化项目。预计到 2026 年，将陆续开展大规模集成与商业化测试、�/p>

清洁氢能中心创始主任 Yushan Yan 教授评价道：“这项工作正面解决了 PEM 电解的最大材料挑战。超低负载与耐久性能的结合，极大降低了下一代电解槽的制造风险。如果被广泛采用，将避免铱供应危机，并彻底重塑绿色氢能的经济性。这一沉积技术同样对 AEM 电解具有潜力。“�/p>

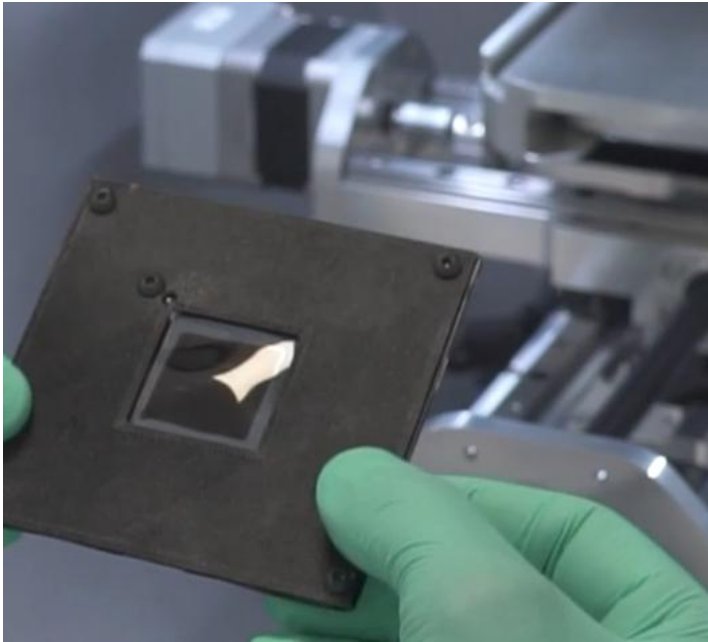

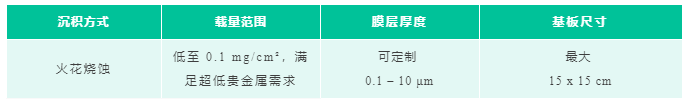

VSParticle 基于火花烧蚀干法沉积技术，推出了高度可定制的电催化薄膜涂层基板服务，可用于水电解（PEM、AEM、AEL、SOE）、燃料电池、CO2RR、N2RR、超级电容器、离子和氧化还原液流电池等领域、�/p>

• 与多种元素兼容（Pt、Ni、Fe、Cu 等）

• 比例控制材料混合和合金化

• 直接涂覆在所选基材上（Nafion、Si、Ti PTL 等）

关于 VSParticle

VSParticle 是一家领先的纳米材料制造创新企业，凭借火花烧蚀与干法沉积平台，实现了高质量、可定制化的纳米结构材料的规模化制备。其技术已广泛应用于能源存储、传感器、催化等领域、�/p>

如今，VSPaticle 已成为纳米多孔催化层领域的全球领军者，树立了性能、可重复性与设计自由度的新标杆，并正推动从实验室发现到工业化应用的跨越，加速高效、可持续的未来能源转型、�/p>

了解更多干法纳米打印技术与应用案例以及定制沉积涂层服务，欢迎扫码填写信息：

咨询热线�?00 857 8882

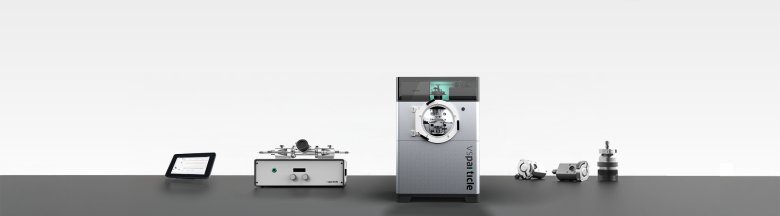

型号推荐 VSParticle 纳米气溶胶沉积系绞�/strong>

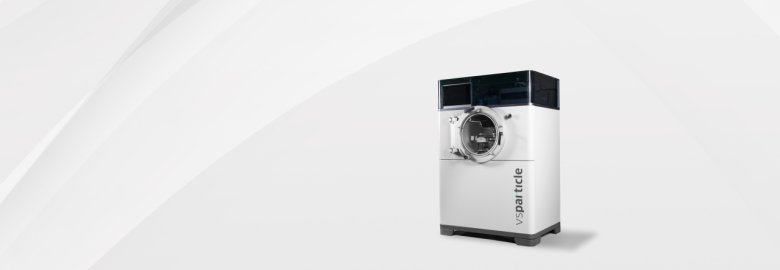

VSP-P1 纳米印刷沉积系统

VSP-P1 纳米印刷沉积系统� VSParticle 产品线中的高端设备，专为材料开发和小规模生产测试而设计。利用火花烧蚀材料的冲压沉积技术，能够实现从稀疏团聚体到厚达几微米的连续层的不同层厚度印刷沉积。它的图案化打印功能使得研究人员能够在非半导体类的纳米薄膜应用中实现精细的厚度控制。VSP-P1 在高效催化剂涂层膜的开发、电催化剂筛选和气体传感器研究中展现了其卓越的性能和灵活性、�/p>

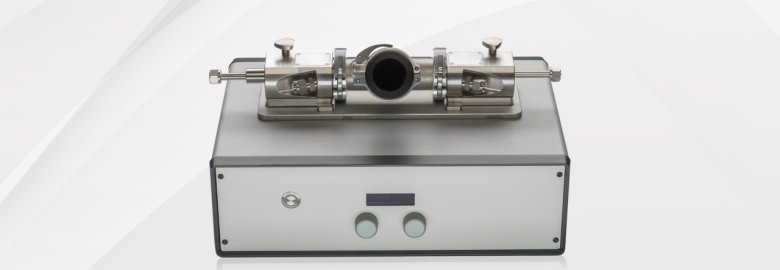

VSP-G1 纳米粒子发生�?/strong>

VSP-G1 纳米粒子发生器是一台桌面式仪器，可生成尺寸范围� 1 � 20 nm 的纯金属、金属氧化物、碳、半导体、合金纳米气溶胶材料。纳米颗粒的生产采用纯物理火花烧蚀技术制备，完全在气相中进行，无需真空，无需使用表面活性剂或前驱体。用于纳米粒子生产的源材料仅需材料制成所需的两根靶材（电极），使用时只需安装电极并设置参数，按下按钮即可开始生成纳米颗粒、�/p>
