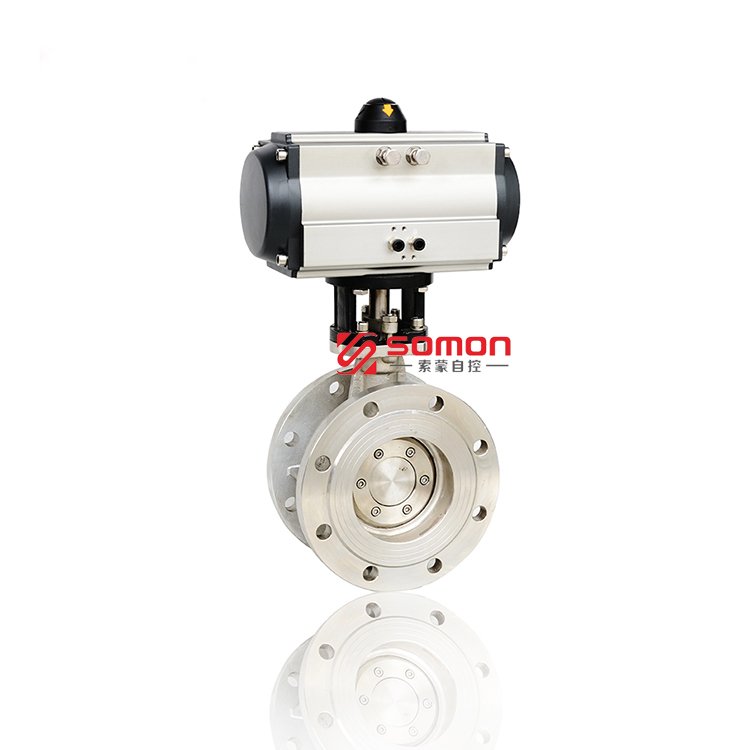

D673H气动对夹式硬密封蝶阀
一、D672H气动对夹式硬密封蝶阀产品基本资料９�br/>产品型号：D673H
产品名称：气动对夹式硬密封蝶阀
产品品牌：somon
二、D673H气动对夹式硬密封蝶阀产品结构９�br/>多层次硬密封蝶阀系列产品，系我公司新开发的长寿命，节能型蝶阀。其结构采用三维偏心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。三、D673H气动对夹式硬密封蝶阀特点９�br/>由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封副相互之间无磨擦、无干涉，加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证、�br/>其主要特点如下：
1、开启力矩小，灵活方便，省力节能：�br/>2、三维偏心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏、�br/>3、耐高压、耐腐蚀、耐磨损、使用寿命长等、�br/>四、D673H气动对夹式硬密封蝶阀产品技术参数：

公称通径DN(mm)	50-1200
公称压力PN(Mpa)	0.6	1.0	1.6	2.5
密封试验(Mpa)	0.66	1.1	1.76	2.75
强度试验(Mpa)	0.9	1.5	2.4	3.75
适用温度	碳钢�?29°C�?25°C不锈钢：-40°C�?50°C
适用介质	水、空气、天然气、油品及弱腐蚀性流佒�/td>
泄露玆�/td>	符合GB/T13927-92标准
驱动方式	气动、涡轮传动、电动、液�?/td>

五、主要零部件材料９�/p>

材料\材料代号		C	P	R
主要零件	阀佒�/td>	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	蝶板	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	阀杅�/td>	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	密封圇�/td>	四氟 不锈钡�/td>
	填料	四氟 柔性石�?/td>
适用工况	适用介质	水、蒸汽、油�?/td>	硝酸籺�/td>	醋酸籺�/td>
	适用温度	-40℃～200℃（超该温度范围；订货时请注明）
执行�?/td>	型号	GT系列、AW系列
	气源压力	0.4-0.7Mpa

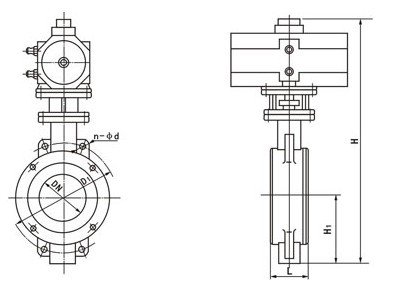

六、主要尺寸及气动执行器配�?压力1.0-1.6MPa)９�/p>

公称通径DN(mm)	尺寸(mm)				执行器型叶�/td>
	L	D1	H	Z-Φd
50	43	125	112	4-18	GT63/GT83K
65	46	145	115	8-18	GT83/GT83K
80	49	160	120	8-18	GT83/GT110K
100	56	190	138	8-23	GT110/GT127K
125	64	220	164	8-25	GT127/GT160K
150	70	250	175	8-25	GT127/GT160K
200	71	310	215	12-25	GT160/GT190K
250	76	370	243	12-30	GT190/GT210K
300	83	430	285	16-30	GT210/AW17S
350	92	490	320	16-34	AW17/AW20S
400	102	550	350	16-34	AW17/AW20S
450	114	600	350	20-34	AW17/AW20S
500	127	660	380	20-41	AW17/AW20S
600	154	770	435	20-41	AW20/AW28S
700	165	875	480	24-48	AW28/AW28S
800	190	990	530	24-48	AW28/AW35S
900	203	1090	595	28-54	AW28/AW35S
1000	216	1210	650	28-58	AW35/AW40S
1200	254	1420	775	32-58	AW35/AW40S

七、订货须知：
1、请在订货时提供详细口径规格、交货地址、交货时间、�br/>2、根据管道需要，决定选用往复式(二位开关式)或弹簧复位式(常闭或常开�?、�br/>3、可选配控制附件９�br/>(1)单电控电磁阀(断电时常闭或常开);
(2)双电控电磁阀(开关式);
(3)阀位开关回讯器;
(4)气源处理三联件，特殊使用环境(易燃易爆场合)，可选防爆型、�/p>
