产品说明

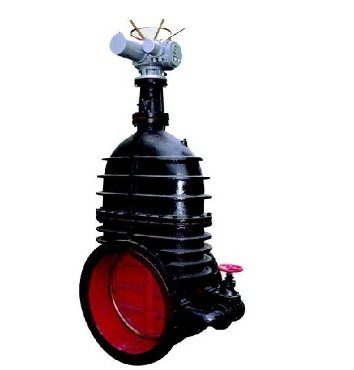

Z945X-10 型铸铁电动暗杆软密封闸阀：电动、法兰连接、暗杆楔式刚性单闸板，阀座密封面材料为丁腈橡胶，公称压力 PN10，阀体材料为灰铸铁的闸阀、�/p>

产品性能参数

产品零部件材斘�/h3>

Z945X-10 型铸铁电动暗杆软密封闸阀零部件材斘�/caption>

型号	材料
	阀体、阀盕�/th>	阀杅�/th>	衬胶闸板	填料
Z945X-10	灰铸�?/td>	铬镍不锈钡�/td>	球墨铸铁（丁腈橡胶）	丁腈橡胶

产品外形及结构尺寷�/h3>

Z945X-10 型铸铁电动暗杆软密封闸阀主要外形及结构尺寸（mm（�/caption>

DN	L	D	D0	D1	b	f	z×Φd
50	178	165	125	99	20	3	4×Φ19
65	190	185	145	118	20	3	4×Φ19
80	203	200	160	132	22	3	8×Φ19
100	229	220	180	156	24	3	8×Φ19
125	254	250	210	184	26	3	8×Φ19
150	267	285	240	211	26	3	8×Φ23
200	229	340	295	266	26	3	8×Φ23
250	330	395	350	319	28	3	12×Φ23
300	356	445	400	370	28	4	12×Φ23
350	381	505	460	429	30	4	16×Φ23
400	406	565	515	480	32	4	16×Φ28
450	432	615	565	530	32	4	20×Φ28
500	457	670	620	582	34	4	20×Φ28
600	508	780	725	682	36	5	20×Φ31
