现象描述９�/span>

样品在电镜中长时间成像，或进行EDX成分分析过程中，可能会在测试区域形成“黑色方框”，这通常是由聚合物碳沉积引起、�/span>

成因分析９�/span>

当高能电子撞击样品表面时，它们产生大量低能二次电子（SE）。SE由于其较低的速度而与环境污染�?/span>气体分子具有高得多的相互作用面。它们分解有机污染，并在成像区域周围造成“碳沉积”（碳氢化合物或烃）。当表面被薄层烃覆盖时，二次电子产率将降低、�/span>

负面影响９�/span>

由于积碳影响，电子暴光区域将比周围的未曝光区域更暗，减少了电子显微镜图像中的材料对比度。研究表明，导电性越好，二次电子产额越高的样品，其发生碳沉积也越快。原因在于，对于这类观察样品，表面碰撞出SE越多，所以导致相互作用在表面生成的烃也越多越快。甚至随碳积影响，表面会累积电荷导致无法清晰成像。更有甚者，碳氢化合物污染严重的时候，可能会导致电子光学成像部件及探测器等污染，使电子束及成像漂移、�/span>

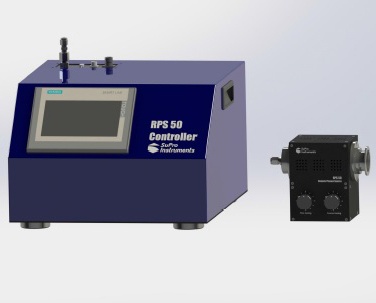

RPS50 SEM扫描电镜原位等离子清洗仪适用于SEM或FIB等电镜腔体内碳氢化合物的清洗及样品积碳清洗。采用远程RF射频离子源清洗，高效、低等离子体轰击损伤。核心部件采用国际一流品牌，保证设备具有优异的质量与稳定可靠性、�/p>

RF射频离子源通入氧气后产生的等离子体被电磁场束缚于离子源内部� O活性自由基与SEM腔室内碳氢化合物反应生成CO2，CO及H2O等被真空机组抽走�?终实现SEM腔室/样品积碳清洗之目的，同时提高SEM成像分辨率及衬度，缩短电镜抽真空时间、�/span>
