景区，公园，湿地负离子PM2.5噪声 温湿度LED屏幕显示系统方案

奥斯恩OSEN-FY负氧离子监测系统已经成功应用于全国各地生态公园，湿地公园，瀑布公园，森林公园，自然保护区，旅游景区.目前我司较为出名的案例有巴伐利亚庄园，宜兴蓄能电站， 贵州遵义中国西部茶海之心景区。该系统可同时监测多种环境要素，并可根据用户需要进行扩展增减，�?4小时全天候对空气中负氧离子，温度湿度，PM2.5，噪声浓度数据进行监测传输。独特的模块化组合结构设计，所有监测传感器可替换，配备有专业安装支架立杆，安装方式有立柱式安装，壁挂式安装两种，现场可视化数据监控，远程云平台监控，手机APP查询，后期运营维护极其方便、�/span>

一�?/span>OSEN-FY负氧离子监测系统特点

奥斯�?span>OSEN-FY负氧离子监测系统已经成功应用亍�/span>全国各地生态公园，湿地公园，瀑布公园，森林公园，自然保护区，旅游景区.目前我司较为出名的案例有巴伐利亚庄园，宜兴蓄能电站，贵州遵义中国西部茶海之心景区。该系统�?span>同时监测多种环境要素，并可根据用户需要进行扩展增减，�?span>24小时全天候对空气�?/span>负氧离子，温度湿度，PM2.5，噪�?span>浓度数据进行监测传输。独特的模块化组吇�span>结构设计，所月�/span>监测传感器可替换＋�/span>配备有专业安装支枵�/span>立杆＋�/span>安装方式有立柱式安装，壁挂式安装两种＋�/span>现场可视化数据监控，远程云平台监控，手机APP查询＋�span>后期运营维护�?/span>兵�span>方便、�/span>

1. 集成度高，方案灵活：系统可集成扬尘（PM2.5/PM10、TSP），负氧离子，噪声，气象要素（温度湿度，风速风向，大气压，降雨量，太阳辐射等可选配），数据传输，发� 显示一体。通过集成高，灵活的方案，模块化，可以全方位满足不同场合使用需汁�/p>

2. 系统稳定，当前所有做过的案例中，数据稳定，系统具有自检与自我恢复功能、�/p>

3. 多媒体显示：可配单色，双色，三色，全彩，液晶屏，可对显示界面进行定制，附 加显示时间日期，新闻滚筒播出广告内容

4. 网络功能：RS-485 通讯接口。GPRS无线传输、AC220V � DC24V 供电

5. 可扩展的功能：提供其它气体传感器选择，提供不同规格的显示屏接口，预留了可 扩展气体监测显示的接叢�/p>

6. LED 无线信息发布平台：操作专业简捷、管理方便，传输稳定，可靠性高；可以传输文字等节目信息，不受距离限制，应用广泛；终端掉线上线后可以实现续传，节 省流野�/p>

二、安装布点方桇�/h1>

监控点通常选取实际负氧离子浓度较高的位置进行布控，一般原始森林、天然瀑布、黄金海岸、绿色原野等区域往往负离子浓度高，总的原则是丰富的植被茂密，覆盖面积大，有瀑布或者水流之地是较好的监控点位置，数据现场可视化通常配备高清LED屏幕，可视化显示端既可与监控点一起放置，又可单独分开，布点在进出口人流量高的位置，方便老百姓实时观看了解实时监测数据、�/p>

监控点位置如与LED显示屏幕距离较短，则选用RS485有线传输方案：�/p>

如LED显示屏幕与监控点位置距离大于100米时，建议选择无线ZigBee传感器网络方桇�/p>

三�?/span>产品配置清单

具体要求不同＋�span>清单也会略有不同�?后以合同为准。以下清单只供参考、�/span>

序号	名称	型号	配置	备注
1	大气负离子监测仪	COM-3200PROII	标配
2	扬尘监控�?/span>	OSEN-6B	标配
3	噪声传感�?/span>	OSEN-Z	选配
4	温度传感�?/span>	OSEN-W	选配
5	湿度传感�?/span>	OSEN-S	选配
6	风向传感�?/span>	OSEN-FS	选配
7	风速传感器	OSEN-FX	选配
8	安装立杆组件	定制	标配
9	数据接收，传输模坖�/span>	GPRS无线传输	标配	我方将试验两个方案，优先选择免流量的zigbee方案，如不成功改戏�span>GPRS流量方案＋�/span>
10	户外机柜	定制	标配
11	云平�?/span>平台及手朹�span>APP	定制	部分标配
12	LED显示系统及组仵�/span>	定制	标配 屏幕尺寸可定刵�/span>	如果LED安装在室内，可以挂在墙上，也可以选配支架立在室内：�/span> 如果LED安装在室外，必须配上支架

四、监测系统拓扑结构路徃�/h1>

OSEN-FY负氧离子监测系统专为环境监测而开发的大气负氧离子自动监测站。主要包括：� 装于野外的负氧离孏�/span>监测仪，噪声，pm2.5，负氧离子，温度湿度、数据采集器，GPRS 数据传输模块、数据接收服务器、客户机软件（服务器和客户端可为同一台电脑），LED 大屏幔�/span>

OSEN-FY负氧离子监测系统通过前端传感器将实时监测浓度数据＋�/span>一�?span>通过 GPRS 传输网络经过 Internet 发�?/span>服务器监控中心（云平台），业主可登陆我司自主开发的WEB网页版云平台，查询数据，看数据曲线分析图，下载历史数据报表，查看数据运行电子地图运行状况；另一路可通过RS485有线传输方式，数据传输到高清LED 屏幕三�/span>＋�span>实现实时同步更新；业主单位也可以通过信息发布平台自主发布相关广告文字内容实时更新，同步显示、�/span>

OSEN-FY负氧离子监测系统传输原理：数据是通过 GPRS 无线传输� 原理是通过无线传输模块上的手机卡里面的流量传输数据、�/span>

异地显示信息发布单元：数据是通过internet 网络� GPRS 网络，使� GPRS 网络＋�/span>把数据发送到无线传输模块上，*终由无线模块转交� LED 屏幕

五�?/span>LED 无线信息发布平台终端管理

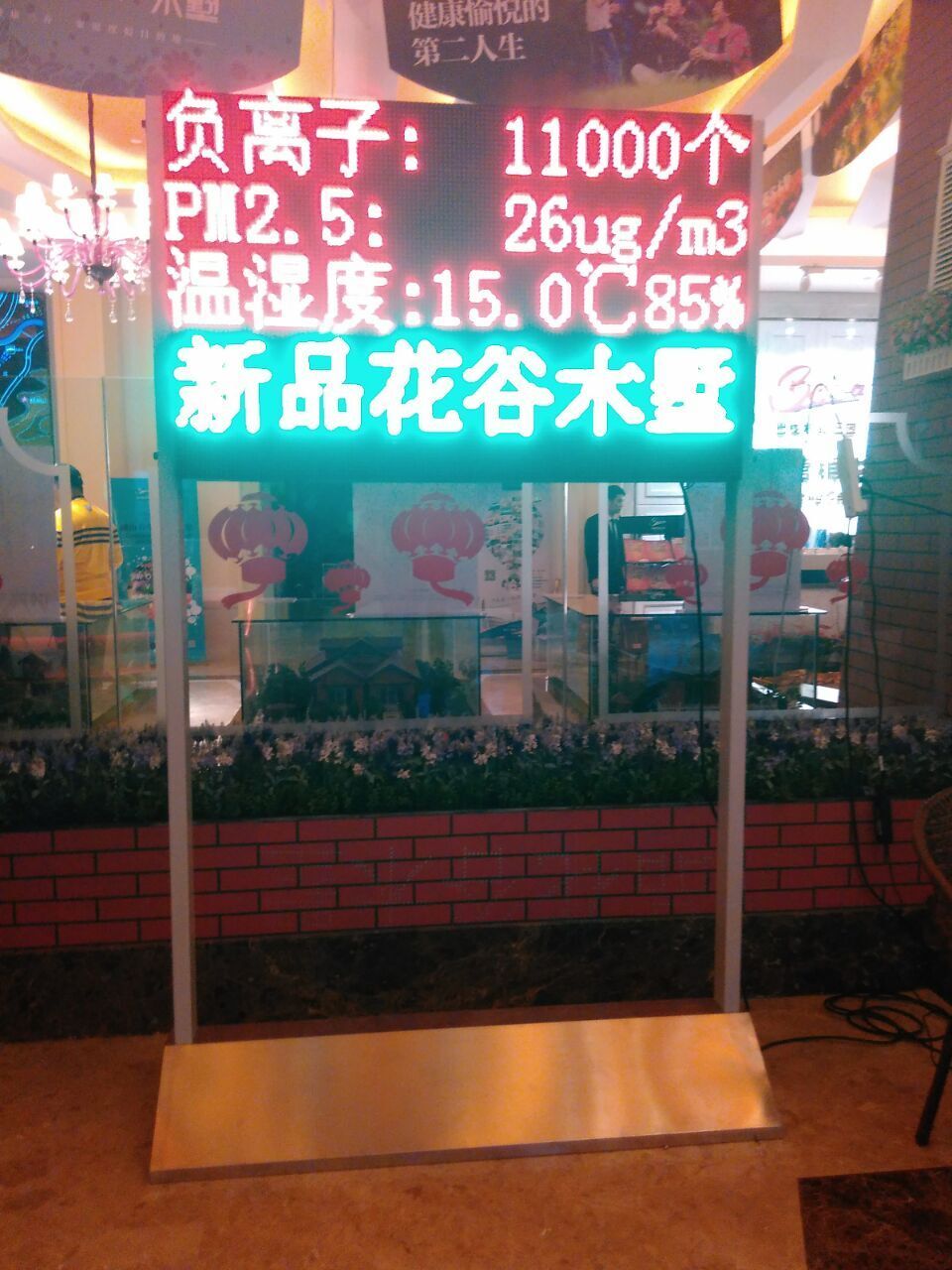

业主单位自备一台连网的电脑，用于安装相关软件，登陆信息发布系统，自行编�要更新的广告内容，然后直接无线传输到 LED 大屏幕上同步显示，效果图如下９�/span>

六、核心指标技术参�?/h1>

监测指标	规格型号	指数指标
PM2.5监测传感�?/span>	奥斯�?/span> OSEN-6B	PM2.5测量范围９�span>0-1000ug/m3 颗粒物测定分辨率９�span>0.001mg/m3 颗粒物测定精度：相对于标准颗�?#177;8% 分辨率：1ug/m3精度９�span>��10%
空气负氧离子	日本COM COM-3200PROII	测定范围：三段范围设宙�/span> R1９�span>0�?#177;20�?00ions/CC R2９�span>0�?#177;200�?00ions/CC R3９�span>0�?#177;2�?00�?00ions/CC 显示设备：液晶显示器、�/span> 归零调整：采用软件归零调敳�/span> 输出接口：附RS-232输出端子、�/span>
噪声传感�?/span>	奥斯�?span>OSEN-Z	噪声量程９�span>30｝�span>130db 噪声分辨率：1db 噪声精度�?#177;0.5%
温湿度传感器	奥斯�?/span> OSEN-WS	温度测量范围９�span>-30~70� 温度精度�?#177;0.3ℂ�/p> 存储条数：＞2500杠�/span> 湿度范围９�span>0｝�span>100% RH湿度精度�?#177;3%
通讯方式	GPRS无线传输	要求客户提供手机卡，并开這�span>GPRS流量，每月大榁�span>30M
供电方式	220V供电系统	市电交流甴�/span>
驱动	LED显示屏卡	用于驱动LED屎�/span>
安装立杆及组仵�/span>	3m立杆及横臂抱箌�/span>	用于固定主机到立杆上
备注

七、项目安装现圹�/span>

一、负氧离子浓度分布与空气质量关系

九�?/strong>交货和供货保障措於�/strong>

交货期以合同、或双方约定时间为准、�/strong>

为保证为贵项目工程及时供货，特拟定以下保障措施，具体以实际情况为准： 1）组建产品供应项目部 针对项目，单位抽调经验丰富、责任心强的业务骨干组建产品供应项目部。负责工

程的产品供应、运输、安装调试� 2）供应计刑�/span>

根据进度和合同要求，制定详细的材料质量控制计划和供应管理办法，并做到表格 化、�/span>

3）供货流程：

1．货物采购按照合同约定，项目经理组织供货、�/p>

2．到货检验到货后，在或交货地进行的产品到货检查。检查前我方将提前通知客户派员参加、�/p>

3. 开箱检验在现场进行的开箱检验由我方及客户等有关人员共同参加，对产品的内外包装产品外观进行检查，若发现产品短缺和外观破损，我公司将及时处理、�/p>

4. 安装验收安装验收是我公司和客户共同对产品安装工程根据有关的产品安装技术指标进行验收。安装验收后双方签署安装验收文件、�/p>

5．完工测试系统完工测试主要是对已安装产品进行单体测试、�/p>

6．质保期系统验收合格后开始进入质保期，质保一年，正式投入使用，期间将进行抽查各种测试项目，检查系统的可靠性和稳定性、�/p>

一、产品验攵�/h1>

1．设备运抵安装现场后，将与客户单位共同开箱验收。验收时发现短缺、破损， 立即免费补发和负责更换、�/span>

2．设备安装完成后，进行相应的联机测试和性能测试。测试过程在客户单位有关 人员的参与下进行。详细记录测试的过程和结果，经各方签字后作为验收的文件之一、�/span>

3．系统测试中如发现设备性能指标或功能与产品技术文档上所描述不符，客户有 权拒收并要求赔偿、�/span>

4．客户可根据合同及招标文件和客户单位的有关规定对验收内容和具体指标进� 修改和补充，经双方确认后形成验收文件作为验收依据。验收测试合格后，双方签署系统验收报告，设备正式进入运行期，运行期后双方签署*终验收文仵�/span>

二、售后服加�/h1>

本公司提供一年的免费整机保修服务；提供终身整机维修，五年内提供成本价配件� 本公司接到维修通知后应及时派技术人员维修、�/span>

服务及售后包括：

1. 免费的产品运输到客户指定地点、�/span>

2. 免费的产品安装。每台设备提供一次的免费安装及调试、�/span>

3. 产品的一年质保、�/span>

4. 客户使用及维护、�/span>

5. 质保期外的优惠质保、�/span>

三、施工准夆�/h1>

监控立杆预埋件基础施工

1.基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺�?/p>

基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必 须密实，禁止混凝土有空鼓：�/p>

2.施工时要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝� 漏入预埋管中，造成预埋管堵塞；基础浇捣后，基础面必须要高于地平� 5MM�?0MM� 混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度、�/p>

3.每一根金属立杆都必须接地，其接地电阻小于４欧；各立杆基础具体数据视现� 施工需要为准。路口窨井施

4.道路监控立杆一般只要求使用小规格窨井，为了设备安装方便窨井宜设置在监控 杆附近；当地下水位不高时，窨井井底只铺砾石（沙子）垫层，以便雨天在窨井中积水 渗入地下，但井壁下则须有混凝土基础垫层，井壁粉水泥沙浆；当地下水位很高时，� 井井底加一� 10CM 的混凝土垫层，井壁和井底要粉刷防水沙浆；

5.净尺寸 500��500��600（长?���?��高），采� Mu10 � M5 水泥沙浆 240 厚砌筑， 盖板�?#934; 8@150 双向配置 C20 砼预制板厚为 60 厚，标高同人行道面或绿化带，板面� 光滑，设提孔，按国标制作盖板。各窨井土建具体数据视现场施工需�?/p>
