一、概述：

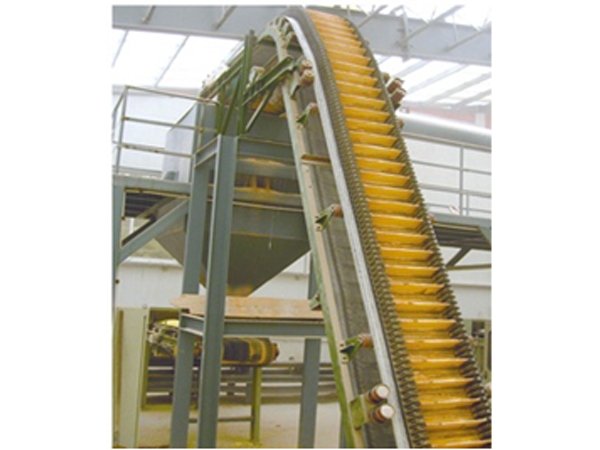

该系列产品主要用于散状物料的大倾角连续输送，采用具有波状挡边和横隔板的输送带。输送倾角?-90°?0°以下**），其特点为：用一台设备在狭小的空间可完成水平倾斜输送，具有通用带式输送机水平或小倾角输送可靠高、节能和斗式提升物料可靠经济的优点。本系列产品广泛用于煤炭、粮食、建材、化工、水电和冶金等部门，在环境温度为-19?+40℃内输送堆积密度为0.5-2.5t/m3的各种散装物料，对于输送有特殊要求的物料，如耐高温或具有酸、碱性、油类物质、有机浴剂等成分的物料，须在订货时提出，采用相应材料的特殊挡边输送带、br/>二、主要技术参数：
带宽B |
400 |
500 |
600 |
800 |
1000 |
1200 |
1400 |
||||||||
挡边高H |
60 |
80 |
80 |
120 |
120 |
160 |
160 |
200 |
160 |
240 |
200 |
300 |
240 |
400 |
|
*小横隔板间距 |
100 |
120 |
120 |
160 |
160 |
200 |
200 |
250 |
200 |
280 |
250 |
350 |
280 |
400 |
|
输送量（原煤、带?m/M3/h |
35° |
28 |
36 |
50 |
71 |
104 |
120 |
157 |
195 |
216 |
327 |
331 |
466 |
500 |
794 |
45° |
19 |
25 |
33 |
57 |
83 |
97 |
127 |
157 |
175 |
271 |
267 |
384 |
414 |
680 |
|
60° |
15 |
19 |
23 |
40 |
58 |
59 |
90 |
112 |
124 |
197 |
190 |
278 |
302 |
524 |
|
90 |
9 |
11 |
15 |
21 |
31 |
37 |
48 |
60 |
66 |
106 |
102 |
149 |
162 |
281 |
|
外型尺寸 |
头轮带面高H1 |
1200 |
1350 |
1615 |
1815 |
2000,2200 |
2300,2525 |
2525,2700 |
|||||||
尾轮带面高H2 |
690 |
800 |
950 |
1115 |
1250,1400 |
1600,1700 |
1600,1700 |
||||||||
中间段带面高H3 |
700 |
800 |
850 |
1115 |
850,1200 |
1400,1500 |
1600,1700 |
||||||||
中间段地脚高B1 |
580 |
850 |
1020 |
1220 |
1440 |
1690 |
1890 |
||||||||
注：本表中输送量?小横隔板间距计算，带速增减，输送量成倍增减，其他物料可参见此表确定、/p>
| 粒度mm | ?00mm |
?60 |
?50mm |
||
速度 m/s |
挡边高≤120mm |
倾角?0° |
2 |
1.6 |
|
倾角≤角60° |
1.6 |
1.25 |
|||
挡边高≤240mm |
倾角?0° |
2.5 |
2 |
1.6 |
|
倾角?0° |
1.6 |
1.6 |
1.0 |
||
