登录 注册
粉体应用

应用
某钨系延期药组分定量分析方法研究
通过研究某钨系延期药中各组分的化学性质及溶解性能,制定各组分分析方法。即采用重量法分析粘合剂及钨粉含?采用氧化-还原滴定法测定铬酸钡含量,余量作为过氧化钡含量。依据制定的方案对原材料回收率及钨延期药组分精密度进行试?测试数据(n=8)为粘合剂回收?8.93%、标准偏?SD)=0.09%,钨粉回收?9.97%、SD=0.13%,铬酸钡回收率100.02%、SD=0.24%,过氧化钡回收?9.99%、SD?.37%;结果表明该方法准确度?精密度好,可为不同型号配方钨系延期药验收提供理化分析依据?..

834

2017-04-13

应用
二硫化钨纳米粉体作为锂基润滑脂添加剂的摩擦学研究
制备了二硫化钨纳米粉体作为添加剂的锂基润滑脂,采用SRV-Ⅳ摩擦磨损试验机考察了二硫化钨对锂基润滑脂摩擦学性能的影?利用扫描电子显微镜（SEM）、能量色散X射线光谱仪（EDAX）、X射线光电子能谱仪（XPS）对磨损表面的微观形貌、元素含量和价态进行了表征,分析了其润滑机理.结果表明：二硫化钨纳米粉体能够显著提高锂基润滑脂的摩擦学性能.摩擦过程?二硫化钨纳米粉体在摩擦副表面产生吸附沉积,并在高温高负荷条件下生成含有Fe2O3、FeSO4、WO3和Fe3O4的化学反应膜,从而共同产生润滑作?...

2069

2017-04-12

应用
二聚酸型聚氨酯导电涂料的制备及其性能研究
以油脂二聚酸为基?银包铜粉及银粉为导电填料,制备了导电性能优良的单组份导电涂料,研究了导电涂料固化产物的电性能、力学性能、抗冲击性。当银包铜粉/银粉质量达到导电涂料质量?0%?固化产物体积电阻率可?.55×10^-4Ω·cm,附着力一?冲击强度?0 kg·cm,热分解温度达?00?玻璃化转变温度为105.6℃。本导电涂料适用期为8 h?..

1418

2017-04-07

应用
导电型丙烯酸酯压敏胶的研刵/a>
以丙烯酸酯树脂为基体、表面处理过的铜粉为导电填料,制备了导电丙烯酸酯PSA（压敏胶）。测定了铜粉的元素组?研究了不同含量、不同粒径的铜粉对导电PSA性能的影响。研究结果表明：当w（不同粒径的铜粉）≈50%（相对于PSA质量而言）时,导电PSA的体积电阻率迅速下?即达到了＂渗流阈值＂;铜粉粒径越小,导电PSA的＂渗流阈值＂越低;随着铜粉粒径的不断减?导电PSA的剪切强度增?但T型剥离强度变化不大?..

1310

2017-04-06

应用
铜粉添加量对铜酚醛树脂导电油墨性能的影哌/a>
以微米级铜粉为导电填料、酚醛树脂为粘接剂制备了导电油墨,并将该油墨以聚酰亚胺薄膜为基?采用丝网印刷技术制备导电涂层。研究了铜粉添加量对铜酚醛树脂导电油墨的黏度、固含量以及导电涂层的微观形貌、电阻率和附着力的影响。研究表?当铜粉添加量质量分数?0%?制备的铜酚醛树脂导电油墨具有良好的性能,该导电油墨经丝网印刷得到的导电铜膜经低温固化后具有良好的电性能,其电阻率最低可以达?3.865×10?Ω·cm?..

1590

2017-04-05

应用

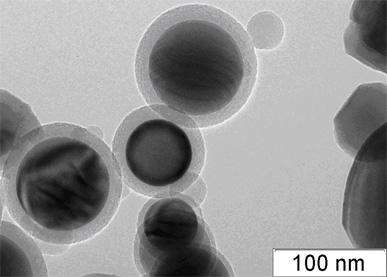

凝胶浇注法制备的纳米铜粉在导电胶中的应用
以硝酸铜、石墨为原料，采用新颖的凝胶浇注法制备纳米铜粉，并利用硅烷偶联剂KH550对制备的纳米铜粉进行表面抗氧化处理；然后以纳米铜粉为导电填料、以双酚A型环氧树脂（E51）为载体，加入适量的固化剂和稀释剂、除泡剂、促进剂等制备纳米铜粉导电胶。采用X射线衍射（XRD）和透射电镜（TEM）等对制备铜粉的物相、粒度和形貌等进行表征；对预处理前后的纳米铜粉进行热重与差热（TG？DSC）分析；并研究纳米铜粉添加量对所制备导电胶电阻率和连接强度等性能的影响。结果表明：采用凝胶浇注法可制备高纯度、分散性良好、平均粒度约?0 nm的类球形铜粉；经硅烷偶联剂处理后，纳米铜粉的抗氧化性能明显提高；纳米铜粉添加量对所得导电胶的体积电阻率和连接强度有较大影响，纳米铜粉添加量?0%（质量分数）的导电胶的体积电阻率?.7?215;10?Ω?183;cm，连接强度为11.4 MPa?..

1516

2017-03-30

应用
树枝状镀银铜粉的制备及在导电橡胶中的应用
采用置换还原法制备树枝状镀银铜?通过扫描电镜、能谱分析以及高温氧化试?研究了沉积过程、粉末性能以及用镀银铜粉为填充材料的导电橡胶性能。结果表?络合剂YH-10对银离子有较强的络合作用,树枝状铜粉表面镀覆一层均匀致密的银?电阻率达?.0001Ω·cm,表面未见氧化物出现。在150℃保?.5 h条件?镀银铜粉未被氧?表明粉末具有抗高温氧化性。制备的镀银铜粉和进口镀银铜粉为导电填料制备导电橡胶,其各项性能参数相当?..

1184

2017-03-30

应用
锰渣粉配制轻质高强混凝土的试验研穵/a>
以水泥、减水剂、沙子、锰渣粉为主要材料，通过经混合、成型、干燥工艺制得轻质高强锰渣混凝土，实验通过测定不同的锰渣粉含量和水泥用量条件下，对样品的坍落度、抗压强度、干表观密度、导热系数进行了分析，通过实验数据表明：锰渣粉混凝土的坍落度达?75mm，其抗压强度达到51MPa，完全满足一般施工要求，因此，锰渣粉是生产混凝土的良好材料，大面积应用锰渣混凝土，具有广阔的应用前景?..

1200

2017-03-29

应用
锌防护层修复涂料组分对防护性能的影哌/a>
基于锌防护层修复及钢结构防护的背?针对一种锌防护层修复涂?研究其组?复合锌粉、有?无机杂化改性剂)对涂层防护性能的影?并与同类进口产品对比分析。结果表昍在颜基比(质量?4:1?随复合锌粉含量的增加,涂层的附着力增?有机-无机杂化改性剂可有效提高涂层的附着力与耐蚀?多形态复合锌粉涂层的耐蚀性优于球状复合锌粉涂层的。在热浸锌、电镀锌、Q235(St3)基材?锌防护层修复涂层耐紫外大?000 h,耐盐雾大?000 h;且在Q235(St2)基材上耐盐雾大?000 h,其防护性能远高于同类进口产品的?..

1001

2017-03-28

应用
片层状颜料对醇溶性鳞片富锌底漆性能的影哌/a>
采用正硅酸乙酯为成膜物质,鳞片状锌粉为防锈颜料,制备了醇溶性鳞片富锌底漆。在配方中通过添加不同类型的片层状颜料,考察其对该型富锌底漆涂层性能的影响?..

1285

2017-03-28

推荐阅读
本期最?/a>
57页PPT了解第三代半导体碳化硅用金刚石材斘/a>
激光粒度仪制造商：德国新帕泰克有限公司入驻粉享這/a>
一张图揭露纸包不住火将成为过去
电工所承担的锂浆料电池项目通过验收
纯碱产业链全景图
石墨烯导热膜产业链全景图
一张图看懂粉体材料巨头Imerys（英格瓷）公号/a>
导热界面材料产业链全景图
话题
关于我们
相关平台
Copyright©2002-2025 Cnpowder.com.cn Corporation,All Rights Reserved
