� 概述

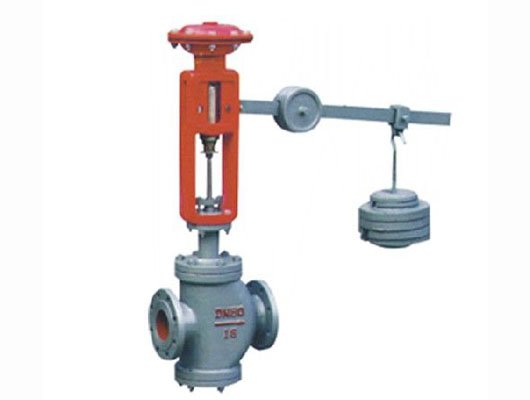

ZMHN直接作用压力调节阀，是一种不需要外加能源和操作介质，根据被控制一流体的能量自行操作并保持阀前或阀后变量恒定的调节阀。用来自动调节温度在200℃以下的非腐蚀性气体、石油、蒸汽压力为给定值，具有结构简单、动作可靠、维护方便，防火防爆等优点、�br/>� 阀佒�br/>�?nbsp; 式：直通双座铸造球型阀
公称通径�?5�?2�?0�?0�?5�?0�?00�?25�?50�?00mm
公称压力�?.6MPa

法兰标准：JB/T79.1-94�?9.2-94筈�/p>

�?nbsp; 料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
介质温度�?20�?200�?介质温度大于40℃时,需在上腔充水或充不于介质相混合的液�?也可在区压管线上加冷凝器)

压盖型式：螺栓压紧式

�?nbsp; 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填斘�/p>

� 阀内组仵�/strong>
阀芯型式：双座柱塞型阀�?br/>流量特性：快开
�?nbsp; 料：不锈钢（1Cr18Ni9Ti�?Cr18Ni12Mo2Ti）等
� 执行机构
�?nbsp; 式：气动薄膜杠杆执行机构
膜片材料：丁腈橡胶夹尼龙市�br/>环境温度�?25~+55ℂ�br/>膜盖接口：M16*1.5
膜盖材料：HT200
� 阀作用方式
有阀前式(K)和阀后式(B)两种、�br/>� 性能
泄漏量：小于阀额定容量�?*0.001
� 可调范围30�?
� Kv值和额定行程

公称通径	25	30	40	50	65	80	100	125	150	200
额定行程	4	7			10		13	19		27
Kv倻�/p>	10	16	25	40	63	100	160	250	400	630

� 工作原理
阀后式直接作用压力调节阀的调节信号，由阀后管道内取得，它随着作用在膜室上被调压力的增加，克服重锤所产生的力后，阀芯向下移动，逐渐与阀座闭合，使流通截面减小，阀芯向上运动，流通截面增加，直到被调压力等于给定值为止、�br/>阀前式直接作用压力调节阀的调节信号，由阀前管道内取得，它随着作用在膜室上被调压力的增加，克服重锤所产生的力后，阀芯向下移动，逐渐离开阀座，使流通截面增加，直到阀前的压力下降到给定值；反之，当膜室上压力减小时，重锤所产生的力使阀芯上升，逐渐与阀座闭合，使流通截面减小，直到阀前后压力增高到给定值、�br/>� 膜室类型、跎片配�?br/>

压力调节范围（KPa（�/p>	0.15-0.65	0.65-0.85	0.85-1.0	1.0-2.0	2.0-2.5	2.5-3.5	2.5-5.0	5.0-8.0	8.0-9.5	9.5-13
膜室类型	4			2				1
砣片重量(Kg)	12	17	21	8	11	18	30	17	21	30

� 外形尺寸

公称通径	25	32	40	50	65	80	100	125	150	200
L（mm（�/p>	185	200	220	250	275	300	350	410	450	550
H（mm（�/p>	665	675	703	713	787	827	955	1050	1072	1154
H1（mm（�/p>	117	120	139	144	188	208	220	268	278	320
D（mm（�/p>	1号膜室：185�?nbsp; 2号膜�?25�?nbsp; 3号膜室：375
