1.概述

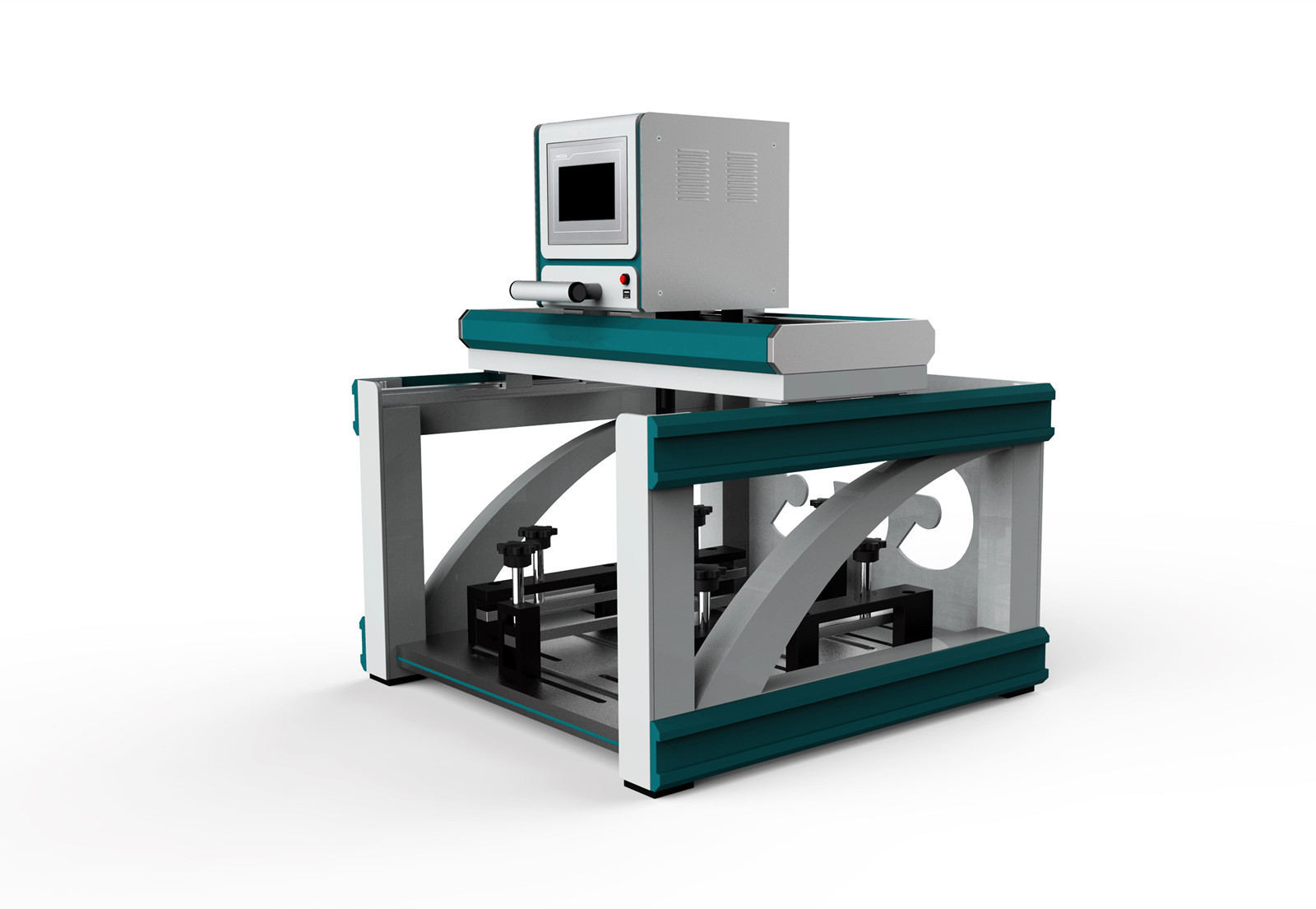

LBY-V拉拔试验机采用伺服控制系统，可实现匀位移加载和匀加力加载两种加载方式，效率高稳定性好。具有双传感器功能，测量范围更广，精度更高，使用更加灵活方便。采用触摸屏控制，人机操作界面友好。拉拔试验机内部设有行程限位和正负力值过载保护功能，可防止误操作引起试验机的损坏、�/span>

2.仪器功能

适用于干混砂浆、保温材料、陶瓷墙地砖胶粘剂、复层建筑涂料、建筑外墙用腻子的拉伸及粘接强度试验，符吇�/span>JC/T547-2005�?/span>GB/T9779-2005�?/span>JG/T157-2004规定的各种建筑材料粘接强度的检测、�/span>

3.特点

*触摸屏控制，人机交互界面友好、�/span>

*伺服驱动，连续匀位移加载和匀加力加载、�/span>

*具有双传感器功能，标准配置为一只传感器、�/span>

*无荷载时快速升降和一键自动回位功能、�/span>

*行程限位和正负力值过载保护功能、�/span>

*X-Y方向快速定位，尤其适用于一个试板上的多个试样的检测、�/span>

*配装单点卡具，方便单样测试、�/span>

*关节型丁字卡头，方便试件的定位装卸、�/span>

*活动压具，防止测试材料的弯曲变形。（非标配）

4.技术指标：

*传感器量程：10000 N (标配（�/span>

* 示值分辨率�?N

* 有效检测范围：1N - 10KN

* 试验机级别：0.5

* 拉拔方式：匀位移、匀加力

* 匀速拉拔速度范围�?.2mm/min - 200mm/min

* 匀加力拉拔速度范围�? N/S - 1000 N/S

* 试件宽度范围�?0 - 500mm

* 试件厚度�?0mm

* 测试头行程：100mm

* 卡头形式：关节型丁字卡头

* 驱动方式：交流伺服电机驱�?/span>

* 人机界面：触摸屏

* 电源：单相交�?20V / 50Hz

* 电机功率�?00W

*外形尺寸：长700mm�?00mm�?30mm

* 重量� 125kg

5.仪器组成

1机头

2触摸屎�/span>

3USB接口

4电源开兲�/span>

5力值传感器

6 万向芁�/span>

7 球头

8 机体

9 试件基板固定压条

10活动压具（非标配（�/span>
