德国秐�/span>尻�/span>绌�/span>

组合式便携充电测试分析仪

DC-CCS欧美标准咋�/span>CHAdeMO日本标准

便携充电分析仪用于判断充电好坎�/span>

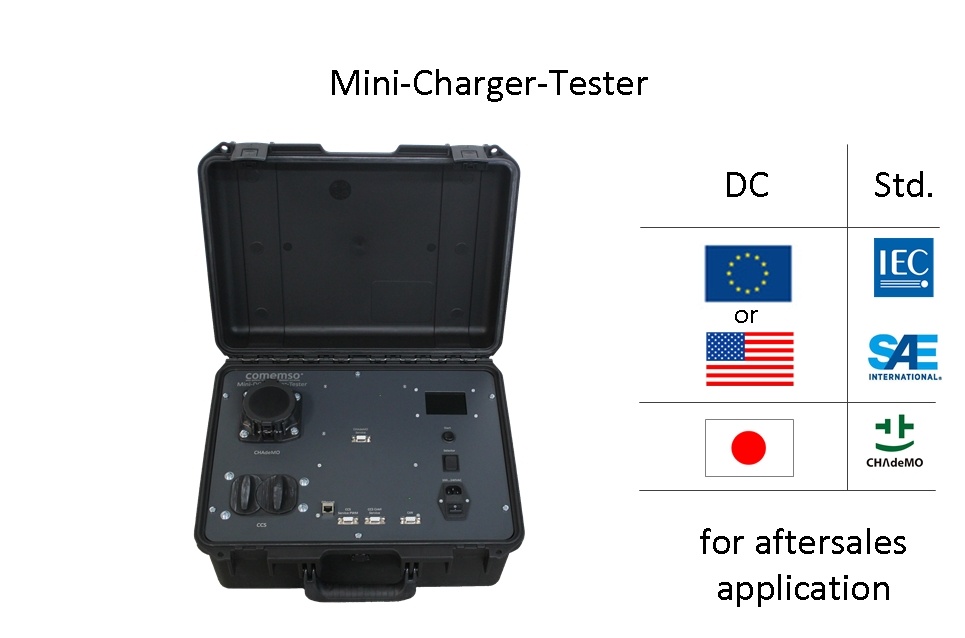

组合弎�/span>Mini-Charger-Tester便携充电分析仪可用于服务应用，维护和生产，作为简单的生产线末端测试、�/span>

DC-CCS欧美标准.

CHAdeMO日本标准.

在现场应用中测试EVSE /充电�?/span>

全自动测量：

?EV-电动车模拟通信以获徖�/span>EVSE充电

?EV-电动车模拟直流负载电路适合通讯

简单，快速，无需标准知识

输出测量直流DC直流电压和电�?/span>

输出通讯过程

输出测试结果（通过／失败）

德国科尼绌�/span>comemso通过售后应用迎接新的挑战

电动汽车的发展和售后服务为车辆和充电系统制造商带来了新的挑战。现场充电器的数量增加，因此服务应用的努力也增加。在每次充电器服务之后，需要进�?终测试以确认充电器仍然正常工作并确保在维修呼叫或维护时没有遗漏任何信息、�/span>

测试这一点，要么需要真正的EV，要么使用小型移动自动测试仪，例妁�/span>comemso组合弎�/span>Mini-Charger-Tester。小型移动测试仪的优势甚至增加了多充电器系统的服务，其中CCS咋�/span>CHAdeMO必须在相同的服务呼叫或维护中进行测试、�/span>

技术参�?/span>

总览

EV模拟

AC power supplyvoltage: 100 .. 240 VAC(Input) Weight: 15kg

Voltage: 300..350V(output)

Current: ca.5A

Size (L x W xD): 500mm x 400mm x240mm Operatingtemperature: -15 .. 40��C

CAN: CHAdeMO:Display

DC-CCS: CAN 1MBit/s，Ethernet

Test/analysisstandards: CHAdeMO: Version: 0.9.1�?.0.0＋�/span>

1.0.1 and1.1

CHAdeMO

Notebook: notrequired

Log/Result: Graphical ondisplay

DC-CCS

其它

DC-CCS: DIN 70121 or ISO15118

(selectable at PC Software，software isincluded)

Powerconsumption: max. 2000VA

Notebook: required� OS Win 7� 8 or10

Log/Result: Graphic on panels + CSVreport

模拟范围，精度等

DC-CSS测量

Voltage measurement:

Range 0 ..1000V

Resolution (CANInterface) +/- 100mV Accuracy(calibrated) +/-1V

Currentmeasurement:

Range 0 ..5A

Resolution (CANInterface) +/-100mA Accuracy (notcalibrated) +/-1A

RCD-sensormeasurement:

Range +/-30mA

Resolution (CANInterface) +/-100��A Accuracy (notcalibrated) +/-5mA

我们的目标：

使复杂的充电过程易于分析和测试！

适用于移动和机架使用的设备，以及适用于全球所有标准的设备、�/span>

小册子中所示的装置和部件就是例子、�/span>

实际外观因所选设备而异、�/span>
