KeysightEV1003A新能源汽�?/span>HEV/EV功率测试解决方案

—–�/span>Keysight RP7900电源＊�/span>PA2200 IntegraVision功率分析�

混合动力和电动汽�?/span>( H E V / E V )市场正在快速发展。随着汽车市场上的这类� 车逐渐增多，它们的设计和制造也带来了新的挑战。或�?显而易见的改变就是为传统的12 V平台添加高电压、高功率电池。混合动力和全电动汽车的电池电压达到300 V甚至更高。这些高电压不仅增加了这类汽车的成本＋�/span>同时也带来了 更高的风险、�/span>

Keysight是德科技�HEV/EV市场中的行业**合作＋�/span>帮助他们平稳地过渡到高电压、高功率测试的世界。是德科技已经设计了一款解决方�＋�/span>专门应对上述安全 、合规和环境问题 。这款解决方案是商用现货(COTS)再生电力系统＋�/span>具有高度整合的安全特�?/span>＋�/span>能够保护您的被测器件和人员。其再生能力使消耗的胼�/span>源能够清洁地返回输电罐�/span>＋�/span>节省因能耗和散热产生的成�＋�/span>同时不会对电网产生干扰。是德科 技解决方案和全球支持让您能够自信地部署高电压、高功率解决方案＋�/span>满足HEV/EV市场快速发展、高速增长的需求、�/span>

功率转换器测试解决方案的关键特�?/span>

提供安全和高效的EV/HEV元器件测试保护您的人员和您的被测器件

解决方案

RP7900系列再生电力系统SD1000安全断路解决方案PA2200系列IntegraVision功率分析�?/span>

RP7900再生电力系统

RP7900系列再生电力系统是解决方案的核心。其提供了电池仿真能劚�/span>＋�/span>例如2象限(供给/吸收)工作和可编程输出电阻。其还提供了额外优势＋�/span>可再生超迆�/span>85%的电力返回电网、�/span>

技术指�	RP7951A/RP7961A	RP7952A/RP7962A	RP7953A/RP7963A
直流额定倻�/span>
电压供给	0�500 V	0�500 V	0� 950 V
电流供给和吸攵�/span>	0���20 A	0���40 A	0���20 A
功率	5 kW	10 kW	10 kW
输出纹波和噪�1
CV 峰峰�	500 mV	500 mV	1000 mV
负载调节
电压	30 mV	30 mV	60 mV
电流	9 mA	17 mA	9 mA
电压编程精度2	0.03% + 60 mV	0.03% + 60 mV	0.03% +120 mV
电压测量精度2	0.03% + 80 mV	0.03% + 80 mV	0.03% + 160 mV
电流编程与测量精�2	0.1% + 12 mA	0.1% + 24 mA	0.1% + 12 mA
瞬态响�3
恢复时间	500��s	500��s	500��s
设置频段	1.25 V	1.25 V	2.375 V
1.�20 Hz�20 MHz＋�/span>具有电阻负载、端子非接地或任一端子接地、�/span>2.经过30分钟预热＋�/span>�25��C ��5��C的温度下测得;测量NPLC=1;1年内有效＋�/span>查看校准周期3.恢复到建立频段的时间＋�/span>而后负载从全负载�50%变到100%、�/span>

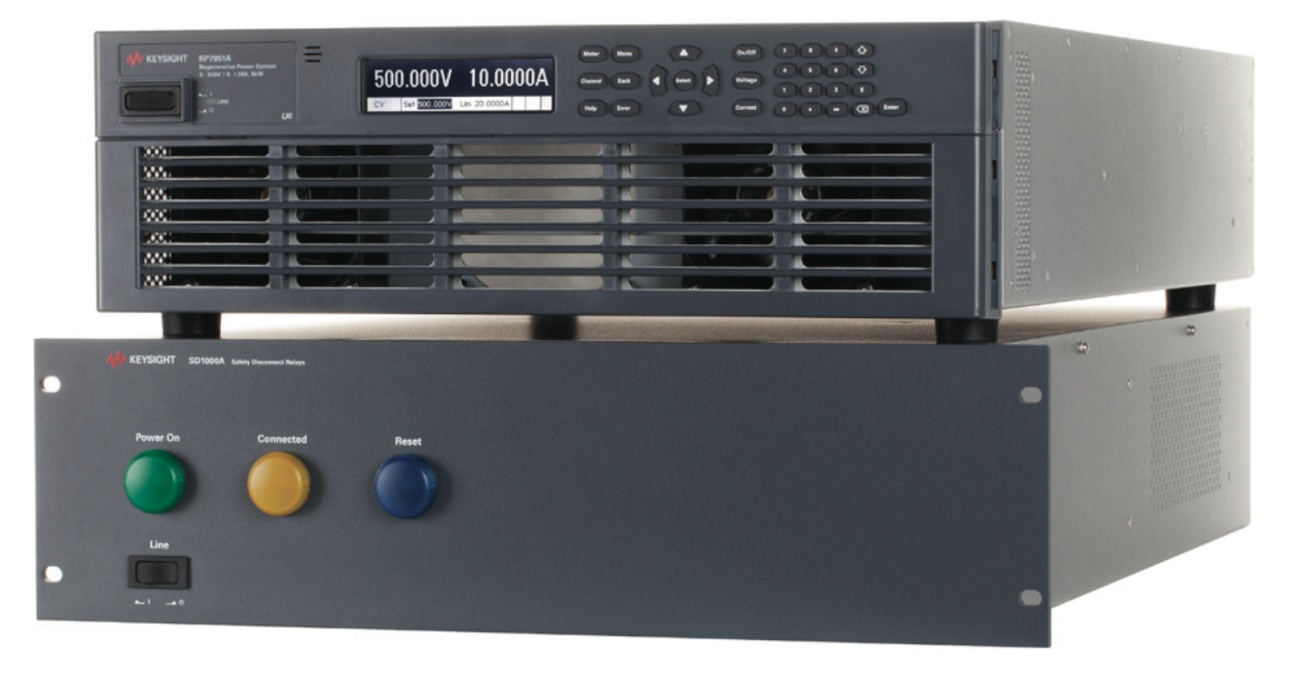

安全断路系统

安全断路解决方案专门设计用于不�/span>RP7900系列配合使用。在响应错误旵�/span>＋�/span>安全断路可以在不�?/span>15 ms的时间里移除输出电压＋�/span>从耋�/span>保护您的被测器和人员。错误可能由RP7900或用户产甞�/span>(紧�?/span>开兲�/span>)、�/span>

特征		Keysight SD1000A
功率继电器额定�		500 VDC; 60 ADC
继电器使用寿�?典型�?		100万次
符合的标�	EMC	符合欧洲测试与测量产品电磁兼容指代�/span>
		符合澳大利亚标准，带 C-Tick 标志
		� ISM 设备符合加拿� ICES-001 标准
		ISM 器件符合加拿� NMB-001 标准
	安全�	符合欧洲低电压指令，带CE标志�
		符合美国和加拿大安全规定
环境	工作环境	2.5 MHz(�? dB)
	温度范围	0��C�55��C(�40��C�55���?*持续功率� ��C降低1%)
	相对湿度	95% 或更�?无冷�?

	海拔高度	高达 ��2000籲�/span>
	储存温度	�?0��C�70��C
输出端隔�		输出端与其他端子或机箱地面的电势差不得超� ��950 V直流�
交流输入	标称�	单相;100�?40 VAC 输入�?0-60 Hz
	输入范围	86-264 VAC;47�?3 Hz
	功�	150 W
典型重量		33�?15千克)

PA2200系列IntegraVision功率分析�?/span>

目前＋�/span>全球对于能源和电力效率的关注日益增加＋�/span>工程师承受着巨大的压劚�/span>＋�/span>他们必须想尽一切办法提升电力转换系统的转换效率＋�/span>例如AC/DC电源�?/span>DC/DC转换器�?/span>DC/AC逆变器、太阳能逆变器、电池管理系统、电动汽车电源控制系统、卫星电源系统和通用航空航天与国防应用、�/span>而且＋�/span>交流用电设备也面临持续降低功耗并提高效率的需求。要设计具有高功率效率的产品�研发工程师需要通过严格的测量来确保其设计符合预定目栆�/span>＋�/span>特别是在复杂的瞬态条件下确保高效稳定的运衋�/span>＋�/span>而不会产生噪声或功率质量问题、�/span>

传统功率测量仪表无法执行精确的动态测野�/span>＋�/span>或测量随时间快速变化的功率＋�/span>而且示波器也旟�/span>法用于高精度的功率测量、�/span>

Keysight IntegraVision功率分析仪将精确的功率测量与示波器的直观显示、灵活触发和触摸屏操�?*结合＋�/span>可以让您轻松实现实时动态视图和测量以及设计性能的可靠验证、�/span>

单台仪器完成所有关键功率参数测野�/span>

‒�/span>功率分析仪的测量精度＋�/span>配合与示波器相同的波形显礹�/span>＋�/span>大大提升仪器设置、测量和数据刅�/span>析的效率?

�宽范围的隔离输入＋�/span>灵活满足不同测试场景的要汁�/span>?

�高速数字化仪的实时电压、电流和功率捕获＋�/span>使您可以查看瞬态、浪涌电流和状态变匕�/span>?

�时域和频域电压、电流与功率分析?

�12.1英寸高清触摸显示屎�/span>＋�/span>您可以轻松洞察自己的设计并获得全新的测量视野?

�小巧的外形设讠�/span>＋�/span>节省仪器的工作台占用空间?

Keysight IntegraVision功率分析仪一般特�?/span>

�功率分析仪的测量功能＋�/span>类似于示波器的显示和操控?

�基本精度高达0.05%＋�/span>确保**的测量完整�?/span>?

� PA2201A提供2个功率通道＋�/span>适用于单相测量与分析;PA2203配有4个功率测量通道� ?适合3相测量与分析?

�浮地、隔离的电压和电流输�?/span>＋�/span>可以方便且安全地进行连接?

� 5 MSa/s� 16bit数字采样?

�实时显示电压、电流和功率波形＋�/span>从而帮助您深入分析被测器件?

�体积導�/span>＋�/span>节省空间?

�大尺寸触摸屏支持触控操作和清晰的波形细节显示?

PA2201A/ PA2203A技术指栆�/span>
基本精度(50/60 Hz)		读数�0.05%
基本功率精度(50/60 Hz)		读数�0.1%
功率通道(电压和电�?	PA2201A	双通道
	PA2203A	4通道
电压测量带宽(-3 dB)		2.5 MHz (-3 dB)
电流测量带宽(2 A�50 A输入)		100 kHz (-3 dB)
电流测量带宽(外部输入)		2.5 MHz (-3 dB)
**电压	直接输入	1000Vrms(2000 V峰倻�/span>)
**电流	外部传感�?/span>	2Arms(6 A峰倻�/span>)�50Arms(100 A峰倻�/span>)
		10Vrms(30 V峰倻�/span>)
记录大小		同时对每个波�?多记�1.5 M�
数字转换速度		同时对每个波形进行采样，采样率高�5 MSa/s＋�span>分辨率为16佌�/span>
显示屏尺寸和类型 电压		12.1英寸电容屏，支持多点触控/手势操作
功率通道（电压和电流（�/span>
电压	连接器安全�?/span>	香蕉插口
	**电压	1000Vrms� 2000 V峰�
	输入阻抗	2 M��|| 12.5 pF
	量程	5 V� 10 V� 20 V� 50 V� 100 V� 200 V� 500 V� 1000 V
电流 直接连接	连接�?/span>	插拔式接线端子，菲尼克斯部件叶�1967469
	**电流	2Arms� 6 A峰值或50Arms� 100 A峰�
	输入阻抗	2 A输入: 60 m��+ 0.10��H 50 A输入: 6 m��+ 0.06��H
	量程	2 A输入: 10 mA� 20 mA� 50 mA� 100 mA� 200 mA� 500 mA� 1 A� 2 A; 50 A输入: 200 mA� 500 mA� 1 A� 2 A� 5 A� 10 A� 20 A� 50
外部传感�	连接�?/span>	隔离BNC
	**电流	10Vrms� 30 V峰�
	输入阻抗	100 k��|| 100 pF
	量程	50 mV� 100 mV� 200 mV� 500 mV� 1 V� 2 V� 5 V� 10 V
波峰因数		3，满量程(除非�?*输入额定值矛�? 在满量程�10%时，**波峰因数�30
电流输入保护		内部分流器测量路径未安装保险丝。用户应提供电流限制保护(保险� 或断路器)以及适当的电线长度。超过额定有效值电� 140% 的电流可能会给电流测量分流器造成** 性损坏。为 2A 分流器提供的内部保护机制可以避免错误连线而导致的 器件损坏，但如果电流预计超过 2 Arms，这种保护机制有可能失效、�/span>
隔离�		电压和电流端子从接地�1000 V CAT II额定值隔离。电压与电流的隔 离度�1000 V CAT II额定值�
