常州市万宝干燥设备有限公司是一家是生产氧化铁红颜料专用节能型两级空心桨叶干燥机串联系统_颜料氧化铁红干燥设备的制造型企业,公司具有很强的的产品开发能力，产品品种多达几十种，产品国内外、�/span>

我公司具有粉状、块状、条状、颗粒状、滤饼状、溶液、膏糊状等物料干燥的各种设备，可帮助用户对各种物料进行干燥实验选型，以便选用低投入、低能耗的干燥、除尘设备并对外输出优化的干燥技术、�/span>

一�?strong style="padding: 0px; margin: 0px; list-style: none;">氧化铁红颜料专用节能型两级空心桨叶干燥机串联系统_颜料氧化铁红干燥设备系统概述与设计背�?/span>

1.1 设备定位

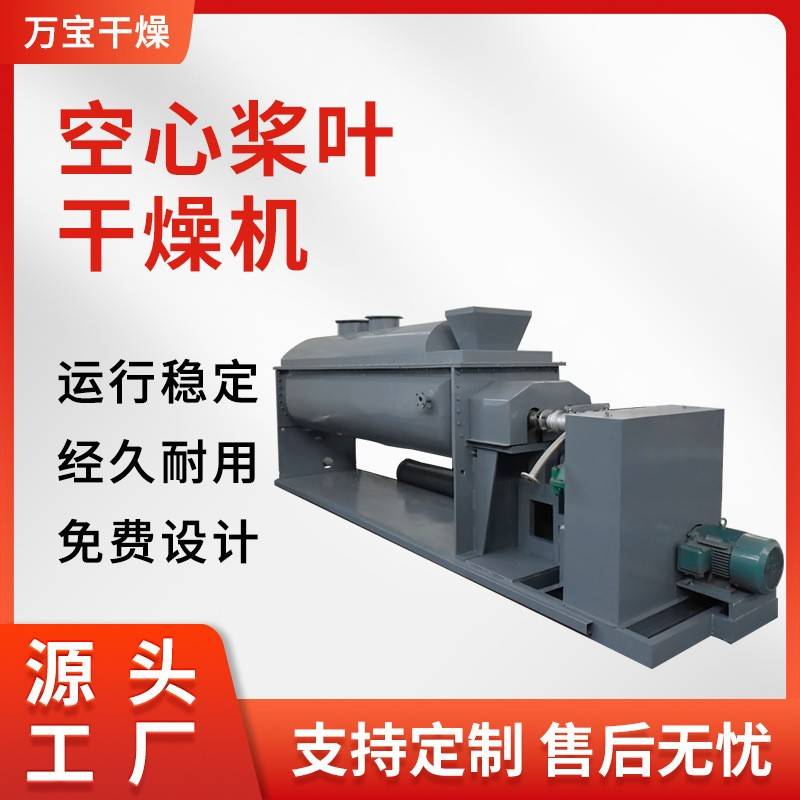

空心桨叶干燥机是一种以热传导为主的卧式搅拌型连续干燥设备，其核心特点是低速搅拌、楔形中空桨叶传热、节能高效。在颜料、染料等精细化工领域，空心桨叶干燥机被广泛应用于氧化铁红、氧化铁黄、炭黑、酞菁蓝等颜料的滤饼及膏状物料干燥、�/span>

针对氧化铁红颜料含水率高、粘性强、易团聚、热敏性等特点，本方案设计两级空心桨叶干燥机串联系统，通过梯度降速、梯度温度、梯度水分的多级调控策略，实现从高含水率滤饼到合格干粉的一站式连续干燥、�/span>

1.2 氧化铁红干燥工艺难点

难点 具体表现 设计应对

含水率高 滤饼含水� 50%-65% 两级串联、多级脱氳�/span>

粘性强 极易粘附、结� 低速楔形桨叶、强剪切

色泽保护 高温易变� 低温�?惰性气氛保抣�/span>

粒度均匀 易产生过粗颗� 控制桨叶间隙、串联过渠�/span>

节能要求 干燥能耗占比高 二次蒸汽利用、热能梯级利�?/span>

连续生产 需与前道滤饼工序匹� 连续进出料、自动化控制

二�?strong style="padding: 0px; margin: 0px; list-style: none;">氧化铁红颜料专用节能型两级空心桨叶干燥机串联系统_颜料氧化铁红干燥设备工作原理与结构特炸�/span>

2.1 设备工作原理

空心桨叶干燥机由带有夹套的W形槽体、成对空心桨叶、转轴、传动装置及配套设备组成。其工作原理如下９�/span>

湿物料进� � 楔形中空桨叶（通入热介质）� 物料在槽体内被搅拌、翻动、推迚�/span>

� 物料与桨叶热表面充分接触传热 � 水分蒸发 � 干料出料

关键传热机制：空心轴上密集排列着楔形中空桨叶，热介质（蒸�?导热�?热水）通入中空桨叶，热量以热传导方式传递给湿物料，物料中的水分受热蒸发，蒸发出的水蒸气由尾气抽走、�/span>

2.2 核心结构特点

结构 特点 优势

楔形中空桨叶 双楔形、密集排列、轴向交� 传热面积大、自清洁

W形槽� 大容量、U型截� 物料填充率高、避免死觑�/span>

夹套结构 槽体带外夹套 辅助加热、保�?/span>

搅拌� 低速旋转、连续推� 不破坏晶体、低剪切

密封系统 动静密封可靠 防止粉尘泄漏、惰性气氛维�?/span>

驱动系统 变频调� 适应不同物料特�?/span>

2.3 设备核心优势

空心桨叶干燥机具有以下优势：

能耗低：传热方式以热传导为主，热量利用率可� 90% 以上，单位能耗较常规热风干燥降低 30%-50%

热损小：热介质走桨叶内部，腔体外表面温度低，散热损失導�/span>

传热面大：单位体积内传热面积大，占地面积導�/span>

连续操作：可实现连续进出料，适合规模化生�?/span>

处理粘性物料能力强：楔形桨叶对粘性物料有强剪切、破碎作�?/span>

操作弹性大：可调参数多（转速、倾角、热介质温度、进料量），适应性强

三、氧化铁红干燥工艺路线设讠�/span>

3.1 氧化铁红生产背景

氧化铁红（Fe?O?）是一种重要的无机彩色颜料，广泛用于涂料、建材、塑料、橡胶等领域。其生产方法包括９�/span>

湿法沉淀法（硫酸法、硝酸法（�/span>

干法焙烧泔�/span>

副产物回收法

干燥工序位于"湿法沉淀→压滤→洗涤→滤饼干燥→粉碎→包�?quot;流程中，是氧化铁红颜料成品质量控制的关键环节、�/span>

3.2 完整工艺路线

滤饼进料（固含量 35%-50%）→ 螺旋输送机 � 一级空心桨叶干燥机

（高水分段）� 中间过渡螺旋 � 二级空心桨叶干燥机（低水分段（�/span>

� 出料螺旋 � 粉碎�?分级� � 吨袋包装

3.3 两级串联工艺优势

优势 详细说明

梯度降� 一级高速打散、二级低速抛先�/span>

梯度温度 一级高温高效脱水、二级低温保护色盷�/span>

梯度水分 一级去除自由水�?0%�?5%）、二级去除结合水�?5%�?.5%（�/span>

工艺稳定 单机负荷降低，参数易控制

节能降� 二级尾气可作为一级预热热溏�/span>

四�?strong style="padding: 0px; margin: 0px; list-style: none;">氧化铁红颜料专用节能型两级空心桨叶干燥机串联系统_颜料氧化铁红干燥设备详细设计

4.1 一级干燥机设计（高水分段）

功能定位：将含水� 50%-65% 的氧化铁红滤饼干燥至 10%-15%，完成主要脱水任务、�/span>

设计参数 规格

设备型号 KJG-50（参考）

传热面积 50 m2

槽体有效容积 2.0-2.5 m3

桨叶数量 双轴 4-6 练�/span>

主轴转� 8-15 r/min（变频调速）

桨叶形式 楔形、轴向交锘�/span>

设备长度 6-8 m

设备宽度 1.2-1.5 m

装机功率 55-75 kW

处理能力 2,000-3,000 kg 湿料/h

工艺参数９�/span>

参数 数倻�/span>

进料含水� 50%-65%

出料含水� 10%-15%

热介� 0.3-0.5 MPa 饱和蒸汽�?50-160℃）

热介质耗量 800-1,200 kg/h

干燥温度 140-160ℂ�/span>

物料停留时间 25-40 min

蒸发水量 1,000-1,500 kg/h

4.2 二级干燥机设计（低水分段（�/span>

功能定位：将一级出料（含水� 10%-15%）进一步干燥至�?.5%，并完成*终粒度整形、�/span>

设计参数 规格

设备型号 KJG-30（参考）

传热面积 30 m2

槽体有效容积 1.0-1.5 m3

桨叶数量 双轴 4 练�/span>

主轴转� 4-8 r/min（变频调速）

桨叶形式 楔形、抛光型

设备长度 5-6 m

设备宽度 1.0-1.2 m

装机功率 30-45 kW

处理能力 1,500-2,500 kg 半干�?h

工艺参数９�/span>

参数 数倻�/span>

进料含水� 10%-15%

出料含水� �?.5%（合格）

热介� 0.2-0.3 MPa 饱和蒸汽�?25-135℃）

热介质耗量 300-500 kg/h

干燥温度 110-130℃（低于一级）

物料停留时间 20-30 min

蒸发水量 200-400 kg/h

4.3 关键设计要点

�?）桨叶形式选择

桨叶类型 适用场景 本方案应�?/span>

标准楔形桨叶 一般膏状物� 一级、二级均可用

加强型桨� 高粘度、易结块 一级主�?/span>

抛光型桨� 细度要求� 二级优逈�/span>

破碎型桨� 含块状物� 一级入口段

�?）轴端密�?/span>

针对氧化铁红颜料易染色、细粉多的特点，轴端密封采用９�/span>

双端面机械密� + 氮气吹扫保护

防止粉尘外漏、避免空气进入影响色盷�/span>

�?）转速匹酌�/span>

空心桨叶干燥机的转速与处理量、物料性质密切相关，应根据湿物料的粘度和处理量进行调节９�/span>

一级：8-15 r/min（高剪切、打散）

二级�?-8 r/min（低剪切、抛光）

�?）热介质选择

热介� 温度范围 适用场景

0.6 MPa 蒸汽 158� 一级高温段

0.3-0.4 MPa 蒸汽 130-140� 一�?二级过渡

导热� 150-250� 高温需求时

热水 80-110� 低温段、二级保抣�/span>

五、节能型系统集成设计

5.1 节能技术体糺�/span>

�?）热能梯级利�?/span>

一级高温冷凝水�?50℃）� 闪蒸罐产生低压蒸� � 用于二级加热

二级冷凝水（130℃）� 余热回收装置 � 用于车间采暖或进料预�?/span>

节能效果：综合热能利用率可达 85%-95%，较单级干燥节能 25%-35%、�/span>

�?）尾气余热回攵�/span>

一级尾气（100-110℃）� 预热进料滤饼�?0�?0℃）� 进入二级尾气 二级尾气�?0-90℃）� 冷凝水回� + 尾气洗涤塓�/span>

节能效果：尾气余热回收可降低 10%-15% 的总能耗、�/span>

�?）二次蒸汽利�?/span>

在真空操作条件下，水分蒸发产生的二次蒸汽也可作为热源的一部分，通过冷凝-再加热循环利用、�/span>

5.2 工艺流程国�/span>

蒸汽�?.6MPa（�/span>

━�/span>

▻�/span>

┌────────────────────────┏�/span>

�?nbsp; 一级空心桨叶干燥机 � � 进料�?0-65%水分（�/span>

�?nbsp; （高温高效段�?nbsp; � � 一次出料（10-15%水分（�/span>

└────────────────────────┗�/span>

�?nbsp; ━�/span>

� 一级尾�?nbsp; � 一次蒸汽冷凝水

�?nbsp; ▻�/span>

预热�?nbsp; 闪蒸罐（产生低压蒸汽（�/span>

�?nbsp; ━�/span>

└───────┬───────┗�/span>

▻�/span>

┌────────────────────────┏�/span>

�?nbsp; 二级空心桨叶干燥�?nbsp; � � 一次出斘�/span>

�?nbsp; （低温保护段�?nbsp; � � 合格成品（≤0.5%水分（�/span>

└────────────────────────┗�/span>

�?nbsp; ━�/span>

� 二级尾气 � 二次冷凝氳�/span>

�?nbsp; ▻�/span>

冷凝�?洗涤�?nbsp; 余热回收装置

5.3 自动化控制系绞�/span>

控制项目 控制方式 控制精度

蒸汽流量 电动调节阀 ±2%

桨叶转� 变频� ±0.5 r/min

进料速率 变频螺旋+称重 ±1%

出料含水� 在线红外/微波测水 ±0.2%

槽体温度 多点热电� ±1ℂ�/span>

尾气湿度 湿度传感� ±3%

系统负压 压力变送器 ±50 Pa

六、设备选型与配置清協�/span>

6.1 主设备配�?/span>

序号 设备名称 规格型号 数量 功率

1 一级空心桨叶干燥机 KJG-50 1 � 55-75 kW

2 二级空心桨叶干燥� KJG-30 1 � 30-45 kW

3 进料螺旋输送机 LS-300 1 � 5.5 kW

4 中间过渡螺旋 LS-250 1 � 3 kW

5 出料螺旋冷却� LS-250+冷却夹套 1 � 4 kW

6 闪蒸� 0.5 m3 1 � -

7 一级尾气预热器 列管� 10 m2 1 � -

8 尾气冷凝� 15 m2 1 � -

9 尾气洗涤� φ600×3500 1 � -

10 引风� 4-72-6C 1 � 18.5 kW

11 循环水泵 ISG65-160 2 � 4 kW

12 蒸汽分配� DN150 1 � -

13 PLC 控制� 西门� S7-1500 1 � -

6.2 材质选择

接触物料部位 推荐材质 理由

桨叶本体 SUS316L / 2205 双相� 耐腐蚀、耐磨

槽体内壁 SUS316L 防止铁离子污染色盷�/span>

槽体夹套 Q345B 碳钢 非接触、降低成�?/span>

轴端密封 硬质合金 + 柔性石� 耐磨、可靟�/span>

螺旋输送机 SUS304 接触物料部分

管道 SUS304 -

特别说明：氧化铁红颜料对铁离子污染极为敏感，会影响色光和纯度，因此与物料直接接触的设备部件应采用高等级不锈钢材质，并严格控制加工精度和表面粗糙度、�/span>
