Ø研究背景９�/span>

磷酸铁锂在新能源电池领域具有广泛的应用前景，它的原材料来源广泛，成本相对较低，在钴、镍等原材料价格上涨的情况下，磷酸铁锂的成本优势更加突出。且磷酸铁锂的安全性高，稳定性好，不易发生燃烧和爆炸等危险情况；它的循环寿命长，能够经受多次充放电循环而性能不显著下降，可有效降低使用成本。但是，磷酸铁锂也面临一些挑战，如能量密度相对较低，在相同体积下所能存储的电能较少，限制了其在对能量密度要求极高的应用场景中的使用，同时，其导电性较差，会影响电池的充放电速率和功率性能，因此对磷酸铁锂的制备工艺还需要进行技术改进和优化。如今，各国对新能源产业的扶持政策不断增多，为磷酸铁锂相关产业的发展提供了有利支持，推动其市场规模不断扩大，因此对磷酸铁锂各指标进行评判具有重要意义，本文为探究磷酸铁锂材料的抗压性能，采用苏州利电的粉末压溃测试系统PMNS-100（设备图如下所示），对不用工艺下的磷酸铁锂样品进行测试表征、�/span>

Ø测试方案９�/span>

1�?/span>测试样品９�/span>磷酸铁锂：�/span>

2、测试参数：

①粒径大小D50�?-9 μm：�/span>

②测试模式：加压模式0-50mN，速率�?μm/s、�/span>

Ø测试结果分析９�/span>

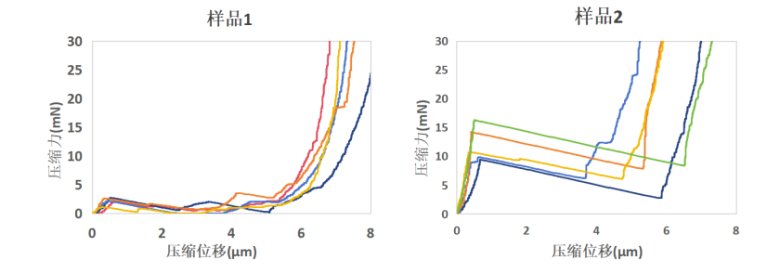

国�/span>1９�/span>不同粒径梯度下的硅样品的应力应变曲线国�/span>

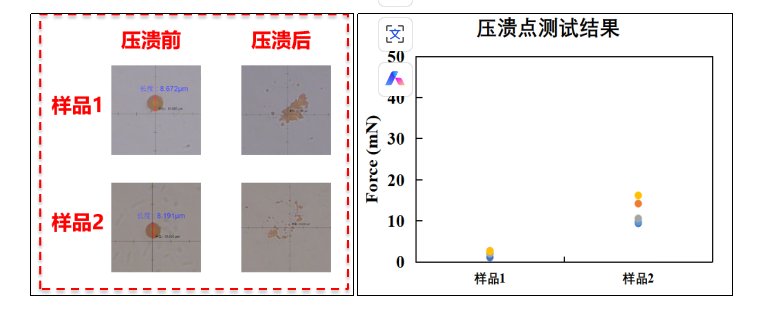

�?：样品压溃前后图�?amp;压溃力散点汇总图

由压溃力散点图可知，相同粒径梯度下的磷酸铁锂材料在压溃过程中表现出一定差异，样品1的压溃力均值为2mN左右，样�?的压溃力均值为12mN左右，压溃力大小分布呈现为样�?>样品1，可知样�?比样�?的抗压性能更好、�/span>

Ø结论

在充放电过程中，电池内部材料会因化学反应等因素产生应力变化，具有良好抗压性的材料能承受这些应力，保持电极结构稳定，防止电极变形、破裂或粉化＋�/span>从耋�/span>延长电池使用寿命，因此材料的抗压性研穵�/span>对提高电池性能具有重要意义、�/span>
