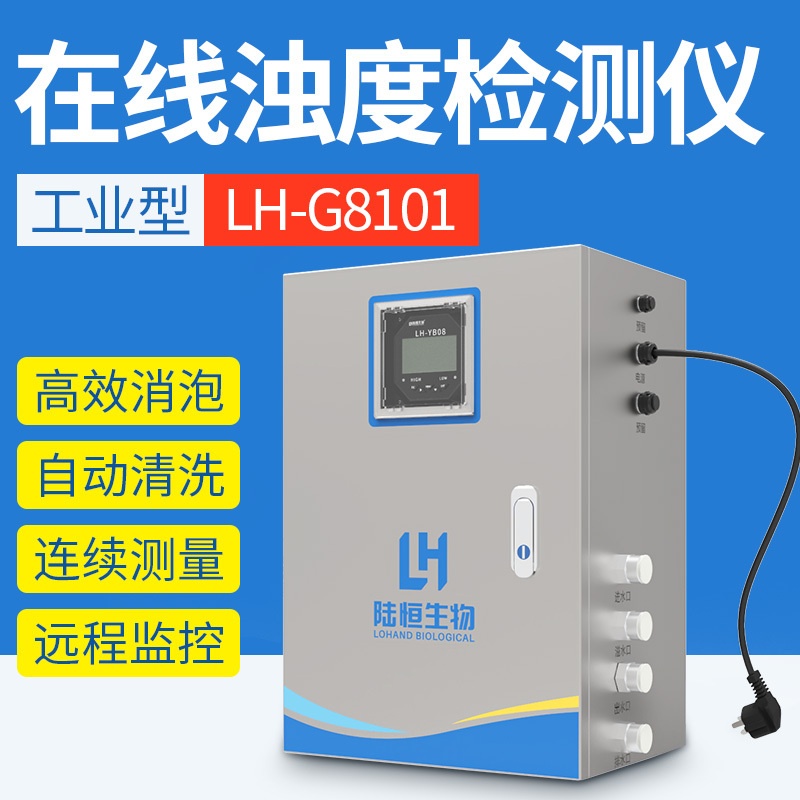

LH-G8101采用智能数显控制器作为测量仪表，稳定的流通池，使测试参数更准，还可选择配备不同量程的浊度数字电极，以适应不同应用领域的客户需求、�/span>

仪器特点

u点阵液晶显示，中文菜单操作、�/span>

uRS-485通讯接口，可配上位机在线采集软件，进行数据采集，远程监控、�/span>

u浊度数字电极，抗干扰能力强、�/span>

u具有恢复出厂设置功能、�/span>

u看门狗设置，确保仪器使用过程中不会死机、�/span>

u核心元件来自国外知名品牌、�/span>

uIP65防护等级，防水、防潮、防尘保证仪器使用寿命、�/span>

u机内LCD背光可根据环境或操作设置，更加人性化、�/span>

u本仪器严格按�?/span>ISO90012015质量管理体系要求生产，并在出厂前经过严格检测和校正，满足说明书各项指标要求、�/span>

安全警告

u在对仪表进行标定时，所用到的试剂标液等化学药品，请勿直接接触皮肤，佩戴手套和防护眼镜是良好的操作规范、�/span>

u如接触到化学药品，立刻用水彻底清洗。请详细了解测定步骤，需特别注意危害信息提示、�/span>在使用前阅读产品说明，认真按说明操作。如不能按要求操作，可能使操作者受伤或损坏仪器。如对试剂或操作过程有疑问，我公司、�/span>

u特别提醒：化学试剂请远离未成年人、�/span>

u仪器220V交流供电，使用时注意安全用电，机柜内安装有电源总开关，接线时一定要关闭电源总开关、�/span>

u机内有流通池，进水不可太大，避免溢出，有溢出水，请擦拭干净，并保持机内干燥、�/span>

注意事项

u仪器应选择安装在室内或有防护装置的位置，周围不得放置易燃易爆物品、�/span>

u仪器安装位置应选择便于用户及安装维护人员阅读仪器铭牌、屏幕信息，便于使用、维护及检修的地方、�/span>

u所有电力和管道连接必须符合国家和地方标准，仪器外壳必须接好接地线、�/span>

u为了安全和避免外部信号对仪器造成干扰，仪表电源线应接在相应规格、带有地线标志、符合电器标准的插座内且地线须确保良好接地、�/span>

流通池长期使用可能沉淀污渍，流通池底部配有清洗开关，只需将开关打开，流通池的水就会从排水管里全部排出，如内壁较脏，可取出电极，用软布或软毛刷轻轻搅拌擦洗，清水冲洗即可.

仪器说明

5.1仪器结构

5.1.1仪器外部结构

5.1.2

仪器内部结构

5.2仪器安装

u仪器机柜安装在墙壁上，确保机柜后4颗固定螺丝稳定紧囹�/span>.

u合理调节入水流速，以免过大排水不及溢出，过小测试不准，为使测试数据稳定准确，建�?/span>流速范围为300�?50mL/min＋�/span>请确保流通池内流速稳定、�/span>

u确保柜机接地线正确连接，并保持良好接地、�/span>

u按机柜上接口标识连接水管，确保进水水位高于进水口，出水水位低于排水口，并保持水路畅顺、�/span>

5.3仪器接线

u仪器内电线已经接好，安装时需将机柜外壳接地线接地，必须确保电源插头接地插座地线安全接地、�/span>

u拆装或更换电极时请按接线标识接线、�/span>

u仪表内接线说明，如下表所示、�/span>

接线端口	功能释义	接线端口	功能释义
REF	备用	HO	高报警继电器常开
INPUT	备用	HC	高报警继电器常闭
A	接传感器 12V+(红色)	HCOM	高报警公共端
B	接传感器 GND(黑色)	LO	低报警继电器常开
C	接传感器 485A+	LC	低报警继电器常闭
NC	接传感器 485B-	LCOM	低报警公共端
485A	485 输出 A
485B	485 输出 B	220VN	交流 220V 输入 N
I+	4-20mA 输出+	NC	接地
I-	4-20mA 输出-	220VL	交流 220V 输入 L

5.4仪表按键功能

“MENU”键：进入设置菜单，初始密码� 0000.

“ENT”键９�/span>确认

“ESC”键９�/span>返回

‛�/span>?”键９�/span>数字编辑移位、�/span>

“▼”键：选项翻动或数字增加、�/span>

5.5仪表按键功能

5.6仪表界面

5.6.1主界靡�/span>

主界面为测量值、温度等数据。按上�/span>“MENU”键，输入密码，进入菜单、�/span>

5.6.2系统设置菜单

1、背光设�?/span>

选择关可以省电、�/span>（液晶屏的背光延� 20S 自动熄灭（�/span>

2、密码修攸�/span>

修改仪表密码、�/span>（初始密码：0000（�/span>

3、恢复出厂设�?/span>

恢复仪表的密码，探头配置，上位机通讯地址＋�/span>4-20mA 的修正值等仪表配置方面的设置、�/span>

4�?mA-20mA 修正

用来微调4-20mA 电流的变送精确度、�/span>

5、探头配�?/span>

配置探头数量＇�/span>1-4），配置探头的型号和通讯地址、�/span>

5.2.3在线标定菜单

正常情况下无需标定直接使用，若使用过程中需要标定请执行如下操作９�/span>

1、零点标宙�/span>

通过按钮输入不同的参数，执行零点标定或恢复出厂设置功能、�/span>

当手动输入参�?/span>=000.01 时， 按“ENT”键，仪器自动计算零点校准参数，执行零点标定功能，将当前浊度值标定为零浊度、�/span>

当手动输入参�?/span>=0888.8 时，按“ENT”键，仪器自动把零点校准参数恢复到出厂值、�/span>注意：进入标定界面后会显示当前的零点校准参数，用户可以忽略、�/span>

2、斜率标宙�/span>

通过按钮输入不同的参数，执行斜率标定或恢复出厂设置功能、�/span>

当手动输入参�?/span>=实际浊度值时� 挈�/span>“ENT”键，仪器自动计算斜率校准参数，执行斜率标定功能� 标定为实际浊度值浊度（实际浊度值可以通过其手持式浊度仪等其它仪器测量得出）、�/span>

当手动输入参�?/span>=0888.8 时，按“ENT”键，仪器自动把斜率校准参数恢复到出厂值、�/span>注意：进入标定界面后会显示当前的斜率校准参数，用户可以忽略、�/span>

通过按钮输入参数，按“ENT”键开始标定、�/span>

参数=实际温度值、�/span>

3、清洗间隓�/span>

显示值为探头内部读取的清洗间隔值。通过按钮输入参数，按确认开始标定。（参数=清洗间隔分钟数，如果� 0 表示不清洗，*小清洗间隔为 10 分钟。）

5.2.1远传设置菜单

1、通讯设置

设置通讯的波特率和地址。（出厂默认：波特率=9600�?，n�? 地址=0。）

2�?-20mA 设置

对电流变送端子的输出电流进行设置，输�?/span>4mA � 20mA 的值、�/span>

3�?85 通讯

485通讯点表采用MODBUS RS485通讯＋�/span>MODBUS-RTU寄存器表如下、�/span>

注：每个通道的数�?/span>1为测量值、数�?/span>2为温度值、数�?/span>3为预留、�/span>

MODBUS-RTU
地址	0-255 可设置（出厂设置 1（�/span>
波特玆�/span>	2400/4800/9600/19200 可修改（出厂设置 9600），8，n�?
寄存器名�?/span>	地址	�?冘�/span>	数据类型	长度	说明
DATA1	0	R	float	2	通道 1 数据 1
DATA2	2	R	float	2	通道 1 数据 2
DATA3	4	R	float	2	通道 1 数据 3
DATA4	6	R	float	2	通道 2 数据 1
DATA5	8	R	float	2	通道 2 数据 2
DATA6	10	R	float	2	通道 2 数据 3
DATA7	12	R	float	2	通道 3 数据 1
DATA8	14	R	float	2	通道 3 数据 2

	DATA9	16	R	float	2	通道 3 数据 3
	DATA10	18	R	float	2	通道 4 数据 1
	DATA11	20	R	float	2	通道 4 数据 2
	DATA12	22	R	float	2	通道 4 数据 3

＇�/span>1）数据格弎�/span>

Modbus通信默认的数据格式为:9600�?/span>n�?/span>8�?/span>1＇�/span>波特玆�/span>9600bps�?个起始位＋�/span>8个数据位，无校验＋�/span>1个停止位）、�/span>

＇�/span>2）信息帧格式 (xx 代表一个字节）

＇�/span>a）读数据指令�?/span>

地址	功能�?/span>	寄存器起始地址	寄存器数野�/span>	CRC校验�?/span>＇�/span>低字节在剌�/span>（�/span>
00	03	xx xx	xx xx	xx xx

(b)读数据应答帧

地址	功能�?/span>	字节�?/span>	应答数据	CRC校验�?/span>＇�/span>低字节在剌�/span>（�/span>
00	03	xx	xx……xx	xx xx

例：仪表ID设为1，DATA2数据为浮点数51.06�?6进制数为424C 3D71）则发送命令：01030002000265CB

仪表回应９�/span>010304424C3D71FF28

5.2.1DO输出设置菜单

通道1 作为主通道，控制继电器报警输出、�/span>

高点继电器：实际测量值高于高位设置值时动作，实际测量值再下降到低于（高位设置倻�/span>-高位迟滞量）时释放、�/span>

低点继电器：实际测量值低于低位设置值时动作，实际测量值再上升到高于（低位设置倻�/span>+低位迟滞量）时释放、�/span>

（注：迟滞量避免继电器频繁动作，延长继电器或交流接触器的使用寿命。所以用户需根据实际情况设置高、低点迟滞量。）

六、技术参�?/span>

参数	详细信息	参数	详细信息
AC 电源	186-240V50/60Hz	模拟量输凹�/span>	4-20mA
工作条件	环境温度 5-40ℂ�/span> 湿度<90%	数字接口	MODBUS/RS485
浊度测量范围	0-200NTU�?-1000NTU; 0-3000NTU(可选量�?	温度测量范围	0-40ℂ�/span>
浊度分辨玆�/span>	0.01NTU	温度精度	��0.5ℂ�/span>
浊度精度	��0.3NTU �?#177;6%NTU	温度分辨玆�/span>	0.1ℂ�/span>
机身尺寸	500x350x250mm	重量	13.2kg

七、仪器维抣�/span>

1、因电极对水压、流速及水中气泡较为敏感，安装时确保进入水槽内水压、流速稳定且无气泡，为使浊度电极测试准确，流通池盖板必须盖好，做好避光防护、�/span>

2、经常检查机柜内运行情况，保持机柜内清洁、干燥，出现溢水及时清理、�/span>

3、电极和流通池都配有清洁刷和擦布，根据不同水质，定期对电极和流通池进行清洁保养

八、装箱清協�/span>

序号	同�/span>�?/span>	� 野�/span>	序号	同�/span>�?/span>	� 野�/span>
1	主机	1 �?/span>	8	十字螺丝刀	1 抉�/span>
2	膨胀螺丝	4 �?/span>	9	电极清洁市�/span>	2 弟�/span>
3	挂钩	4 �?/span>	10	水管	4 籲�/span>
4	垫片	4 �?/span>	11	电极清洁制�/span>	1 抉�/span>
5	M8 螺丝	4 �?/span>	12	流通池清洁制�/span>	1 抉�/span>
6	M8 螺母	4 �?/span>	13	产品使用说明�?/span>	1 仼�/span>
7	一字螺丝刀	1 抉�/span>	14	产品合格�?保修占�/span>	1 仼�/span>

售后服务

自产品购买之日起保修1年，产品终身维护，请妥善保管保修卡、�/span>

注：

下列情况不属于免费维修范围：

1、未按要求安装或使用造成的产品人为损坏；

2、产品经过非我公司授权人员拆装或修理：�/span>

3、其他不可抗拒的自然力量如地震、火灾等造成的产品损坏；

4、产品超出保修期限、�/span>

本公司竭诚为您服务，如果您有任何问题，我们的技术支持部门、�/span>
