用户须知９/span>
请在使用本仪器前，详细阅读本说明书、/span>
为使测量更精确，仪器须经常对电极进行标定，玻璃电极的保质期为一年，出厂一年以后，不管是否使用，其性能都会受到影响，应及时更换、/span>
初次使用的pH电极或长期停用的pH电极，在使用前必须在3mol/L氯化钾溶液中浸泡24h、/span>
在使用过程中若发现仪器工作异常或损坏经销商，切勿自行修理、/span>
本仪器只有一个电极输入端，在选择pH模式时应安装pH电极 ORP模式时应安装ORP电极、/span>
执行校正工作之前请将仪器上电预热?0分钟、/span>
性能特征９/span>

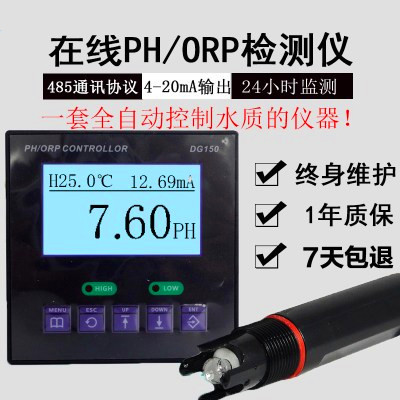

陆恒生物工业在线型PH计检测仪，是工业酸度计的智能化升级产品，可对污水pH值进行连续测量和控制，本装置适用于城市污水处理厂、化工、印染、造纸、制药、电镀以及环保等领域、/span>
根据水工业的环境和特点结合国际供电标准，考虑了特殊环境的电气设计规范，增加了220V AC以及安全的低电压24V AC?4V DC供电选择、/span>
本产品的主要特点９/span>
2出厂标准配置中文界面，语言化菜单，可中英切捡/span>
2可进行pH/ORP的测量、上下限控制、电流输出、数字通讯
2可设置成温度自动补偿或手动补偾/span>
2pH高限报警，低限报警双路继电器，迟滞量可自由调敳/span>
2仪表模式隔离变送端口，环路电阻大于300
2声讯报警可开关功能，通过界面选项设定开或关
2液晶背光可选择节能模式，定时自动关?/span>
2高性能CPU，良好的电磁兼容性能
2密码管理功能，防止非专业人员的误操作
主要技术指栆/span>９/span>
测量范围: pH(0 14 pH) ;ORP( -1900 - +1900 mV)
准确度：+0.02 pH;+1 mV
分辨率：0.01pH; 1mV
稳定性： 0.02 pH/24小时; 3 mV/24小时
pH标准溶液?.01/6.86/9.18
显示方式?28 * 64点阵LCD
温度补偿??00 ℂ/span>手动/自动(NTC10K)
信号输出 4-20mA隔离保护输出 环路电阻300
报警输出：高低限报警触点各一组（3A/250 V AC），
常开触点继电?/span>
供电电源：AC 220V10% 50Hz
电源消耗：?W
环境条件：（1）温? 60 ?）湿度≤85%RH
外形尺寸?696110mm（高?#215;深）
开孔尺寸：9292mm（高宽）
测量电极安装
注：＇/span>1）电极应安装在主管路的旁路中，前端应安装阀门，控制流速，流量应尽量小，一般只要出水口有稳定的水溶液滴出即可。电极应垂直安装并且深入到活动水体中，出水口应比进水口高以保证电极完全浸在溶液中、/span>
＇/span>2）电极安装前应进行标定、/span>
＇/span>3）测量信号属微弱电信号，其采集电缆应独立走线，禁止和动力线、控制线连接在同一组电缆接头或端子板中，以免干扰或击穿测量单元、/span>
＇/span>4）测量电缆需加长时，请与厂家联系或供货前约定（一般不超过10m）、/span>
注：现场如出现电极信号线太长需要剪断，剪短后一定要拨掉3号导电橡胶披。否者易造成5号电极测量线?号电极参比线短路，无法测量！！！ 需要延长的请于供应商联系！！！
电极测量端（透明线）接到INPUT铜柱三/span>
1 TEMP1：温补接叢/span>
2 TEMP2：温补接叢/span>
3 REF：参比电极（黑色）接叢/span>
4 NC：未定义
5 A９/span>485通讯接口
6 B９/span>485通讯接口
7 mA+: 4~20mA输出?/span>+
8 mA-: 4~20mA输出?/span>-
9 LO:低报常开触点1
10 LO:低报常开触点2
11 HI:高报常开触点1
12 HI:高报常开触点2
13 NC：未定义
14 NC：未定义
15 N９/span>220V电源接口
16 L９/span>220V电源接口
正确设置９/span>
1屏幕软键盘功能介绍：
软键提示 |
按键功能 |
?/span> |
返回?/span> |
测量状态下查看相关参数设置；“设置菜单”相关的上下层界面之间返回上层界靡/span> |
|
右位移键 |
循环选择参数的数佌/span> |
|
上位移键 |
选择相关子菜单；改变选定的参数位数值大小及参数转换 |
|
确认?/span> |
测量状态下进入主菜单；确认选定子菜单；确认选项和参?/span> |
序号 |
菜单名称 |
菜单内容介绍 |
1 |
测量参数 |
1.可进行电极类型PH/ORP转换、温补模式的设定；如手动，输入被测溶液温度倻/span> |
2 |
控制参数 |
设置pH超限的或ORP超限的控刵/span> |
3 |
变送参?/span> |
设置pH和ORP变送量的起始范围迁秺/span> |
4 |
密码更改 |
重新设置登录密码 |
5 |
通讯设置 |
设置通讯波特率和仪表地址 |
6 |
背光设置 |
设定背光常开或延时关?/span> |
7 |
报警声讯 |
设定蜂鸣器的开启或关闭 |
8 |
出厂参数 |
将仪表的参数恢复到出厂前的参数状?/span> |
9 |
电极校正 |
此项菜单只有电极类型选pH时才开攽/span> |
出厂参数默认值：
菜单名称 |
设置范围 |
出厂默认倻/span> |
电极类型 |
PH电极/ORP电极/锑电?/span> |
PH电极 |
温度补偿 |
自动/手动 |
手动 |
手动温补倻/span> |
0 100 ℂ/span> |
25 ℂ/span> |
高报吸合倻/span> |
pH: 1.00 14.00 pH |
pH: 12.00 pH |
ORP? 10 + 1999 mV |
ORP? 1900 mV |
|
高报断开倻/span> (小于吸合? |
pH: 0.00 13.99 pH |
pH: 11.00 pH |
ORP 0 + 1998 mV |
ORP? 1800 mV |
|
低报吸合倻/span> |
pH: 0.00 13.00 pH |
pH: 2.00 pH |
ORP? 1999 - 10 mV |
ORP? 1800 mV |
|
低报断开倻/span> (大于吸合? |
pH: 0.01 14.00 pH |
pH: 3.00 pH |
ORP - 1998 0 mV |
ORP? 1900 mV |
|
4mA对应倻/span> |
pH: 0.00 13.00 pH |
pH: 0.00 pH |
ORP? 1999 0 mV |
ORP? 1999 mV |
|
20mA对应倻/span> (大于4mA? |
pH: 0.01 14.00 pH |
pH: 14.00 pH |
ORP 0 +1999 mV |
ORP?1999 mV |
|
用户密码 |
0 9999 |
1000 |
波特玆/span> |
2400?800?600 |
4800 |
本机地址 |
2 99 |
2 |
背光设置 |
常亮/延时 |
延时 |
延时时间 |
5 99 S |
60 S |
报警声讯 |
开?关闭 |
开?/span> |
陆恒工业在线型PH计检测仪维护保养９/span>
1.PH部分
1)仪器的保兺/span>９/span>
2仪器的输入端（测量电极插口）必须保持干燥清洁，防止灰尘及水汽侵入、/span>
2应避免将电极长期浸在蛋白质溶液和酸性氟化物溶液中，避免与有机硅油接触、/span>
2电极长期使用后，如发现斜率略有降低，可将电极下端浸泡?/span>4％HF溶液（氢氟酸）中3?秒，然后用蒸馏水洗净，再?.1mol/L盐酸浸泡，使电极复新、/span>
2为使测量更精确，须经常对电极进行标定以及用蒸馏水清洗、/span>
2仪表应安置于干燥环境或控制箱内，避免因水滴溅射或受潮引起仪表漏电或测量误差、/span>
2)仪器的标宙/span>９/span>
2校正工作之前，请检查仪器接线是否正确，上电预热20分钟、/span>
2配好4.00pH?.86pH?.18pH 三种标准溶液、/span>
2将电极用蒸馏水清洗干净并用滤纸吸干，然后将电极插入标准缓冲涱/span>4.01pH中，轻轻搅拌几下，等仪器显示数值稳定、/span>
2通过菜单进入电极校准界面，屏幕显礹/span>‛span>4.00pH校准”，中部显示电极输出皃/span>mV电压倻/span>＋/span>径/span>mV稳定后按“确认键OK”则进行标定，标定完毕提示成功、/span>
2重复上述两步骤，分别标定6.86pH、和9.18pH两点。每标完一种标准溶液后，电极一定要用蒸馏水清洗干净并用滤纸吸干后，才可放到下一种待标标液里面、/span>
2上述标定完毕自动进入溶液温度标定界面，如果是自动温补，显示电极测量的溶液温度值，如果是手动温补，可以通过按键输入溶液温度，按“确认键OK”即保存参数完成标定，如果此时按“退出键ESC”即退出到主界面，前面标定的参数都不予保存、/span>
PH标准缓冲溶液标准倻/span>
温度ℂ/span> |
0.05mol/kg 邻苯二钾酸氢钽/span> |
0.025mol/kg 混合物磷酸盐 |
0.01mol/kg 四硼酸钠 |
5 |
4.00 |
6.95 |
9.39 |
10 |
4.00 |
6.92 |
9.33 |
15 |
4.00 |
6.90 |
9.28 |
20 |
4.00 |
6.88 |
9.23 |
25 |
4.00 |
6.86 |
9.18 |
30 |
4.01 |
6.85 |
9.14 |
35 |
4.02 |
6.84 |
9.11 |
40 |
4.03 |
6.84 |
9.07 |
45 |
4.04 |
6.84 |
9.04 |
50 |
4.06 |
6.83 |
9.03 |
55 |
4.07 |
6.83 |
8.99 |
60 |
4.09 |
6.84 |
8.97 |
2.ORP部分
1)ORP标准液的配制方法９/span>
286mV：标凅/span>7.00pH缓冲液中加入稍过量醌氢醌、/span>
2256 mV：标凅/span>4.00pH缓冲液中加入稍过量醌氢醌、/span>
2标准液的保存时间丹/span>3?/span>
2)ORP电极检测：
2ORP电极不似PH电极需要标准液校正，但要用mV标准液来检查ORP电极?重要的目的是看电极是否有效、/span>
2用清水将电极清洗干净并用柔软巾拭干、/span>
2将电极浸入准备好皃/span>mV标准液中，待显示稳定、/span>
2看显示值是否接运/span>mV标准液，如果误差在正?5mV之内，电极可以正常使用，否则就要换电?/span>
4-20mA电流输出计算公式
1. PH电流输出计算公式９/span>
2机器出厂时将输出电流定义为：0 pH丹/span>4 mA对应值；14 pH丹/span>20 mA对应倻/span>
2I = ( D - 4 mA对应倻/span>（/span> ( 16 / (20 mA对应倻/span> - 4 mA对应倻/span>) ) + 4.00
2I = ( D - 0（/span> ( 16 / 14 ) + 4.00
2注：I为输出电流值，4 mA≤I?0 mA
2D为仪器显礹/span>pH值，0.00pH≤D?4.00pH
2. ORP电流输出计算公式９/span>
2机器出厂时将输出电流定义为：-2000mV丹/span>4 mA对应值；+2000mV丹/span>20 mA对应倻/span>
2I = ( D - 4 mA对应倻/span>（/span> ( 16 / (20 mA对应倻/span> - 4 mA对应倻/span>) ) + 4.00
2I = ( D (-2000)（/span> ( 16 / (+2000 (-2000)) ) + 4.00
2I = ( D + 2000（/span> ( 16 / 4000) ) + 4.00
2注：I为输出电流值，4 mA≤I?0 mA
2D为仪器显礹/span>ORP值，-2000mV≤D?2000mV
故障判断及排除：
1、控制器无显示？
答：电源未接通或保险熔断。检查供电线路及保险丝、/span>
2、显示数字但上、下乱跳＞/span>
答：电极线潮湿或电极陶瓷受污染。检查电极线，清洗陶瓷孔(0.1 m HCL)
3标准液pH4?1及pH6?6调整不到＞/span>
答：电极外部受污染，电极线潮湿，电极破损或有裂痕，电极陶瓷堵塞。清洗电?/span>(O? m HCL)，检查电极线，更换电极，清洗陶瓷?0? m HCL)、/span>
4、数字反应慢＞/span>
答：电极薄膜或陶瓷孔受污染。清洗整支电极、/span>
5、当实际PH值已改变很大而控制显示值却改变很小＞/span>
答：电极陶瓷孔堵塞，电极老化，反应慢。清洗电?/span>(0.1 m HCL)，用再生液、/span>
6控制器显示数字不动？
答：电极破裂，电极电缆线短路。更换电极，检查电缆线、/span>
7、控制器内继电器不动作或加药后溶液PH值不变？
答：继电器损坏，控制器设定错误药液不够。联系供应商更换继电器，更改设定值，补充药液、/span>
盈傲工业在线型PH计检测仪成套性：
电计一?/span>
电极一?/span>
固定夹一仗/span>
说明书一冋/span>
标准溶液一奖/span>
