www.188betkr.com 讯石材作为一种建筑装饰材料，广泛应用于室内外装饰、幕墙装饰和公共设施建设中。人造石是一种以高分子聚合物或水泥，或者两种混合物为胶结剂，以碎（粉）料、石英石砂粉料或氢氧化铝粉等为主要原材料，复合制成的人造石材。根据所用粘结剂的不同，人造石可分为有机人造石和无机人造石两大类。
有机人造石VS无机人造石
有机/无机数据对比
传统有机人造石采用石英砂、彩砂、颜料等材料，通过不饱和树脂经过压制、浇筑等工艺制成板状或块状材料，再经磨抛、切割等工艺加工而成。
无机型人造石因其良好的性能和环保特性，2019年成为国家鼓励发展的产业之一，同时被列入2020年石材行业重点新产品、新技术目录。无机型人造石在传统人造石基础上发展而来，是以水泥或辅助胶凝材料为粘合材料，以天然石材碎（粉）料和天然石英石（砂、粉）等为主要原材料，加入颜料及其他辅助剂，经搅拌混合、凝结固化等工序复合而成的材料。无机人造石生产一般分为方料法和压板法，其他多种方式并存。
无机人造石具有原料来源广、强度高以及耐久性好等特点，经过养护、表面处理等后处理工艺后具有能够媲美天然石材的力学性能与表面特性，同时与有机人造石相比，使用环保型无机胶黏剂，具有绿色低碳的优势。因此，近年来，无机人造石行业发展迅猛，产品广泛应用于建筑外墙、室内台面、仿真景观和公共设施等多种场景。
来源：润品
与有机人造石相比，在制备过程中，无机人造石一般不使用有机胶黏剂和外加剂，导致其强度、吸水率等物理性能低于有机人造石。但有机材料的生产、使用过程往往对环境带来不良影响。因此，无机人造石被认为是一种更加绿色环保的建筑装饰材料。在使用安装过程中，由于有机人造石材料的有机属性，导致其在室外的耐候性、热稳定性和耐火性较差，容易发生变形开裂，基本只用于室内装饰。同时有机人造石的有机界面与水泥的粘结性较差，往往需要使用瓷砖胶等材料，对铺设安装过程中也容易造成不便。
无机人造石选用纯无机材料，耐候性好，室内外墙地面均适用。无机人造石的室外应用场景多为公共场所装修、建筑外墙干挂以及室外广场铺贴等领域；室内则多用于厨房台面、浴室盥洗台、地板、墙面装饰等，其耐磨、耐腐蚀、装饰效果好的特点得以充分发挥。

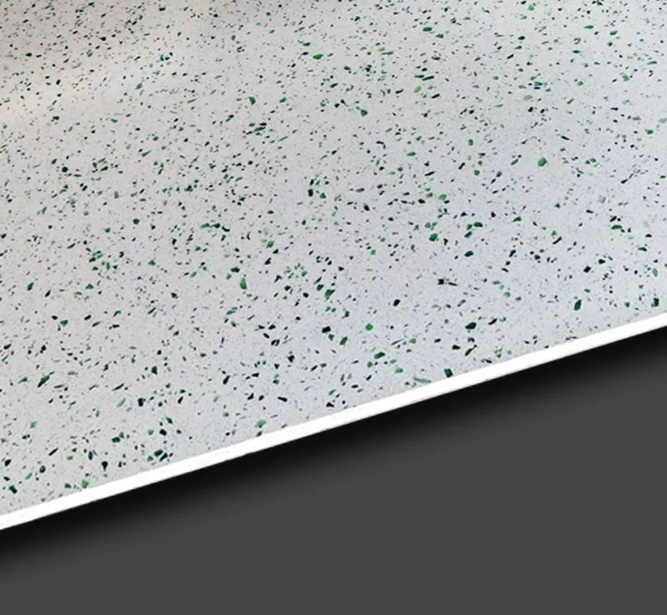

无机人造石：绿色环保的建筑装饰材料
根据骨料类型，无机人造石可分为无机石英石和无机岗石。无机石英石主要是以SiO2为主，如石英、硅砂、花岗石等的石材碎料、粉体为骨料，无机岗石是以碳酸盐类，如石灰石、大理石等石材碎料、粉体为骨料。由于石英是一种非常坚硬的矿物，其莫氏硬度为7，因此，一般来说，无机石英石的强度、表面质量、耐久性都优于无机岗石。

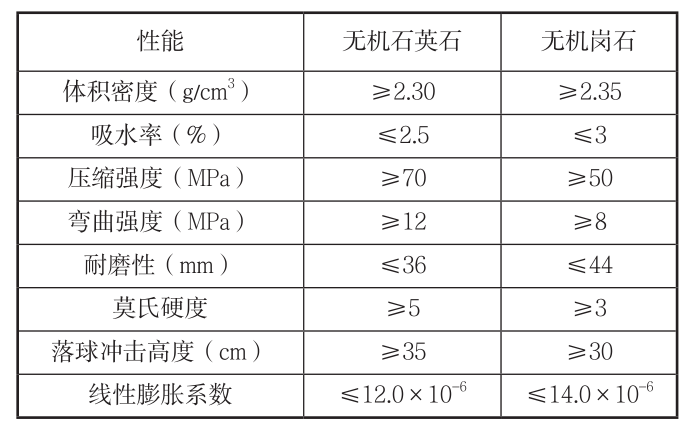

无机石英石和无机岗石的性能对比
无机人造石还可以根据所含胶凝材料的不同，分为水泥基人造石和非水泥基人造石。非水泥基材料主要为具有胶凝性的地聚合物、固体废弃物等，而水泥基人造石是当下人造石行业研究热点。
无机人造石骨料
硅酸盐类或碳酸盐类矿物碎石和矿砂，如石英石、大理石、花岗岩等，在无机人造石中作为骨料使用已有相当长的一段时间。近年来，固体废弃物作为无机人造石骨料的研究受到了广泛关注，这不仅可以缓解天然砂石过度开采所带来的资源紧缺问题，还能实现固体废弃物的资源化利用，代表性的固体废弃物包括废石、工厂玻璃废料以及各类尾矿等。
胶凝材料
水泥作为常用的无机人造石胶凝材料，其掺量对人造石性能存在重要影响。其中，硫铝酸盐水泥（CSA）人造石具有早强、高强、可塑性强等优点，兼顾防火、耐水、防裂、耐冲击、抗冻和收缩小等特点，可以用作建筑雕塑新材料。同时，固废基无机人造石作为一种非水泥基人造石，在固体废弃物资源化利用方面展现出广阔的发展前景。目前国内外学者利用高炉矿渣粉、赤泥和再生骨料成功制备了无机人造石，进一步推动了人造石行业的绿色发展。
外加剂
选用适当的外加剂对无机人造石进行改性是提高产品质量和性能的关键措施。早强剂主要用于促进无机胶凝材料的早期硬化和强度发展；减水剂主要可用于改善复合材料的流动性和可加工性，可显著降低产品的干缩率，提高人造石性能；消泡剂主要用于控制混凝土中的气泡和泡沫，从而降低混凝土的孔隙率和表面的气孔，提高混凝土的致密性和质量；此外，增稠剂、膨胀剂、引气剂和脱模剂也在制备无机人造石的过程中发挥着重要的作用。
结语
无机人造石是一种绿色环保，性能优异，经过养护、加工后能够媲美天然石材的装饰建筑材料。随着人们对高品质、美观、耐用装饰材料需求的增加，各种高性能无机人造石不断涌现，应用场景不断拓展。未来，功能性与绿色低碳化是无机人造石最有潜力的发展方向。
参考来源：
刘继文等.无机人造石制备与发展趋势
王雯.高性能无机型人造石制备关键技术研究及应用
中国建筑材料联合会、凡石科技、VEEGOO慧谷等
（www.188betkr.com 编辑整理/初末）
注：图片非商业用途，存在侵权告知删除！
