ZMABY气动薄膜小流量调节阀概述

ZMABY气动薄膜小流量调节阀，由气动薄膜多弹簧执行构和小流量阀组成。适用于较小流量的调节，具有结构紧凑，体积小，重量轻，安装维护方便的特点、�/p>

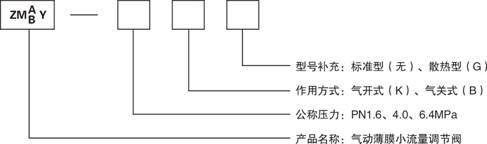

ZMABY气动薄膜小流量调节阀型号说明

ZMABY气动薄膜小流量调节阀技术参数和性這�/h3>

阀佒�/strong>

型式	直通锻造阀
公称通径	G1/2"、G3/4"
公称压力	PN1.6�?.0�?.4MPa
材料	锻不锈钢�?Cr18Ni9Ti�?Cr18Ni12Mo2Ti）等
上阀�	普通型�?40�?230℃、散热型�?230�?450�
压盖型式	螺栓压紧�
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填�

阀内组仵�/strong>

阀芯型�	单座柱塞型阀�
流量特�	线性特�
材料	不锈钢（1Cr18Ni9Ti�?Cr18Ni12Mo2Ti�?16L）不锈钢堆焊司太莱合金、钛和耐腐蚀合金�

执行机构

型式	ZHA/B多弹簧簿膜执行机�
型号	ZHA/B-11
有效面积cm2	200
行程mm	10
弹簧范围Kpa	20�?00（标准）�?0-200�?0-240�?0-60�?0-100
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙�
供气压力	140�?00KPa
气源接口	RC1/4"
环境温度	-30�?70�

阀作用型式

气关�?B) � 失气时阀位开(FO)；气开�?K) � 失气时阀位关(FC)

附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性能

� �	指标�
基本误差%（带定位器）	±1.0
� �?（带定位器）	�?.0
� � � l/h	0.01%×阀额定容量
可调范围 R	30�?

额定流量系数KV、额定行程、允许压�?/p>

公称通径DN(mm)	G1/2"、G3/4"
阀座直径dN(mm)	2	2.5	3	4	5	6	7	8	9
额定行程L (mm)	10
额定流量系数Kv	0.04	0.06	0.08	0.12	0.2	0.32	0.5	0.8	1
允许压差 (MPa)	6.4							5.6	4.6

注：允许压差确定依据�?）标准弹簧； 阀关闭P2=0� 2）流向为底进高出、�/p>

ZMABY气动薄膜小流量调节阀外形尺寸

公称通径 DN(mm)	阀座直徃�br/>DN(mm)	L (mm)	H(mm)		H1 (mm)	A (mm)	重量 (kg)
			普通型	散热�
G1/2"、G3/4"	2~9	80	280	400	19	230	18
