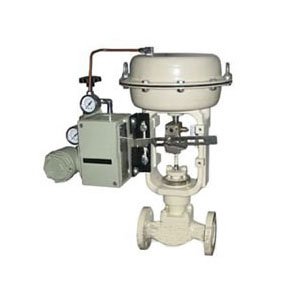

CV3000-HLS小口径单座调节阀产品概述９�/strong>

CV3000-HLS小口径单座调节阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC543976标准。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92�?nbsp;

CV3000-HLS小口径单座调节阀阀体主要技术参�?/strong>�?nbsp;

阀体型�		直通单座铸造球型阀
公称通径		20�?5mm
公称压力		ANSI 125�?50�?00�?00 JIS 10�?6�?0�?0�?0K PN1.6�?.0�?.4MPa
连接型式	密封面型�	FF、RF、RJ、LG、MFM
	法兰标准	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97�
	焊接标准	嵌接焊SW
材料		铸钢、CrMo钢、铸不锈钢、哈氏合金等耐腐蚀合金
上阀�	常温�	-17�?230�
	伸长I�	-45�?17℃�?nbsp;+230�?566�
	伸长II�	-100�?45�
	伸长III�	-196�?100�
压盖型式		螺栓压紧�
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填�

阀内件

阀芯形�		单座柱塞型阀�
流量特�	金属阀�	等百分比特性、线性特�
	软阀�
材料		不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金�

执行机构性能

执行器型�	HA多弹簧薄膜执行机�
膜片材料	乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙�
弹簧范围	20�?00�?0�?40KPa
供气压力	140�?00KPa
气源接口	RC1/4"
环境温度	-30�?70�
作用形式	用正作用或反作用执行机构实现阀的气-关式或气-开�
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

主要性能指标

泄漏�	金属阀�	小于阀额定容量�?.01%，符合ANSI B16.104-1976 IV�
	软阀�	小于阀额定容量�?0 ，符合ANSI B16.104-1976 VI�
回差	带定位器	小于全行程的1%
	不带定位�	小于全行程的3%(HA1型小于全行程�?%)
基本误差	带定位器	小于全行程的±1%-7(HA1型小于全行程的�?%)
	不带定位�	小于全行程的±5%
	�	注：采用标准的V型聚四氟乙烯填料
可调范围		50:1 (0.25≤Cv�?4)�?0:1 (Cv�?.16)

Cv值和行程

阀芯形�	阀座和流量特�		额定行程	0.01	0.04	0.1	0.16	0.25	0.4	0.63	1.0	1.6	2.5	4.0	6.3	10	14
柱塞 阀�	金属 阀�	等百分比(%CF)	14.3					�	�	�	�	�	�	�	�	�	�
		线�?LCF)		�	�	�	�	�	�	�	�	�	�	�	�	�	�
	软阀�	等百分比(%CF)						�	�	�	�	�	�	�	�	�	�
		线�?LCF)				�	�	�	�	�	�	�	�	�	�	�	�
公称通径x阀座直�			20	6	6	6	6	6	8	8	11	11	14	14	19	22
			25	6	6	6	6	6	8	8	11	11	14	14	19	22	28

注：1、符号○和△表示阀的规格范围�?、符号△表示阀的流量特性符合IEC534-2-1976标准、�/p>

主要外形及连接尺寷�/strong>

公称通径DN(mm)	20�?5
结构长度	由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部 ，技术人员将会为 您提供完整的图纸及技术资�
阀体高�
执行器高

注：如需更多参数，请致电我公司索要�
