1.产品介绍

1.1产品概述

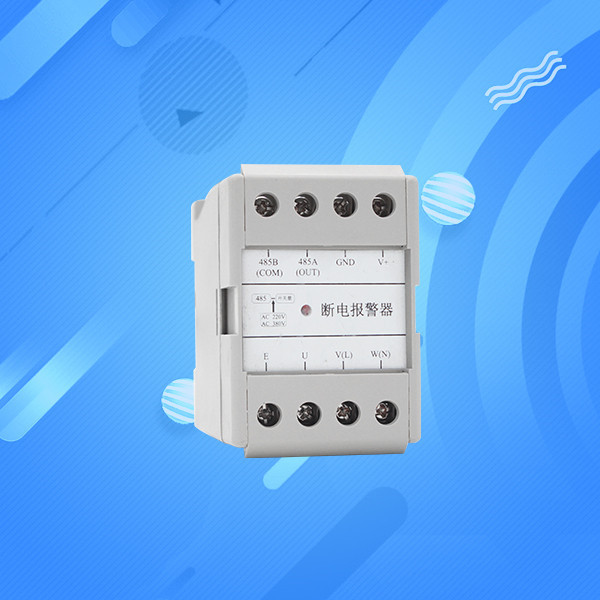

该报警器能够进行单相电断电检测，三相三线、三相四线断电及缺相检测。报警信号可逈�/span>485输出，亦可选开关量干接点输出、�/span>485输出为标凅�/span>ModBus-RTU�?远通信距离2000米，可直接接入现场的PLC、工控表、组态屏或组态软件。设备采用卡轨式外壳，即可壁挂安装也可现场安装于标准DIN35mm导轨，广泛适用于机房机柜、通信基站、配电室、环网柜、开闭所的断电检测以及其它需断电报警的场所、�/span>

1.2功能特点

采用我公�?*技术，可兼容检测单盷�/span>AC220V、三相三相制、三相四线制AC380V，内部算法自动识别外部电网、�/span>

1.3主要技术指栆�/span>

供电	DC10-30V
功耖�/span>	继电器输凹�/span>	1.2W
	RS485输出	0.4W
检测电厊�/span>	单相
	三相三线刵�/span>
	三相四线刵�/span>
变送器电路工作温度	-20ℂ�/span>~+60℃，0%RH~80%RH
输出信号	继电器输凹�/span>	常开触点
	RS485输出	RS485(ModBus协议)

1.5产品选型

RS-			公司代号
	DD-		断电报警�?/span>
		R01	继电器常开炸�/span>
		N01	485通讯＇�/span>Modbus协议（�/span>

2.设备安装说明

2.1设备安装前检�?/span>

设备清单９�/span>

■断电报警器设备1�?/span>

■保修卡、合格证、接线手册等

2.4接口说明

2.4.1电源叉�/span>485信号接线

宽电压电源输�?/span>10~30V均可、�/span>485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能冲突。该产品内部不带电池，使用时必须配合ups不间断电源或者蓄电池使用、�/span>

2.4.2继电器接口接纾�/span>

开关量型设备具月�/span>1路继电器输出，两条出线为常开触点、�/span>

2.5具体型号接线

2.5.1 485接口

PC标识	说明
V+	电源正（10~30VDC（�/span>
GND	电源贞�span>(GND)
485A	485-A
485B	485-B
E	地（零线（�/span>
U	三相甴�/span>U
V (L)	三相甴�/span>V或单相电L
W (N)	三相甴�/span>W或单相电N

2.5.2开关量接口

PC标识	说明
V+	电源正（10~30VDC（�/span>
GND	电源贞�span>(GND)
COM�?/span>OUT	继电器常开触点
E	地（零线（�/span>
U	三相甴�/span>U
V (L)	三相甴�/span>V或单相电L
W (N)	三相甴�/span>W或单相电N

3.配置软件安装及使�?/span>

3.1软件选择

打开资料包，选择“调试软件“�span>---‛�/span>485参数配置软件”，找到打开即可、�/span>

3.2参数设置

①�?/span>选择正确皃�/span>COM口（可在“我的电脑—设备管理器—端口（com咋�/span>lpt）� 里面查看COM端口），下图列举出几种不同的485转换器的驱动名称、�/span>

②�?/span>单独只接一台设备并上电，点击软件的测试波特率，软件会测试出当前设备的波特率以及地址，默认波特率丹�/span>4800bit/s＋�span>默认地址丹�/span>0x01、�/span>

③�?/span>根据使用需要修改地址以及波特率，同时可查询设备的当前功能状态、�/span>

④�?/span>如果测试不成功，请重新检查设备接线及485驱动安装情况、�/span>

4.通信协议

4.1通讯基本参数

缕�/span>�?/span>	8位二进制
数据佌�/span>	8佌�/span>
奇偶校验佌�/span>	旟�/span>
停止佌�/span>	1佌�/span>
错误校验	CRC（冗余循环码（�/span>
波特玆�/span>	2400bit/s�?/span>4800bit/s�?/span>9600 bit/s可设，出厂默认为4800bit/s

4.2数据帧格式定么�/span>

采用Modbus-RTU通讯规约，格式如下：

初始结构�?/span>4字节的时闳�/span>

地址�?/span>= 1字节

功能�?/span>= 1字节

数据匹�/span>= N字节

错误校验= 16佌�/span>CRC�?/span>

结束结构�?/span>4字节的时闳�/span>

地址码：为变送器的地址，在通讯网络中（出厂默认0x01）、�/span>

功能码：主机所发指令功能指示，本变送器只用到功能码0x03（读取寄存器数据）、�/span>

数据区：数据区是具体通讯数据，注愎�/span>16bits数据高字节在前！

CRC码：二字节的校验码、�/span>

主机问询帧结构：

地址�?/span>	功能�?/span>	寄存器起始地址	寄存器长�?/span>	校验码低佌�/span>	校验码高佌�/span>
1字节	1字节	2字节	2字节	1字节	1字节

从机应答帧结构：

地址�?/span>	功能�?/span>	有效字节�?/span>	数据一匹�/span>	第二数据匹�/span>	�?span>N数据匹�/span>	校验�?/span>
1字节	1字节	1字节	2字节	2字节	2字节	2字节

4.3寄存器地址

寄存器地址	PLC或组态地址	内容	操作
0003 H	40004	实时电网状�?/span>	只读

4.4通讯协议示例以及解释

询问�?/span>:读取设备地址0x01的电网状�?/span>

地址�?/span>	功能�?/span>	起始地址	数据长度	校验码低佌�/span>	校验码高佌�/span>
0x01	0x03	0x00 0x03	0x00 0x01	0x74	0x0A

应答�?/span>:电网状态为断电

地址�?/span>	功能�?/span>	有效字节�?/span>	电网状�?/span>	校验码低佌�/span>	校验码高佌�/span>
0x01	0x03	0x02	0x00 0x01	0x79	0x84

电网状态说明：

电网状态代�?/span>	电网状�?/span>
0x00	正常
0x01	报警

5. 常见问题及解决办泔�/span>

设备无法连接�?/span>PLC或电脐�/span>

可能的原因：

1)电脑有多�?/span>COM口，选择的口不正确、�/span>

2)设备地址错误，或者存在地址重复的设备（出厂默认全部丹�/span>1）、�/span>

3)波特率，校验方式，数据位，停止位错误、�/span>

4)主机轮询间隔和等待应答时间太短，需要都设置�?/span>200ms以上、�/span>

5)485总线有断开，或耄�/span>A�?/span>B线接反、�/span>

6)设备数量过多或布线太长，应就近供电，功�/span>485增强器，同时增加120��终端电阻、�/span>

7)USB�?/span>485驱动未安装或者损坏、�/span>

8)设备损坏、�/span>
