1.1产品概述

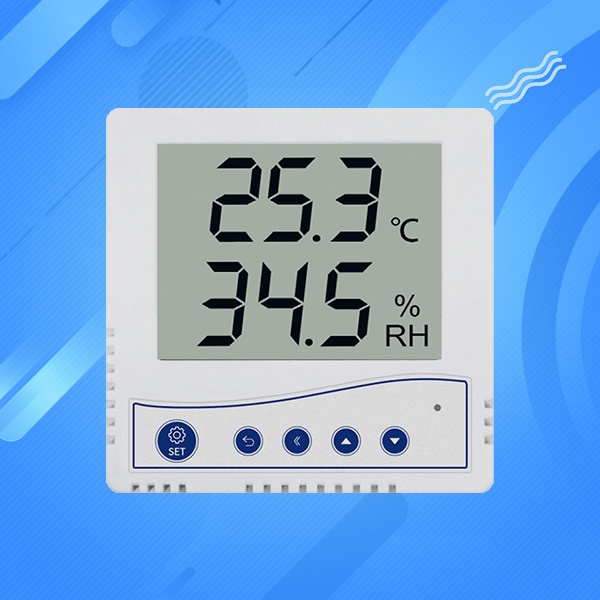

该变送器带有液晶显示，实时显示温湿度，背部免螺丝端子接线，可安装在标凅/span>86mm接线盒上。设备采用标凅/span>MODBUS-RTU通信协议＋/span>RS485信号输出，通信距离可达2000米（实测）。探头内置、外延可选，广泛适用于通讯机房、仓库楼宇以及自控等需要温湿度监测的场所。安全可靠，外观美观，安装方便、/span>
1.2功能特点
n大屏液晶显示，美观大斸/span>
n接线端子采用**级弹簧式免螺丝端子，一压一插即可接线，现场即使没有螺丝刀也能快速接好线，可适应线径0.3｝/span>2.0mm2
n采用高精度温湿度测量单元，现场自校准，长期稳定性好漂移導/span>
n采用专用皃/span>485电路，标凅/span>ModBus-RTU通信协议，通信地址及波特率可设?/span>
n10~30V直流宽电压范围供甴/span>
n探头内置外延可选，探头内置型安装简单方便，探头外延型可选多种探头应用于不同场合，探头线*长可辽/span>30籲/span>
1.3主要技术指栆/span>
直流电源（默认） |
10-30V DC |
|
功耖/span> |
0.4W |
|
A准精?/span> |
湿度 |
2%RH＇span>60%RH＋span>25℃） |
温度 |
0.4℃（25℃） |
|
B准精度（默认（/span> |
湿度 |
3%RH＇span>60%RH＋span>25℃） |
温度 |
0.5℃（25℃） |
|
变送器电路工作温度 |
-20ℂspan>~+60℃，0%RH~80%RH |
|
探头工作温度 |
内置探头 |
-40~+80ℂ/span> |
外延精装探头 |
||
外延防水探头 |
||
探头工作湿度 |
||
通信协议 |
Modbus-RTU通信协议 |
|
输出信号 |
485信号 |
|
温度显示分辨玆/span> |
0.1ℂ/span> |
|
湿度显示分辨玆/span> |
0.1%RH |
|
温湿度刷新时闳/span> |
1S |
|
长期稳定?/span> |
温度 |
≣span>0.1ℂspan>/y |
湿度 |
≣span>1%RH/y |
|
响应时间 |
温度 |
≣span>25s＇span>1m/s风速） |
湿度 |
≣span>8s＇span>1m/s风速） |
|
开孔尺寷/span> |
60mm |
|
参数设置 |
通过软件设置 |
|
1.4系统框架国/span>
系统方案框图
RS- |
公司代号 |
|||||
WS- |
温湿度变送、传感器 |
|||||
N01- |
RS485＇span>Modbus协议（/span> |
|||||
1- |
86液晶売/span> |
|||||
0 |
内置探头 |
|||||
5 |
外延精装探头 |
|||||
6 |
外延防水探头 |
|||||
0 |
5 |
6 |
||||
探头内置垊/span> |
探头带有安装座，方便安装：/span> 探头防水，反应灵敏，但不适用于粉尘特别大的场合； |
探头防水，反应速度稍慢，适用于粉尘特别大的场合； 但如果现场经常淋水，会导致探头湿度迟迟降不下来； |
||||
3.1设备安装前检?/span>
设备清单９/span>
n变送器设备1?/span>
n合格证、保修卡、校准报告等
n自攻螺丝＇/span>2个）、膨胀塞（2个）
nUSB?/span>485（选配（/span>
n485终端电阻(多台设备赠?/span>)
3.2安装步骤
