1.1产品概述

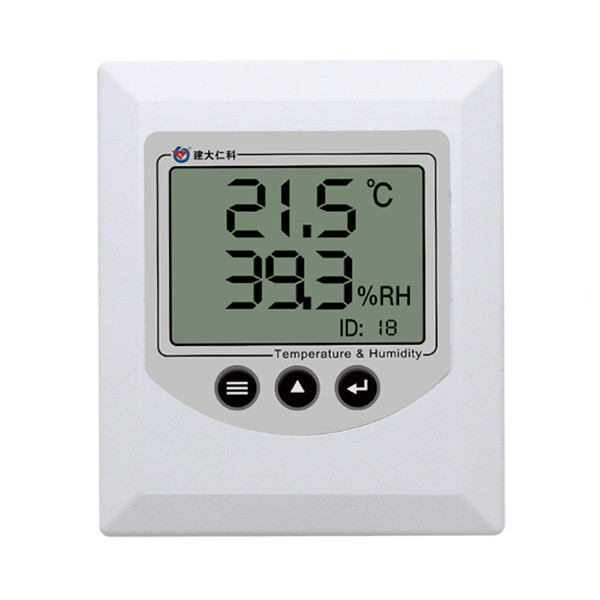

RS-WS-N01-5温湿度变送器采用瑞士进口的测量单元，测量精确。采用专用的485电路，标凅/span>ModBus-RTU通信协议，地址波特率可设置＋/span>485通信距离*进/span>2000米。壳体采用壁挂卡扣式安装，安装简单、/span>10~30V宽电压范围供电、/span>
1.2功能特点
采用瑞士进口的测量单元，测量精确。采用专用的485电路，通信稳定、/span>10~30V宽电压范围供电，规格齐全，安装方便、/span>
1.3主要技术指栆/span>
供电电源９/span>10~30V DC功耗：0.2W
湿度测量范围９/span>0~100RH温度测量范围９/span>-40ℂ/span>~80ℂ/span>(可定刵/span>)湿度精度?#177;3%RH(默认)温度精度?#177;0.5ℂ/span>(默认)工作环境９/span>-40ℂ/span>~60ℂ/span>?~80%RH输出信号９/span>RS485
参数配置：软件设?/span>
2.1设备安装前检?/span>
设备清单９/span>
■变送器设备1?/span>
■合格证、保修卡、校准报告等
▟/span>USB?/span>485（选配（/span>
▟/span>485终端电阻（选配（/span>
2.2接口说明
宽电压电源输?/span>10~30V均可、/span>485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能冲突、/span>
2.4 485现场布线说明
多个485型号的设备接入同一条总线时，现场布线有一定的要求，具体请参考资料包中〉/span>485设备现场接线手册》、/span>
3.1软件选择
打开资料包，选择“调试软件“/span>---‛/span>485参数配置软件”，找到打开即可、/span>
3.2参数设置
①?/span>选择正确皃/span>COM口（“我的电脑—属性—设备管理器—端口”里面查眊/span>COM端口），下图列举出几种不同的485转换器的驱动名称、/span>
②?/span>单独只接一台设备并上电，点击软件的测试波特率，软件会测试出当前设备的波特率以及地址，默认波特率丹/span>4800bit/s＋/span>默认地址丹/span>0x01、/span>
③?/span>根据使用需要修改地址以及波特率，同时可查询设备的当前功能状态、/span>
④?/span>如果测试不成功，请重新检查设备接线及485驱动安装情况.
4.1通讯基本参数
缕/span>?/span> |
8位二进制 |
数据佌/span> |
8佌/span> |
奇偶校验佌/span> |
旟/span> |
停止佌/span> |
1佌/span> |
错误校验 |
CRC（冗余循环码（/span> |
波特玆/span> |
2400bit/s?/span>4800bit/s?/span>9600 bit/s可设，出厂默认为4800bit/s |
4.2数据帧格式定么/span>
采用Modbus-RTU通讯规约，格式如下：
初始结构?/span>4字节的时闳/span>
地址?/span>= 1字节
功能?/span>= 1字节
数据匹/span>= N字节
错误校验= 16佌/span>CRC?/span>
结束结构?/span>4字节的时闳/span>
地址码：为变送器的地址，在通讯网络独有的（出厂默认0x01）、/span>
功能码：主机所发指令功能指示，本变送器只用到功能码0x03（读取寄存器数据）、/span>
数据区：数据区是具体通讯数据，注愎/span>16bits数据高字节在前！
CRC码：二字节的校验码、/span>
主机问询帧结构：
地址?/span> |
功能?/span> |
寄存器起始地址 |
寄存器长?/span> |
校验码低佌/span> |
校验码高佌/span> |
1字节 |
1字节 |
2字节 |
2字节 |
1字节 |
1字节 |
从机应答帧结构：
地址?/span> |
功能?/span> |
有效字节?/span> |
数据一匹/span> |
第二数据匹/span> |
?/span>N数据匹/span> |
校验?/span> |
1字节 |
1字节 |
1字节 |
2字节 |
2字节 |
2字节 |
2字节 |
4.3寄存器地址
寄存器地址 |
PLC或组态地址 |
内容 |
操作 |
0000 H |
40001 |
湿度 |
只读 |
0001 H |
40002 |
温度 |
只读 |
4.4通讯协议示例以及解释
举例：读取设备地址0x01的温湿度倻/span>
问询帧：
地址?/span> |
功能?/span> |
起始地址 |
数据长度 |
校验码低佌/span> |
校验码高佌/span> |
0x01 |
0x03 |
0x00 0x00 |
0x00 0x02 |
0xC4 |
0x0B |
应答帧：（例如读到温度为-10.1℃，湿度丹/span>65.8%RH（/span>
地址?/span> |
功能?/span> |
返回有效字节?/span> |
湿度倻/span> |
温度倻/span> |
校验码低佌/span> |
校验码高佌/span> |
0x01 |
0x03 |
0x04 |
0x02 0x92 |
0xFF 0x9B |
0x5A |
0x3D |
温度计算９/span>
当温度低亍/span>0ℂ/span>时温度数据以补码的形式上传、/span>
温度９/span>FF9B H(十六进制)= -101 =>温度= -10.1ℂ/span>
湿度计算９/span>
湿度９/span>292 H (十六进制)= 658 =>湿度= 65.8%RH
5.1设备无法连接?/span>PLC或电脐/span>
可能的原因：
1)电脑有多?/span>COM口，选择的口不正确、/span>
2)设备地址错误，或者存在地址重复的设备（出厂默认全部丹/span>1）、/span>
3)波特率，校验方式，数据位，停止位错误、/span>
4)主机轮询间隔和等待应答时间太短，需要都设置?/span>200ms以上、/span>
5)485总线有断开，或耄/span>A?/span>B线接反、/span>
6)设备数量过多或布线太长，应就近供电，功/span>485增强器，同时增加120终端电阻、/span>
7)USB?/span>485驱动未安装或者损坏、/span>
8)设备损坏、/span>
