1. 产品介绍

1.1 产品概述

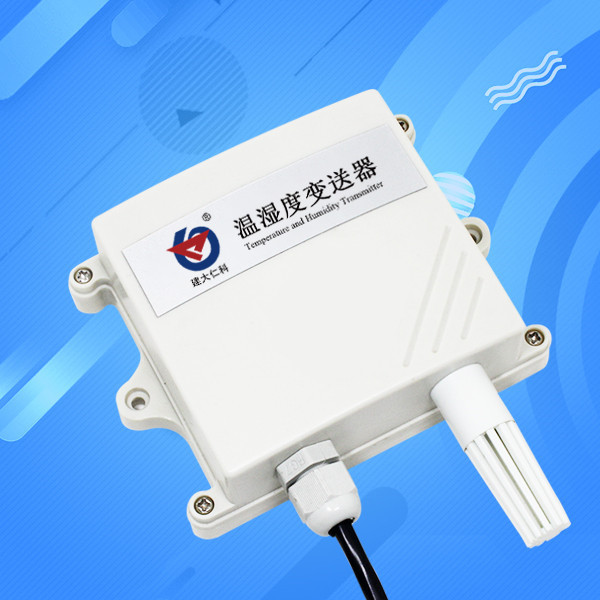

该变送器采用壁挂防水壳， 多用于室外及现场环境恶劣的场合� 探头多种类型可选适用于不同现场， 广泛适用于通讯机房� 仓库楼宇以及自控等需要温度监测的场所� 采用标准工业接口4~20mA/0~10V/0~5V模拟量信号输出，可接入现场数显表� PLC、变频器� 工控主机等设备， 安全可靠，外观美观，安装方便、�/p>

1.2 功能特点

采用瑞士进口的测量单元。采用专用的模拟量电路，使用范围宽�?0~30V宽电压范围供电，规格齐全，安装方便。可同时适用于四线制与三线制接法、�/p>

1.3 主要技术指栆�/p>

直流供电（默认） 10~30V DC

功� 电流输出 1.2W 电压输出 1.2W

精度

（默认） 湿度 ��3%RH(5%RH~95%RH�?5�? 温度 ��0.5℃（25℃）

变送器电路工作温湿� -40℃~+60℃，0%RH~80%RH

探头工作温度 -40℃~+120℃，默认-40℃~+80ℂ�/p>

探头工作湿度 0%RH-99%RH

长期稳定� 湿度 �?%RH/y 温度 �?.1�?y

响应时间 湿度 �?s(1m/s风�? 温度 �?5s(1m/s风�?

输出信号 电流输出 4~20mA 电压输出 0~5V/0~10V

负载能力 电压输出 输出电阻�?50�� 电流输出 �?00��

2. 产品选型

RS- 公司代号

WS- 温湿度变送、传感器 I20- 4~20mA电流输出 V05- 0~5V电压输出 V10- 0~10V电压输出

2- 壁挂王字� 1- 内置铜头 2- 内置PE� 3- 内置西门子头 4- 内置精装探头 5- 外延精装探头 6- 外延防水探头 图片2 7- 外延高灵敏度探头

3. 设备安装说明

3.1 设备安装前检�?/p>

设备清单９�/p>

� 温湿度变送器设备1�?/p>

� 合格证、保修卡、校准报告等

� 膨胀�?个、自攻螺�?�?/p>

8- 外延普通探� 9- 外延金属防水探头 A- 外延四分管螺纹探� B- 外延宽温探头 图片3

3.3 接线

3.3.1: 电源接线

宽电�?0~30V直流电源输入。针�?-10V输出型设备只能用24V供电、�/p>

3.3.2: 输出接口接线

设备标配是具�?路独立的模拟量输出。同时适应三线制与四线制、�/p>

4. 计算方法

4.1电流型输出信号转换计箖�/p>

例如量程-40~+80摄氏度，4~20mA输出，当输出信号�?2mA时，计算当前温度值。此温度量程的跨度为120度，�?6mA电流信号来表达，120�?16mA=7.5�?mA，即电流1mA代表温度变化7.5�?测量�?2mA-4mA=8mA.8mA*7.5�?mA=60度�?0+�?40（�20度，当前温度�?0度、�/p>

4.2电压型输出信号转换计箖�/p>

例如量程-40~+80摄氏度，0-10V输出，当输出信号�?V时，计算当前温度值。此温度量程的跨度为120度，�?0V电压信号来表达，120�?10V=12�?V，即电压1V代表温度变化12�?测量�?V-0V=5V.5V*12�?V=60度�?0+�?40（�20度，当前温度�?0度、�/p>

5. 常见问题及解决办泔�/p>

无输出或输出错误

可能的原因：

1)量程对应错误导致PLC计算错误，量程请查阅技术指标、�/p>

2)接线方式不对或者接线顺序错误、�/p>

3)供电电压不对（针�?-10V型均�?4V供电）、�/p>

4)变送器与采集器之间距离过长，造成信号紊乱、�/p>

5) PLC采集口损坏、�/p>

6)设备损坏、�/p>
