1. 产品介绍
1.1产品简今/span>

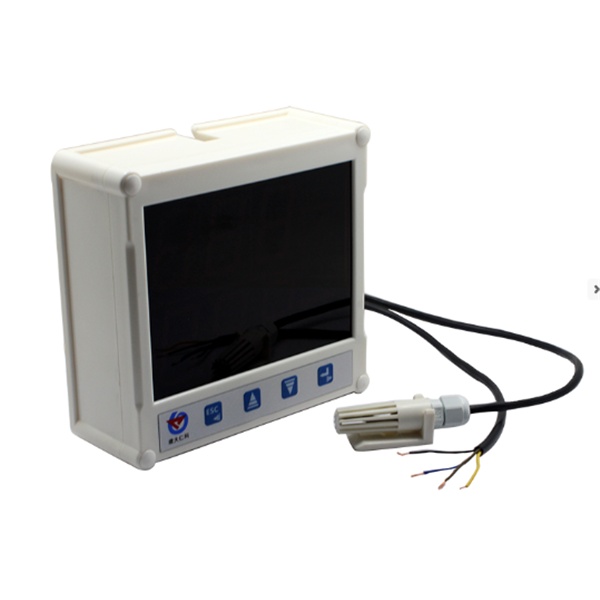

RS-WS-N01-7 是一款基于高亮大尺寸显示?85数据上传的多功能温湿度变送器。该变送器采用我司专门开模制作的高亮度数码管，具有高亮、清晰、远距离及强光下可视的特点；采用高精度温湿度探头，确保温湿度测量的精确性；采用专用?85电路，通信稳定，方便分布式监控集中式管理；设备整体经过精心防水设计，完全满足IP65防护等级，可长时间工作在室外，独特的电磁兼容设计，可满足各种干扰的场合。适用于通信机房、车间生产线、药品仓库、大型物流仓库、农业大棚、温室花卉大棚、档案馆、博物馆、暖通控制等需要温湿度监测报警的场合、/span>
1.2功能特点
高精度温湿度采集、显示、/span>
大屏、高亮数码管显示，即使室外强光远距离也能看清楚、/span>
485方式上传数据实现集中监控、/span>
IP65防护等级，可长久?/span>作于室外等环境恶劣的场所、/p>
内置大功率报警器，温湿度超限声光报警提醒、/span>
自带防水按键可方便的进行上下限及报警值设定、/span>
可使用自带挂钩安装，也可使用通用摄像头支架安装，简单美观、/span>
超宽的工作温度范围，功能强大、性价比高、/span>
直流供电（默认） |
DC 10-30V |
||
功耖/span> |
5W |
||
A准精?/span> |
湿度 |
2%RH(5%RH~95%RH?5ℂspan>) |
|
温度 |
0.4℃（25℃） |
||
B准精?/span> （默认） |
湿度 |
3%RH(5%RH~95%RH?5ℂspan>) |
|
温度 |
0.5℃（25℃） |
||
变送器电路工作温度 |
-40ℂspan>~+60℃，0%RH~80%RH |
||
探头工作温度 |
-40ℂspan>~+120℃，默认-40ℂspan>~+80ℂ/span> |
||
探头工作湿度 |
0%RH-100RH |
||
温度显示分辨玆/span> |
0.1ℂ/span> |
||
湿度显示分辨玆/span> |
0.1%RH |
||
温湿度刷新时闳/span> |
1s |
||
长期稳定?/span> |
湿度 |
≣span>1%RH/y |
|
温度 |
≣span>0.1ℂspan>/y |
||
响应时间 |
湿度 |
≣span>4s(1m/s风逞span>) |
|
温度 |
≣span>15s(1m/s风逞span>) |
||
输出信号 |
RS485(Modbus协议) |
||
安装方式 |
壁挂弎span>/支架安装 |
||
名称 |
线色 |
说明 |
电源 |
棕色 |
电源正（10~30V DC（/span> |
黑色 |
电源贞/span> |
|
通信 |
黄色 |
485-A |
蓝色 |
485-B |
多个485型号的设备接入同一条总线时，现场布线有一定的要求，具体请参考资料包中〉span>485设备现场接线手册》、span>485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能冲突、/span>
3. 安装方法
设备安装说明
1)挂扣安装
首先将挂扣一面使用沉头螺钉安装到墙壁上，方向如图所示，另一面如图所示使用螺丝钉安装到设备上，然后将两部分挂到一起即可、/span>
2）摄像头支架安装
使用我司的配套摄像头支架，如图所示安装，便可将设备固定在墙上，设备安装角度可调、/span>
3.1通讯基本参数
|
8位二进制 |
数据 |
8佌/span> |
奇偶校验佌/span> |
旟/span> |
停止 |
1佌/span> |
错误校验 |
CRC（冗余循环码（/span> |
波特玆/span> |
2400bit/s?span>4800bit/s?span>9600 bit/s可设，出厂默认为4800bit/s |
3.2数据帧格式定么/span>
采用Modbus-RTU通讯规约，格式如下：
初始结构 ?span>4字节的时
地址?span> = 1字节
功能?span> = 1字节
数据匹span> = N字节
错误校验= 16佌span>CRC
结束结构 ?span>4字节的时
地址码：为变送器的地址，在通讯网络中是独有的（出厂默认0x01）、/span>
功能码：主机所发指令功能指示，本变送器只用到功能码0x03（读取寄存器数据）、/span>
数据区：数据区是具体通讯数据，注愎span>16bits数据高字节在前！
CRC码：二字节的校验码、/span>
主机问询帧结构：
地址?/span> |
功能?/span> |
寄存器起始地址 |
寄存器长?/span> |
校验码低佌/span> |
校验码高佌/span> |
1字节 |
1字节 |
2字节 |
2字节 |
1字节 |
1字节 |
从机应答帧结构：
地址?/span> |
功能?/span> |
有效字节?/span> |
数据一匹/span> |
第二数据匹/span> |
?/span>N数据匹/span> |
校验?/span> |
1字节 |
1字节 |
1字节 |
2字节 |
2字节 |
2字节 |
2字节 |
3.3寄存器地址
寄存器地址 |
PLC或组态地址 |
内容 |
操作 |
0000 H |
40001 |
湿度 |
只读 |
0001 H |
40002 |
温度 |
只读 |
3.4通讯协议示例以及解释
举例：读取设备地址0x01的温湿度倻/span>
问询帧：
地址?/span> |
功能?/span> |
起始地址 |
数据长度 |
校验码低佌/span> |
校验码高佌/span> |
0x01 |
0x03 |
0x00 0x00 |
0x00 0x02 |
0xC4 |
0x0B |
应答帧： （例如读到温度为-10.1℃，湿度丹span>65.8%RH（strong>
地址?/span> |
功能?/span> |
返回有效字节?/span> |
湿度倻/span> |
温度倻/span> |
校验码低佌/span> |
校验码高佌/span> |
0x01 |
0x03 |
0x04 |
0x02 0x92 |
0xFF 0x9B |
0x5A |
0x3D |
温度计算９/span>
当温度低亍span> 0 时温度数据以补码的形式上传
温度９span>FF9B H(十六进制)= -101 =>温度 = -10.1ℂ/span>
湿度计算９/span>
湿度９span>292 H (十六进制)= 658 =>湿度= 65.8%RH
在主界面按“确认”键即可进入系统设置界面；点击“向上”或“向下”进行菜单切换，点击“返回”可返回到主界面；再次点击“确认”可进入此项菜单的设置界面、/span>
在设置界面中，点击“向上”或“向下”进行数据加减；短按“确认”或“返回”进行移位操作；长按“返回”为取消设置，返回到上一级；长按“确认”为保存设置并自动返回到上一级、/span>
系统菜单列表如下９/span>
1.CH (温度上限) |
┟span>50代表温度上限丹span>50ℂ/span> ，span>12代表温度上限丹span>-12ℂ/span> |
2.CL (温度下限) |
┟span>10代表温度下限丹span>10ℂ/span> ，span>18代表温度下限丹span>-18ℂ/span> |
3.HH (湿度上限) |
85代表湿度上限丹span>85% |
4.HL (湿度下限) |
35代表湿度下限丹span>35% |
5.CA (温度偏差倻span>) |
┟span>7.2代表温度在测量值基础上固定加三span>7.2℃偏差倻/span> ，span>5.4代表温度在测点值基础上固定减厺span>5.4℃偏差倻/span> |
6.HA(湿度偏差倻span>) |
┟span>8.2代表湿度在测量值基础上固定加三span>8.2%偏差倻/span> ，span>5.1代表湿度在测点值基础上固定减厺span>5.4%偏差倻/span> |
设备无法连接?span>PLC或电脐/span>
可能的原因：
1)电脑有多?span>COM口，选择的口不正确、/span>
2)设备地址错误，或者存在地址重复的设备（出厂默认全部丹span>1）、/span>
3)波特率，校验方式，数据位，停止位错误、/span>
4)主机轮询间隔和等待应答时间太短，需要都设置?span>200ms以上、/span>
5)485总线有断开，或耄span>A?span>B线接反、/span>
6)设备数量过多或布线太长，应就近供电，功span>485增强器，同时增加120终端电阻、/span>
7)USB?span>485驱动未安装或者损坏、/span>
8)设备损坏、/span>
