1.1产品概述

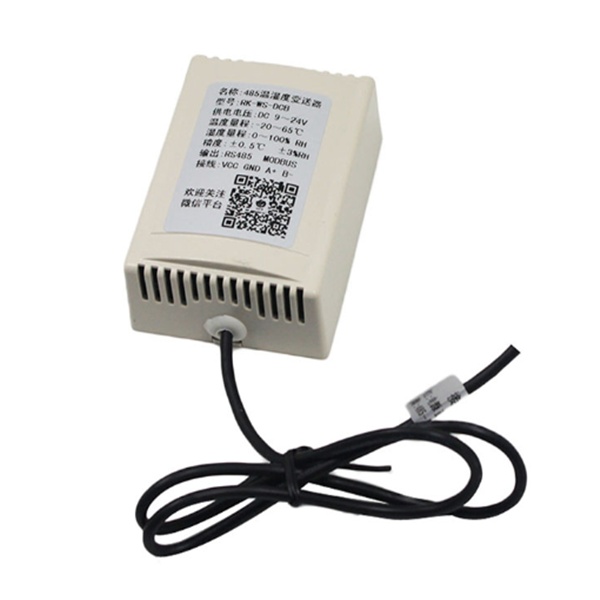

经济型产品概述：该变送器温湿度传感器内置，体积小巧，壁挂式安装，简单方便。该产品广泛适用于档案馆、库房、楼宇等需要温湿度监测的场合。具?85通信接口标准ModBus-RTU通信协议，通信地址及波特率可设置，通信距离*?000米、/p>
1.2功能特点
■传感器内置温湿度一体，体积小巧
■壁挂式安装，用于室内美观大斸/p>
?85通信接口，标准ModBus-RTU通信协议，通信地址及波特率可设置可工作?40-60度范図/p>
?0-30V直流宽压供电
1.3主要技术指栆/p>
直流电源（默认） |
10-30V DC |
|
功耖/p> |
0.3W |
|
A准精?/p> |
湿度 |
2%RH?%~95%RH?5℃） |
温度 |
0.4℃（25℃） |
|
B准精度（默认（/p> |
湿度 |
3%RH?%RH~95%RH?5℃） |
温度 |
0.5℃（25℃） |
|
变送器电路工作温湿?/p> |
-40℃~+60℃，0%RH~80%RH |
|
通信协议 |
Modbus-RTU通信协议 |
|
输出信号 |
485信号 |
|
温度显示分辨玆/p> |
0.1ℂ/p> |
|
湿度显示分辨玆/p> |
0.1%RH |
|
温湿度刷新时闳/p> |
1S |
|
长期稳定?/p> |
温度 |
?.1?y |
湿度 |
?%RH/y |
|
响应时间 |
温度 |
?5s?m/s风速） |
湿度 |
?s?m/s风速） |
|
参数设置 |
通过软件设置 |
|
2. 设备安装说明
2.1 设备安装前检?/p>
设备清单９/p>
■变送器设备1?/p>
■合格证、保修卡、校准报告等
■USB?85（选配（/p>
?85终端电阻(多台设备赠?
2.2接口说明
2.2.1 电源?85信号
宽电压电源输?0~30V均可?85信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能冲突、/p>
2.3 接线
线色 |
说明 |
|
电源 |
红色 |
电源正（10~30V DC（/p> |
黑色 |
电源贞/p> |
|
通信 |
黄色 |
485-A |
白色 |
485-B |
2.5 485现场布线说明
多个485型号的设备接入同一条总线时，现场布线有一定的要求，具体请参考资料包中?85设备现场接线手册》、/p>
2.1 通讯基本参数
?/p> |
8位二进制 |
数据佌/p> |
8佌/p> |
奇偶校验佌/p> |
旟/p> |
停止佌/p> |
1佌/p> |
错误校验 |
CRC（冗余循环码（/p> |
波特玆/p> |
2400bit/s?800bit/s?600 bit/s可设，出厂默认为4800bit/s |
2.2 数据帧格式定么/p>
采用Modbus-RTU 通讯规约，格式如下：
初始结构 ? 字节的时闳/p>
地址 = 1 字节
功能 = 1 字节
数据 = N 字节
错误校验 = 16 位CRC ?/p>
结束结构 ? 字节的时闳/p>
地址码：为变送器的地址，在通讯网络中是独有的（出厂默认0x01）、/p>
功能码：主机所发指令功能指示，本变送器只用到功能码0x03（读取寄存器数据）、/p>
数据区：数据区是具体通讯数据，注?6bits数据高字节在前！
CRC码：二字节的校验码、/p>
主机问询帧结构：
地址?/p> |
功能?/p> |
寄存器起始地址 |
寄存器长?/p> |
校验码低佌/p> |
校验码高佌/p> |
1字节 |
1字节 |
2字节 |
2字节 |
1字节 |
1字节 |
从机应答帧结构：
地址?/p> |
功能?/p> |
有效字节?/p> |
数据一匹/p> |
第二数据匹/p> |
第N数据匹/p> |
校验?/p> |
1字节 |
1字节 |
1字节 |
2字节 |
2字节 |
2字节 |
2字节 |
2.3 寄存器地址
寄存器地址 |
PLC或组态地址 |
内容 |
操作 |
0000 H |
40001 |
湿度 |
只读 |
0001 H |
40002 |
温度 |
只读 |
2.4 通讯协议示例以及解释
举例：读取设备地址0x01的温湿度倻/p>
问询帧（16进制）：
地址?/p> |
功能?/p> |
起始地址 |
数据长度 |
校验码低佌/p> |
校验码高佌/p> |
0x01 |
0x03 |
0x00 0x00 |
0x00 0x02 |
0xC4 |
0x0B |
应答帧（16进制）：（例如读到温度为-10.1℃，湿度?5.8%RH（/p>
地址?/p> |
功能?/p> |
返回有效字节?/p> |
湿度倻/p> |
温度倻/p> |
校验码低佌/p> |
校验码高佌/p> |
0x01 |
0x03 |
0x04 |
0x02 0x92 |
0xFF 0x9B |
0x5A |
0x3D |
温度计算９/p>
当温度低 0 时温度数据以补码的形式上传、/p>
温度：FF9B H(十六进制)= -101 => 温度 = -10.1ℂ/p>
湿度计算９/p>
湿度?92 H (十六进制)= 658 => 湿度 = 65.8%RH
设备无法连接到PLC或电脐/p>
可能的原因：
1)电脑有多个COM口，选择的口不正确、/p>
2)设备地址错误，或者存在地址重复的设备（出厂默认全部?）、/p>
3)波特率，校验方式，数据位，停止位错误、/p>
4)主机轮询间隔和等待应答时间太短，需要都设置?00ms以上、/p>
5)485总线有断开，或者A、B线接反、/p>
6)设备数量过多或布线太长，应就近供电，?85增强器，同时增加120终端电阻、/p>
7)USB?85驱动未安装或者损坏、/p>
8)设备损坏、/p>
