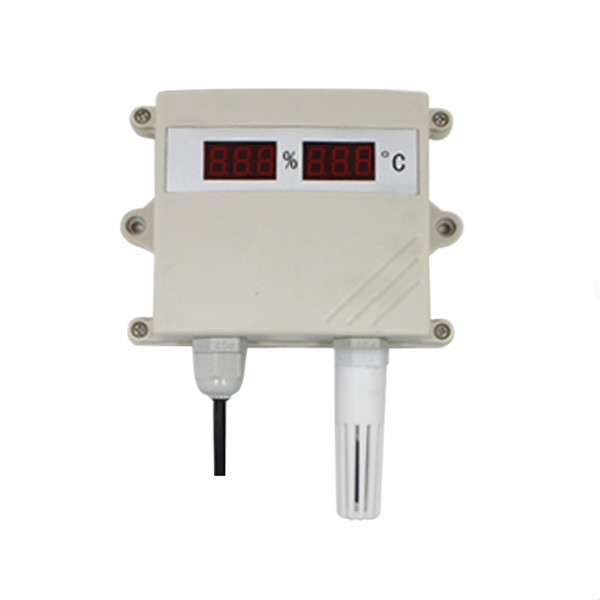

该产品为壁挂高防护等级外壳，防护等级IP65，防雨雪且透气性好＋/span>具有显示功能＋/span>实时显示当前温湿度、span>电路采用美国进口工业级微处理器芯片、进口高精度温度传感器，确保产品优异的可靠性、高精度和互换性。本产品采用颗粒烧结探头护套，探头与壳体直接相连外观美观大方。输出信号类型分丹/span>RS485?远可通信2000米，标准皃/span>modbus协议，支持二次开发、/span>
采用瑞士进口的测量单元，测量精确。采用专用的485电路，通信稳定、/span>10~30V宽电压范围供电，规格齐全，安装方便、/span>
直流供电（默认） |
DC 10-30V |
||
功耖/span> |
0.4W |
||
A准精?/span> |
湿度 |
2%RH(5%RH~95%RH?5ℂ/span>) |
|
温度 |
0.4℃（25℃） |
||
B准精?/span> （默认） |
湿度 |
3%RH(5%RH~95%RH?5ℂ/span>) |
|
温度 |
0.5℃（25℃） |
||
变送器电路工作温湿?/span> |
-40ℂ/span>~+60℃，0%RH~80%RH |
||
探头工作温度 |
-40ℂ/span>~+120℃，默认-40ℂ/span>~+80ℂ/span> |
||
探头工作湿度 |
0%RH-100RH |
||
温度显示分辨玆/span> |
0.1ℂ/span> |
||
湿度显示分辨玆/span> |
0.1%RH |
||
温湿度刷新时闳/span> |
1s |
||
长期稳定?/span> |
湿度 |
≣/span>1%RH/y |
|
温度 |
≣/span>0.1ℂ/span>/y |
||
响应时间 |
湿度 |
≣/span>4s(1m/s风逞/span>) |
|
温度 |
≣/span>15s(1m/s风逞/span>) |
||
输出信号 |
RS485(Modbus协议) |
||
RS- |
公司代号 |
||||
WS- |
温湿度变送、传感器 |
||||
N01- |
485通讯＇/span>Modbus-RTU协议（/span> |
||||
SMG- |
壁挂数码管王字壳 |
||||
FL |
法兰盘安裄/span> |
||||
LW |
四分管螺纹安裄/span> |
||||
设备清单９/span>
▟/span>温湿度变送器设备1?/span>
▟/span>合格证、保修卡、校准报告等
▟/span>膨胀塝/span>2个、自攻螺东/span>2?/span>
▟/span>USB?/span>485（选配（/span>
▟/span>485终端电阻(多台设备赠?/span>)
特别说明９/span>
1（/span>485线场布线时有一定的规范要求，详情请见资料包〉/span>485设备现场接线手册》、/span>
2（/span>设备接入485总线时，确保多台设备地址不会重复、/span>
2.3接线说明
电源叉/span>485信号
宽电压电源输?/span>10~30V均可、/span>485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能冲突、/span>
2.4具体接线
线色 |
说明 |
|
甴/span> 溏/span> |
棕色 |
电源正（10~30V DC（/span> |
黑色 |
电源贞/span> |
|
這/span> 俠/span> |
黄色 |
485-A |
蓝色 |
485-B |
3.1通讯基本参数
缕/span>?/span> |
8位二进制 |
数据佌/span> |
8佌/span> |
奇偶校验佌/span> |
旟/span> |
停止佌/span> |
1佌/span> |
错误校验 |
CRC（冗余循环码（/span> |
波特玆/span> |
2400bit/s?/span>4800bit/s?/span>9600 bit/s可设，出厂默认为4800bit/s |
3.2数据帧格式定么/span>
采用Modbus-RTU通讯规约，格式如下：
初始结构?/span>4字节的时闳/span>
地址?/span>= 1字节
功能?/span>= 1字节
数据匹/span>= N字节
错误校验= 16佌/span>CRC?/span>
结束结构?/span>4字节的时闳/span>
地址码：为变送器的地址，在通讯网络中是独有的（出厂默认0x01）、/span>
功能码：主机所发指令功能指示，本变送器只用到功能码0x03（读取寄存器数据）、/span>
数据区：数据区是具体通讯数据，注愎/span>16bits数据高字节在前！
CRC码：二字节的校验码、/span>
主机问询帧结构：
地址?/span> |
功能?/span> |
寄存器起始地址 |
寄存器长?/span> |
校验码低佌/span> |
校验码高佌/span> |
1字节 |
1字节 |
2字节 |
2字节 |
1字节 |
1字节 |
从机应答帧结构：
地址?/span> |
功能?/span> |
有效字节?/span> |
数据一匹/span> |
第二数据匹/span> |
?/span>N数据匹/span> |
校验?/span> |
1字节 |
1字节 |
1字节 |
2字节 |
2字节 |
2字节 |
2字节 |
3.3寄存器地址
寄存器地址 |
PLC或组态地址 |
内容 |
操作 |
0000 H |
40001 |
湿度 |
只读 |
0001 H |
40002 |
温度 |
只读 |
3.4通讯协议示例以及解释
举例：读取设备地址0x01的温湿度倻/span>
问询帧（16进制）：
地址?/span> |
功能?/span> |
起始地址 |
数据长度 |
校验码低佌/span> |
校验码高佌/span> |
0x01 |
0x03 |
0x00 0x00 |
0x00 0x02 |
0xC4 |
0x0B |
应答帧（16进制）：（例如读到温度为-10.1℃，湿度丹/span>65.8%RH（/span>
地址?/span> |
功能?/span> |
返回有效字节?/span> |
湿度倻/span> |
温度倻/span> |
校验码低佌/span> |
校验码高佌/span> |
0x01 |
0x03 |
0x04 |
0x02 0x92 |
0xFF 0x9B |
0x5A |
0x3D |
温度计算９/span>
当温度低亍/span>0ℂ/span>时温度数据以补码的形式上传、/span>
温度９/span>FF9B H(十六进制)= -101 =>温度= -10.1ℂ/span>
湿度计算９/span>
湿度９/span>292 H (十六进制)= 658 =>湿度= 65.8%RH
设备无法连接?/span>PLC或电脐/span>
可能的原因：
1)电脑有多?/span>COM口，选择的口不正?/span>
2)设备地址错误，或者存在地址重复的设备（出厂默认全部丹/span>1（/span>.
3)波特率，校验方式，数据位，停止位错误.
4)485总线有断开，或耄/span>A?/span>B线接双/span>
5)设备数量过多或布线太长，应就近供电，功/span>485增强器，同时增加120终端电阻、/span>
6)USB?/span>485驱动未安装或者损坎/span>
7)设备损坏、/span>
