1. 产品介绍

1.1产品概述

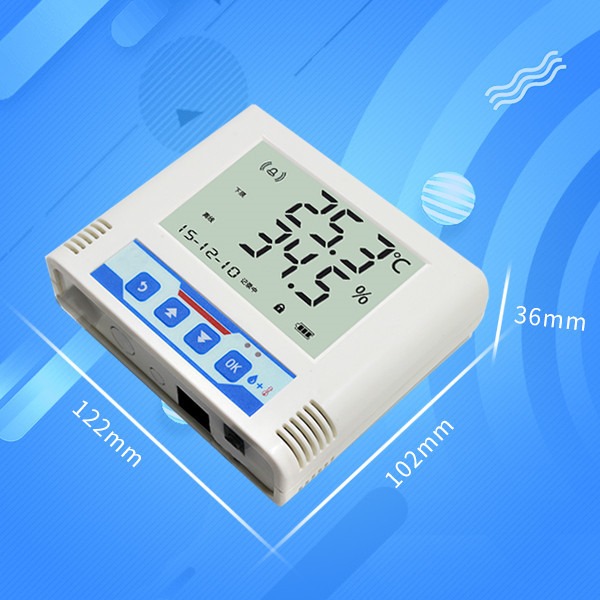

RS-WS-N01-6系列温湿度变送记录仪采用大屏液晶显示，具有自动温湿度记录，温湿度上下限双控，限值自由设置，温度湿度凭密码校准，RS485数据传输等功能。产品采用瑞士进口原装高品质温湿度测量单元，传感器具有测量精度高，抗干扰能力强等特点，保证了产品的优异测量性能、�/p>

本产品配备高清液晶显示屏，实时显示温湿度数值；监控设备内部实时记录存储，方便随时调取监控数据，也可与我司的监控平台软件进行数据同步；内部集成报警功能模块（蜂鸣器或继电器），可实现高、低温报警和高、低湿报警；RS485 信号输出，标准MODBUS-RTU 通信协议，通信距离�?000米（实测）；支持多台组网式温湿度监控系统安装，组网数量可�?54个，是一款智能型工业级温湿度变送记录仪、�/p>

RS-WS-N01-6系列温湿度变送记录仪广泛应用于冷链物流、食品药品、生物制品、特殊仓储、电子化工、卫生医疗系统、服务器机房和科研实验室等行业的生产车间、实验室、机房、仓库、洁净室等环境�?4 小时监测温湿度的数据、�/p>

1.2功能特点

1、采用瑞士原装进口测温单元，测量精度高、抗干扰能力强、�/p>

2、设备内置存储器，温湿度数据实时记录，可记录65535 组、�/p>

3、可通过液晶按键进行各种报警参数、通信参数、时间日期等的设定、�/p>

4、液晶实时显示温度、湿度、时间和日期、已存储容量、设备地址和波特率等、�/p>

5、可通过监控平台进行温湿度报警参数、时间日期、记录参数等参数的远程召测及设置、�/p>

6、内置温湿度报警功能，可进行温湿度报警的上下限及回差设置、�/p>

7、具�? 路开关量信号输出，可任意关联报警事项输出、�/p>

8、一路内置蜂鸣器报警，一路外延声光报警器报警、�/p>

9、多种记录模式，设备连接监控平台后可将温湿度记录数据按时间顺序自动拼接、�/p>

10、RS485 信号输出�?远通信距离可达2000 米，采用防雷设计，安全可靠、�/p>

11�?0~30V 宽电源电压输入、�/p>

1.3主要技术参�?/p>

直流供电（默认） DC 10-30V

功� 0.4W

A准精�?/p>

湿度 ��2%RH(5%RH~95%RH�?5�? 温度 ��0.4℃（25℃）

B准精�?/p>

（默认） 湿度 ��3%RH(5%RH~95%RH�?5�? 温度 ��0.5℃（25℃）

变送器电路工作温度 -20℃~+60℃，0%RH~80%RH

探头工作温度 -40℃~+120℃，默认-40℃~+80ℂ�/p>

探头工作湿度 0%RH-99%RH

温度显示分辨� 0.1ℂ�/p>

湿度显示分辨� 0.1%RH

温湿度刷新时� 1s

长期稳定� 湿度 �?%RH/y 温度 �?.1�?y

响应时间 湿度 �?s(1m/s风�? 温度 �?5s(1m/s风�?

输出信号 RS485(Modbus协议)

时间及日� 内置时钟，实时显礹�/p>

报警功能 内置蜂鸣器、外延声光报警器、继电器可逈�/p>

记录间隔（分钟） 间隔可调，默�?0分钟

记录点数 65535条，若按默认30分钟记录一次，可存4平�/p>

记录模式 关闭/打开/自动

安装方式 壁挂弎�/p>

2. 通信协议

2.1 通讯基本参数

� � 8位二进制

数据� 8佌�/p>

奇偶校验� 旟�/p>

停止� 1佌�/p>

错误校验 CRC（冗余循环码（�/p>

波特� 2400bit/s�?800bit/s�?600 bit/s可设，出厂默认为4800bit/s

2.2 数据帧格式定么�/p>

采用Modbus-RTU 通讯规约，格式如下：

初始结构 �? 字节的时闳�/p>

地址� = 1 字节

功能� = 1 字节

数据� = N 字节

错误校验 = 16 位CRC �?/p>

结束结构 �? 字节的时闳�/p>

地址码：为变送器的地址，在通讯网络中（出厂默认0x01）、�/p>

功能码：主机所发指令功能指示，本变送器只用到功能码0x03（读取寄存器数据）、�/p>

数据区：数据区是具体通讯数据，注�?6bits数据高字节在前！

CRC码：二字节的校验码、�/p>

主机问询帧结构：

地址� 功能� 寄存器起始地址 寄存器长� 校验码低� 校验码高佌�/p>

1字节 1字节 2字节 2字节 1字节 1字节

从机应答帧结构：

地址� 功能� 有效字节� 数据一� 第二数据� 第N数据� 校验�?/p>

1字节 1字节 1字节 2字节 2字节 2字节 2字节

2.3 寄存器地址

寄存器地址 PLC或组态地址 内容 操作

0000 H 40001 湿度 只读

0001 H 40002 温度 只读

2.4 通讯协议示例以及解释

举例：读取设备地址0x01的温湿度倻�/p>

问询帧：

地址� 功能� 起始地址 数据长度 校验码低� 校验码高佌�/p>

0x01 0x03 0x00 0x00 0x00 0x02 0xC4 0x0B

应答帧： （例如读到温度为-10.1℃，湿度�?5.8%RH（�/p>

地址� 功能� 返回有效字节� 湿度� 温度� 校验码低� 校验码高佌�/p>

0x01 0x03 0x04 0x02 0x92 0xFF 0x9B 0x5A 0x3D

温度计算９�/p>

当温度低� 0 � 时温度数据以补码的形式上传、�/p>

温度：FF9B H(十六进制)= -101 => 温度 = -10.1ℂ�/p>

湿度计算９�/p>

湿度�?92 H (十六进制)= 658 => 湿度 = 65.8%RH

3. 常见问题及解决办泔�/p>

设备无法连接到PLC或电脐�/p>

可能的原因：

1)电脑有多个COM口，选择的口不正�?/p>

2)设备地址错误，或者存在地址重复的设备（出厂默认全部�?�?

3)波特率，校验方式，数据位，停止位错误.

4)485总线有断开，或者A、B线接双�/p>

5)设备数量过多或布线太长，应就近供电，�?85增强器，同时增加120��终端电阻、�/p>

6)USB�?85驱动未安装或者损坎�/p>

7)设备损坏、�/p>
