1.产品介绍

1.1产品概述

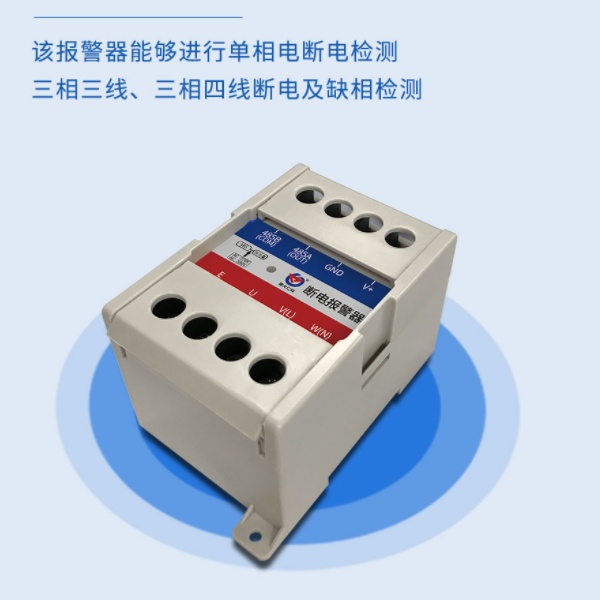

该报警器能够进行单相电断电检测，三相三线、三相四线断电及缺相检测。报警信号可逈�/span>485输出，亦可选开关量干接点输出、�/span>485输出为标凅�/span>ModBus-RTU�?远通信距离2000米，可直接接入现场的PLC、工控表、组态屏或组态软件。设备采用卡轨式外壳，即可壁挂安装也可现场安装于标准DIN35mm导轨，广泛适用于机房机柜、通信基站、配电室、环网柜、开闭所的断电检测以及其它需断电报警的场所、�/span>

1.2功能特点

采用我公�?*技术，可兼容检测单盷�/span>AC220V、三相三相制、三相四线制AC380V，内部算法自动识别外部电网、�/span>

1.3主要技术指栆�/span>

供电	DC10-30V
功耖�/span>	继电器输凹�/span>	1.2W
	RS485输出	0.4W
检测电厊�/span>	单相
	三相三线刵�/span>
	三相四线刵�/span>
变送器电路工作温度	-20ℂ�/span>~+60℃，0%RH~80%RH
输出信号	继电器输凹�/span>	常开触点
	RS485输出	RS485(ModBus协议)

1.4产品选型

RS-			公司代号
	DD-		断电报警�?/strong>
		R01	继电器常开炸�/span>
		N01	485通讯＇�/span>Modbus协议（�/span>

2.设备安装说明

2.1设备安装前检�?/span>

设备清单９�/span>

▟�strong>断电报警�?/strong>设备1�?/span>

■保修卡、合格证、接线手册等

2.2接口说明

2.2.1电源叉�/span>485信号接线

宽电压电源输�?/span>10~30V均可、�/span>485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能冲突。该产品内部不带电池，使用时必须配合ups不间断电源或者蓄电池使用、�/span>

2.2.2继电器接口接纾�/span>

开关量型设备具月�/span>1路继电器输出，两条出线为常开触点、�/span>

2.3具体型号接线

2.3.1 485接口

PC标识	说明
V+	电源正（10~30V DC（�/span>
GND	电源贞�/span>(GND)
485A	485-A
485B	485-B
E	地（零线（�/span>
U	三相甴�/span>U
V (L)	三相甴�/span>V或单相电L
W (N)	三相甴�/span>W或单相电N

2.3.2开关量接口

PC标识	说明
V+	电源正（10~30V DC（�/span>
GND	电源贞�/span>(GND)
COM�?/span>OUT	继电器常开触点
E	地（零线（�/span>
U	三相甴�/span>U
V (L)	三相甴�/span>V或单相电L
W (N)	三相甴�/span>W或单相电N
