1.1产品概述

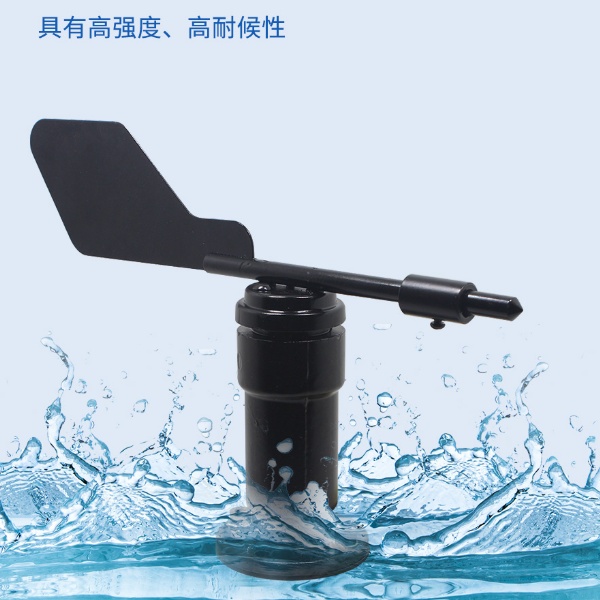

RS-FX-N01风向变送器，外形小巧轻便，便于携带和组装，全新的设计理念可以有效获得风向信息，壳体采用优质铝合金型材，外部进行电镀喷塑处理，具有良好的防腐、防侵蚀等特点，能够保证变送器长期使用无锈琢现象，同事配合内部顺滑的轴承系统，确保了信息采集的精确性。被广泛应用于温室、环境保护、气象站、船舶、码头、养殖等环境的风向测量、/span>
1.2功能特点
n量程９/span>8个指示方吐/span>
n防电磁干扰处琅/span>
n采用高性能进口轴承，转动阻力小，测量精?/span>
n全铝外壳，机械强度大，硬度高，耐腐蚀、不生锈可长期使用于室外
n设备结构及重量经过精心设计及分配，转动惯量小，响应灵敎/span>
n标准ModBus-RTU通信协议，接入方侾/span>
1.3主要技术指栆/span>
直流供电（默认） |
10~30V DC |
变送器电路工作温度 |
-40ℂ/span>~+60℃，0%RH~80%RH |
通信接口 |
485通讯＇/span>modbus）协?/span> 波特率：2400?/span>4800（默认）?/span>9600 数据位长度：8佌/span> 奇偶校验方式：无 停止位长度：1佌/span> 默认ModBus通信地址９/span>1 支持功能码：03 |
参数设置 |
用提供的配置软件通过485接口进行配置 |
测量范围 |
8个指示方吐/span> |
动态响应速度 |
≣/span>0.5s |
2.设备安装说明
2.1设备安装前检?/span>
设备清单９/span>
■变送器设备1?/span>
■安装螺东/span>4?/span>
■合格证、保修卡、接线说明等
▟/span>USB?/span>485（选配（/span>
▟/span>485终端电阻（选配（/span>
2.2接口说明
宽电压电源输?/span>10~30V均可、/span>485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能冲突、/span>
2.3电气接线
线色 |
说明 |
|
甴/span> 溏/span> |
棕色 |
电源正（10~30V DC（/span> |
黑色 |
电源贞/span> |
|
這/span> 俠/span> |
绿色 |
485-A |
蓝色 |
485-B |
2.4现场布线说明
多个485型号的设备接入同一条总线时，现场布线有一定的要求，具体请参考资料包中〉/span>485设备现场接线手册》、/span>
2.5安装方式
采用法兰安装，螺纹法兰连接使风向传感器下部管件牢牢固定在法兰盘上，底盗/span>?65mm，在?47.1mm的圆周上开四个坆/span>?6mm的安装孔，使用螺栓将其紧紧固定在支架上，使整套仪器，保持在水平度，保证风向数据的准确性，法兰连接使用方便，能够承受较大的压力、/span>
2.6注意事项
1.用户不得自行拆卸，更不能触碰传感器芯体，以免造成产品的损坏、/span>
2.尽量远离大功率干扰设备，以免造成测量的不准确，如变频器、电机等，安装、拆卸变送器时必须先断开电源，变送器内有水进入可导致不可逆转变化、/span>
3.防止化学试剂、油、粉尘等直接侵害传感器，勿在结露、极限温度环境下长期使用、严防冷热冲击、/span>
设备无法连接?/span>PLC或电脐/span>
可能的原因：
1)电脑有多?/span>COM口，选择的口不正确、/span>
2)设备地址错误，或者存在地址重复的设备（出厂默认全部丹/span>1）、/span>
3)波特率，校验方式，数据位，停止位错误、/span>
4)主机轮询间隔和等待应答时间太短，需要都设置?/span>200ms以上、/span>
5)485总线有断开，或耄/span>A?/span>B线接反、/span>
6)设备数量过多或布线太长，应就近供电，功/span>485增强器，同时增加120终端电阻、/span>
7)USB?/span>485驱动未安装或者损坏、/span>
8)设备损坏、/span>
