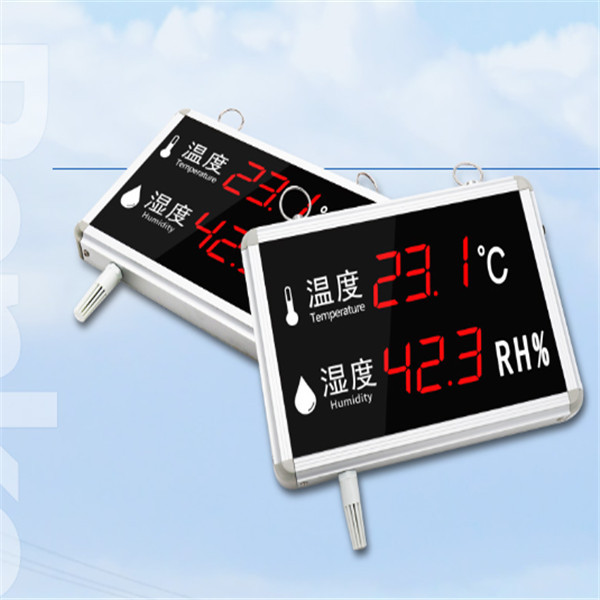

1.1产品概述
该温湿度看板电路采用美国进口工业级微处理器芯片、进口高精度传感器，确保产品优异的可靠性、高精度和互换性。本产品采用铝合金边框，高品质亚克力面板，外观美观大方。输出信号类型为RS485?远可通信2000米，标准皃/span>modbus协议，支持二次开发、/span>
1.2功能特点
▇采用瑞?/span>进口传感?/span>，测量精度高，性能稳定可靠、/span>
▇采用大尺寸高亮数码箠/span>，强光下仍可清晰显示、/span>
▇边框采用高硬铝合金，防水防尘，牢固可靠、/span>
▇产品采?/span>485通信接口，标凅/span>ModBus-RTU通信协议，通信地址及波特率可设置，*远通信距离2000米、/span>
▆/span>10-30V直流宽电压供电、/span>
1.3主要技术指栆/span>
直流供电（默认） |
DC 10-30V |
||
功耖/span> |
0.64W |
||
A准精?/span> |
湿度 |
2%RH(5%RH~95%RH?5ℂ/span>) |
|
温度 |
0.4℃（25℃） |
||
B准精?/span> （默认） |
湿度 |
3%RH(5%RH~95%RH?5ℂ/span>) |
|
温度 |
0.5℃（25℃） |
||
变送器电路工作温度 |
-40ℂ/span>~+60℃，0%RH~80%RH |
||
探头工作温度 |
-40ℂ/span>~+120ℂ/span>默认９/span>-40ℂ/span>~+80ℂ/span> |
||
探头工作湿度 |
0%RH-100RH |
||
温度显示分辨玆/span> |
0.1ℂ/span> |
||
湿度显示分辨玆/span> |
0.1%RH |
||
温湿度刷新时闳/span> |
1s |
||
长期稳定?/span> |
湿度 |
≣/span>1%RH/y |
|
温度 |
≣/span>0.1ℂ/span>/y |
||
响应时间 |
湿度 |
≣/span>4s(1m/s风逞/span>) |
|
温度 |
≣/span>15s(1m/s风逞/span>) |
||
输出信号 |
RS485(Modbus协议) |
||
继电器带负载能力 |
30V DC 2A/250V AC 2A |
||
安装方式 |
壁挂或悬持/span> |
||
1.4产品选型
RS- |
公司代号 |
||||
WS- |
温湿度变送器 |
||||
N01- |
485通讯＇/span>Modbus-RTU协议（/span> |
||||
K1- |
看板外壳 |
||||
K1A- |
带声光报警器看板外壳 |
||||
K1R- |
带继电器看板外壳（继电器无源输出（/span> |
||||
4 |
内置精装探头 K1 K1A K1R |
||||
5 |
外延精装探头 K1 K1A K1R |
||||
2.1设备安装前检?/span>
设备清单９/span>
▟/span>温湿度看板设夆/span>1?/span>
▟/span>产品合格证、保修卡筈/span>
▟/span>安装螺丝1匄/span>
▟/span>两芯防水对插线一根（带继电器看板型两根）
2.2安装方式
可悬挂或者壁挂安装，安装孔尺寸如上/span>(单位９/span>mm)９/span>
若选用葫芦孔安装，需先在墙体或其它固定平面打孔，然后安装膨胀塞和螺丝，后将温湿度看板挂到螺丝处即可、/span>
2.3接线
485信号线接线时注意A/B两条线不能接反，总线上多台设备间地址不能冲突、/span>
线色 |
说明 |
|
通信 |
红色 |
485-A |
黑色 |
485-B |
|
继电器输凹/span> |
棕色 |
无源输出接口 （仅K1R型号有此接口（/span> |
蓝色 |
缕/span>?/span> |
8位二进制 |
数据佌/span> |
8佌/span> |
奇偶校验佌/span> |
旟/span> |
停止佌/span> |
1佌/span> |
错误校验 |
CRC（冗余循环码（/span> |
波特玆/span> |
2400bit/s?/span>4800bit/s?/span>9600 bit/s可设，出厂默认为4800bit/s |
采用Modbus-RTU通讯规约，格式如下：
初始结构?/span>4字节的时闳/span>
地址?/span>= 1字节
功能?/span>= 1字节
数据匹/span>= N字节
错误校验= 16佌/span>CRC?/span>
结束结构?/span>4字节的时闳/span>
地址码：为变送器的地址，在通讯网络中是独有的（出厂默认0x01）、/span>
功能码：主机所发指令功能指示，本变送器支持功能?/span>0x03（读取寄存器数据（/span>0x06（写入寄存器数据（/span>0x10（连续写入寄存器数据）、/span>
数据区：数据区是具体通讯数据，注愎/span>16bits数据高字节在前！
CRC码：二字节的校验码、/span>
主机问询帧结构：
地址?/span> |
功能?/span> |
寄存器起始地址 |
寄存器长?/span> |
校验码低字节 |
校验码高字节 |
1字节 |
1字节 |
2字节 |
2字节 |
1字节 |
1字节 |
从机应答帧结构：
地址?/span> |
功能?/span> |
有效字节?/span> |
数据一匹/span> |
数据二区 |
数据N匹/span> |
校验码低字节 |
校验码高字节 |
1字节 |
1字节 |
1字节 |
2字节 |
2字节 |
2字节 |
1字节 |
1字节 |
3.3寄存器地址
寄存器地址 |
PLC或组态地址 |
内容 |
操作 |
定义说明 |
0000 H |
40001(十进刵/span>) |
湿度 |
只读 |
湿度实时值（扩大10倍） |
0001 H |
40002(十进刵/span>) |
温度 |
只读 |
温度实时值（扩大10倍） |
0030 H |
40049(十进刵/span>) |
温度上限 |
读写 |
温度上限值（扩大10倍） 出厂默认80ℂ/span> |
0031 H |
40050(十进刵/span>) |
温度下限 |
读写 |
温度下限值（扩大10倍） 出厂默认-40ℂ/span> |
0032 H |
40051(十进刵/span>) |
温度回差 |
读写 |
温度回差值（扩大10倍） 出厂默认2ℂ/span> |
0035 H |
40054(十进刵/span>) |
湿度上限 |
读写 |
湿度上限值（扩大10倍） 出厂默认100RH |
0036 H |
40055(十进刵/span>) |
湿度下限 |
读写 |
湿度下限值（扩大10倍） 出厂默认0%RH |
0037 H |
40056(十进刵/span>) |
湿度回差 |
读写 |
湿度回差值（扩大10倍） 出厂默认5%RH |
0050 H |
40081(十进刵/span>) |
温度校准倻/span> |
读写 |
整数（扩?/span>10倍） |
0051 H |
40082(十进刵/span>) |
湿度校准倻/span> |
读写 |
整数（扩?/span>10倍） |
07D0 H |
42001(十进刵/span>) |
设备地址 |
读写 |
1~255（出厂默讣/span>1（/span> |
07D1 H |
42002(十进刵/span>) |
设备波特玆/span> |
读写 |
0代表2400 1代表4800 2代表9600 |
3.4通讯协议示例以及解释
3.4.1读取设备地址0x01的温湿度倻/span>
问询?/span>
地址?/span> |
功能?/span> |
起始地址 |
数据长度 |
校验码低字节 |
校验码高字节 |
0x01 |
0x03 |
0x00 0x00 |
0x00 0x02 |
0xC4 |
0x0B |
应答?/span>
地址?/span> |
功能?/span> |
返回有效 字节?/span> |
湿度倻/span> |
温度倻/span> |
校验?/span> 位/span>字节 |
校验?/span> 髗/span>字节 |
0x01 |
0x03 |
0x02 |
0x02 0x92 |
0xFF 0x9B |
0xD2 |
0x3D |
温度计算９/span>
当温度低亍/span>0ℂ/span>时温度数据以补码的形式上传、/span>
温度９/span>FF9B H(十六进制)= -101 =>温度= -10.1ℂ/span>
湿度计算９/span>
湿度９/span>292 H (十六进制)= 658 =>湿度= 65.8%RH
3.4.2写入设备地址0x01的温度上限值（例如设置温度上限值为60℃）
问询?/span>
地址?/span> |
功能?/span> |
起始地址 |
写入数据匹/span> |
校验码低字节 |
校验码高字节 |
0x01 |
0x06 |
0x00 0x30 |
0x02 0x58 |
0x89 |
0x5F |
应答?/span>
地址?/span> |
功能?/span> |
起始地址 |
数据长度 |
校验码低字节 |
校验码高字节 |
0x01 |
0x06 |
0x00 0x30 |
0x02 0x58 |
0x89 |
0x5F |
3.4.3写入设备地址0x01的温度回差值（例如设置温度回差值为3℃）
问询?/span>
地址?/span> |
功能?/span> |
起始地址 |
写入数据匹/span> |
校验码低字节 |
校验码高字节 |
0x01 |
0x06 |
0x00 0x32 |
0x00 0x1E |
0xA8 |
0x0D |
应答?/span>
地址?/span> |
功能?/span> |
起始地址 |
数据长度 |
校验码低字节 |
校验码高字节 |
0x01 |
0x06 |
0x00 0x32 |
0x00 0x1E |
0xA8 |
0x0D |
4.1设备无法连接?/span>PLC或电脐/span>
可能的原因：
1)电脑有多?/span>COM口，选择的口不正确、/span>
2)设备地址错误，或者存在地址重复的设备（出厂默认全部丹/span>1）、/span>
3)波特率，校验方式，数据位，停止位错误、/span>
4)主机轮询间隔和等待应答时间太短，需要都设置?/span>200ms以上、/span>
5)485总线有断开，或耄/span>A?/span>B线接反、/span>
6)设备数量过多或布线太长，应就近供电，功/span>485增强器，同时增加120终端电阻、/span>
7)USB?/span>485驱动未安装或者损坏、/span>
8)设备损坏、/span>
