产品简今/strong>

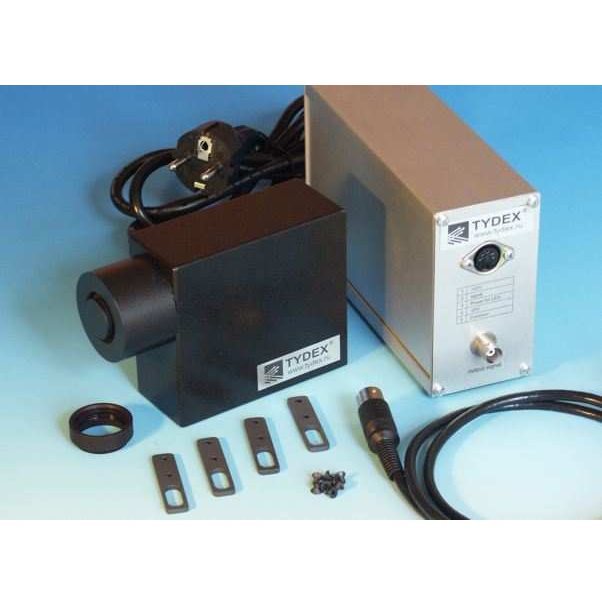

俄罗?/span>Tydex公司由俄罗斯科学院约费物理技术研究所的前科学家组建、/span>Tydex公司专业订制生产皃/span>THz探测器和光学元件、/span>Golay Cell高莱盒探测器是有效的太赫典/span>探测?/span>之一。该产品在室温下具有优异的灵敏度，并具有宽波长范围内平坦光学的响应、/span>高莱监span>（Golay Cell（/span>系列太赫典/span>探测?/span>是在室内制造并且独立校准。该产品包括一个探头和一个电源以及一个数据采集模块。滤波器支架可选、/span>各种HRFZ-Si和TPX材料做成的THZ光学元件如低通滤波片，聚乙烯偏振片，窗口镜，透镜以及分光片可以满足不同的THZ应用、/span>我们也提供软硬件组件来把高莱盒探测器Golay Cell产生的模拟信号转变成数字信号。该组件包含一个特殊的软件和一个电路单元，并可通过USB线和个人电脑相连。可用于检测，处理和分析光声信号、/span>
a) 入射锥和入射窖b) 连接GC-PS/ 1的插?
1) 连接高莱 Golay Cell的插?2)连接Golay Cell信号输出的插?3)连接电源线插?4)保险东5)开?关闭开兲6)电压选择开?30/115V
Golay cell原理介绍９/span>
调制后的入射光束通过入射?和入射窗2，达到半透明?室中间。膜吸收的能量加热腔室中的气体，气体扩张压力引起相应的调制振荡频率。振荡频率通过4到达作为镜像?（腔室的壁），同时作为光学麦克风的反射镜、/span>发光二极?，作为光学麦克风，发射投影的图像。经过镜像膜冷凝?和光纤光?的上半部分，其光栅的位于透镜8的聚焦平面上。经过镜像膜5反射，反射光重新通过光纤光栅7的下半部分，然后经过反射?0和振动板11，然后重新聚焦到光电二极?2上。这是由于气体压力变化引起膜振动，从而由9发射的光周期性地通过光栅的下半部分，*终聚焦到光电二极管、/span>
前置放大器由一个运算放大器和一个双FET构成，其作用是振荡光电流转换成交流电信号，光电二极管的负载电阻器被连接到放大器的负反馈电路。通过一条连接电缆被提供到一个外部的记录?或显示装置的输入信号的电压、/span>
Golay Cell使用方法简今
由于高莱监span>太赫兹探测器（Golay Cell（/span>是设计用来处理正弦调制信号，所以需要光学斩波器调制入射光的信号。光学斩波器需要提前准备好并打开（请查看光学斩波器操作说明）、/p>
其中经典单束实验过程如下：光源发出单束光，经过光学斩波器叶片调制，调制光束达到高莱盒太赫兹探测器（Golay Cell（/span>的入射锥后，通过入射窗口中，然后被检测到。根据实验任务，在实验过程中调制频率可以是恒定或者变化的。在后者情况下，将斩波器与记录显示设备连接后，可以记录探测器调制频率实时响应信号、/p>
Golay Cell太赫兹探测器规格参数９/strong>
参数型号 |
Golay Cell(GC-1P) |
Golay Cell(GC-1T) |
Golay Cell(GC-1D) |
入口窗片材料 |
高密度聚乙烯(HDPE) |
聙/span>4-甲基戊烯(TPX) |
金刚矲/span> |
工作波长 |
15｝/span>8000m |
0.3｝/span>6.5m & 13｝/span>8000m |
0.4｝/span>8000m |
入射锥直徃/span> |
11.0 mm |
||
入射窗直徃/span> |
6.0 mm |
||
额定探测功率 |
<10uW，更大功率需要使用衰减器 |
||
调制频率 |
15 5Hz |
||
光学响应 |
典型值：1105V/W |
||
响应速度 |
典型值：30ms |
||
等效噪声功率 |
典型倻/span>NEP=1.410-10W/Hz1/2 |
||
操作温度 |
5-40ℂ/span> |
||
尺寸 |
LWH=1264587mm3 |
||
应用 |
中红外和THz |
紫外-近红外和THz |
可见光到THz |
Golay Cell高莱盒探测器响应 VS 调制频率曲线９/strong>
Golay Cell高莱盒探测器NEP VS 调制频率曲线９/strong>
