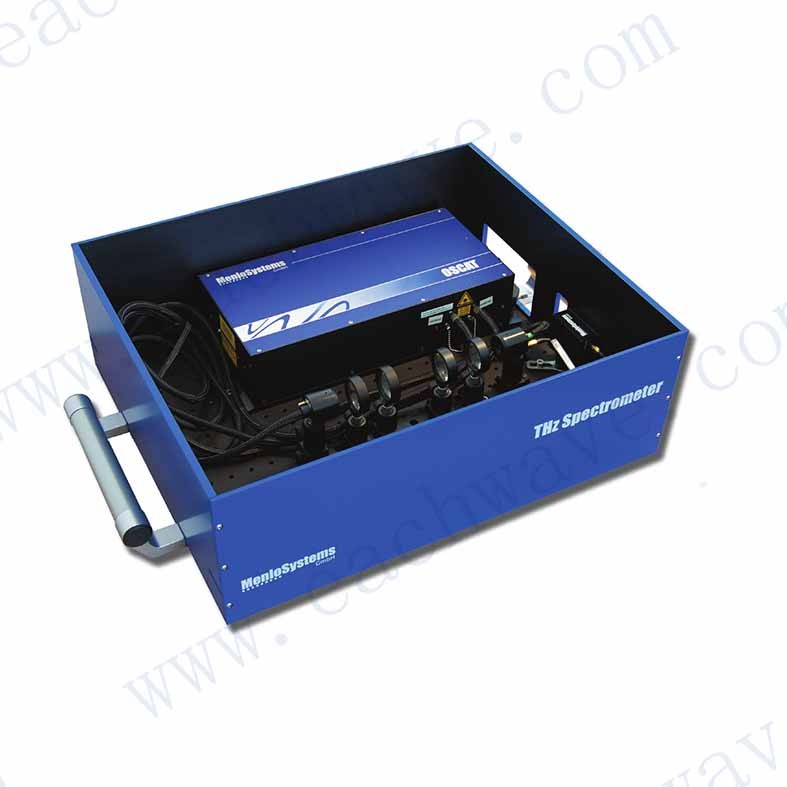

产品简今/strong>
我们的新型全光纤太赫兹光谱仪基于新颖的OSCAT（腔长调谐光学采样）技术，适合进行高速THz数据采集。此太赫兹时域光谱仪无需任何机械移动部件，结合Menlo独有的TERA Image配件，使得该系统为高速太赫兹成像等应用提供了可靠的解决方案。与异步光学采样(ASOPS)技术类似，OSCAT 提供了高度灵活的系统配置，以实现其高速扫描测量能力。TERA OSCAT是一款既适用于实验室环境，又适合OEM集成的，可靠而便携的解决方案，其特殊设计亦能胜任恶劣的工业环境、/p>
系统布局
工作原理
在OSCAT技术中无需外部可移动平台延迟线。与传统的太赫兹时域光谱仪不同，发射与探测天线所在的两臂长度不等。脉冲i（发射臂）和脉冲i+a（接收臂）各自到达目标处的时间延?由飞秒激光器的重复频率frep决定、/p>
详细信息请参 T. Hochrein et al. “Optical sampling by laser cavity tuning”， Opt. Express 18 1613-1617 (2010)
全光纤太赫兹光谱仪参数表
规格
| 太赫兹天线模坖/td> | TERA15-FC |
| 扫描模式 | 步进和高逞/td> |
| 谱宽 | 步进模式>3 THz 高速模弎1 THz |
| 动态范 | 步进模式>60 dB 高速模弎35 dB |
| 快速扫描范図/td> | 高达 40 ps |
| 整体扫描范围 | 高达 4 ns (脉冲到脉冲，理论上无限制) |
| 高速采样率 | >200 波形/s |
| 用于太赫兹的激光器输出叢/td> | 两个光纤耦合端口 1560 nm FC/APC 保偏光纤 2.5 m以及OSCAT 延迟光纤 |
| 激光器系统重复频率 | 250 MHz 调制用于OSCAT 扫描 |
系统尺寸及重野/strong>
| 光学机械装置 | 540 x 450 x 200 mm 3 34 kg |
| OSCAT 控制电路 | 欢迎咨询 |
系统配件
| 光学面包松/td> | 带OSCAT延迟光纤的飞秒激光光溏/td> |
| 光纤耦合型太赫兹发射及探测天纾/td> | |
| 太赫兹透镜TPX | |
| 控制电路 | TC 1550 激光器控制电路 |
| 基于SYNCRO平台的OSCAT电路，用于激光器重复频率控制 | |
| 用于测量和数据分析的计算机及软件匄/td> |
