登录 注册
粉体应用

应用
基质组成对镁质中间包涂料性能的影哌/a>
通过调整镁质中间包涂料的基质配比,以期提高中间包涂料的中温强度。结果表昍随着二氧化硅微粉加入量的增多,试样的体积密度与气孔率虽然没有明显的差异,但是经中温处理后,试样的抗折强度逐渐提高。当二氧化硅微粉加入量超?%?常温抗折强度、常温耐压强度、线变化率、抗渣等性能趋于稳定;调整硼玻璃加入量,常温抗折耐压强度均有提高,抗渣性能有所降低,硼玻璃加入量过多?极大的降低了试样的高温抗折强度?..

745

2015-12-07

应用
石墨烯在食品分析中应用的研究进展
石墨烯因其独特的物理、化学性质在理论和应用研究上引起广泛关?在环境分析、食品分析及生物分析等领域具有很好的应用前景。本文综述了石墨烯在食品成分、食品添加剂、食品中重金属、食品中农药和抗生素残留分析中的应用,并展望了石墨烯在食品分析中的发展前景?..

1417

2015-12-04

应用
CaCO3增强马来酸化蓖麻油树脂及其泡沫塑斘/a>
以马来酸化蓖麻油(MACO)为主要原?利用无机矿物碳酸?CaCO3)粒子作为增强材料制备了环境友好的CaCO3/MACO复合材料及其泡沫塑料,研究了CaCO3对MACO力学性能、动态力学性能和热稳定性的影响,分析了无机粒子与基体间的界面相互作用。研究结果表昍CaCO3含量及其与MACO基体聚合物间的界面黏结是影响复合材料强度的关键因素。随CaCO3含量增加,CaCO3/MACO复合材料的刚性增?当CaCO3添加量为60wt%?复合材料的拉伸和弯曲强度达到最?分别?6.7MPa?6.2MPa,基本达到部分通用塑料的水平。动态力学和热稳定性分析证昍CaCO3作为增强填料可有效提高蓖麻油基塑料的储存模量、玻璃化转变温度和热分解温度。这些行为归于MACO树脂中的羧基和羰基官能团能与CaCO3发生氢键和配位键合作?形成良好的界面结合。CaCO3也能增强CaCO3/MACO复合泡沫塑料,当泡沫塑料密度为0.24g/cm3?加入20wt%的CaCO3,其压缩强度和模量比纯泡沫塑料的分别提?42.0%?11.5%。添加矿物填料可降低材料中石油基原料的用?降低材料成本,增加复合材料与环境的相容性?..

698

2015-12-02

应用

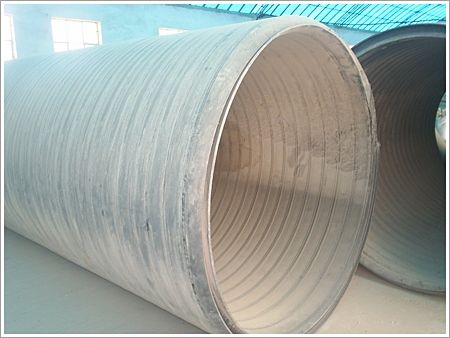

塑料混凝土复合管道的研究
以塑料管道为基管,在塑料双壁波纹管的双层管壁空腔中间灌注砂?来提高塑料管道的环刚?使塑料管道成为一种新型的塑料/混凝土复合管道。通过测试管道的环刚度,并对复合管道的性能进行分析,结果表明,新型塑料/混凝土复合管道是一种较理想的复合管?具有环刚度高、抗渗性好、造价低、耐冲击、管道整体性能好等优点?..

672

2015-12-02

应用
一种新型包装纸和纸板用疏水剂的试验研究
目的通过试验研究表面改性方法制备包装纸用疏水剂。方法采用硅烷偶联剂KH550为表面处理剂,以疏水型气相二氧化硅为功能性填?制备了包装纸和纸板用疏水剂。考察了各组分含量、固化处理对该疏水剂性能的影响。结果研究确定了最佳工艺配?质量分数)为硅烷偶联剂KH550 2.0%,气相二氧化硅0.8%,余量为无水乙醇。制备的试样?20℃固化后,实测其疏水涂层水接触角达138.3°,涂层对纸板外观无影响,且附着力强。结论硅烷偶联剂-气相二氧化硅疏水剂可有效改善纸张表面的疏水性?..

468

2015-12-01

应用
含氟甲基丙烯酸酯树脂掺杂SiO2复合涂层的制备及其性能
以甲基丙烯酸甲酯(MMA)、甲基丙烯酸十八?SMA)、甲基丙烯酸-β-羟乙?HEMA)?-(全氟辛基)乙基甲基丙烯酸酯(FMA)为单?采用自由基溶液聚合方法合成了含氟甲基丙烯酸酯树脂。将无机纳米二氧化硅(SiO2)粒子掺杂到该树脂?通过交联固化得到含氟甲基丙烯酸酯树脂/SiO2复合液。利用傅里叶变换红外光谱(FT-IR)、X射线光电子能?XPS)与场发射扫描电子显微?FESEM)对涂层结构进行了表征。以不锈钢板为底?讨论了二氧化硅粒子加入量和复合液浓度对复合涂层表面润湿性的影响。结果表?当二氧化硅占含氟甲基丙烯酸酯树脂质量?0%,所制含氟甲基丙烯酸酯树?SiO2复合液的浓度?%?在不锈钢基材上制备的复合涂层对水的静态接触角达到126.7°,对煤油的静态接触角?6.8°?..

652

2015-12-01

应用
城市生活污水污泥建材利用现状与研究进屔/a>
首先分析现有污泥处理处置技术的局限?从土地利用、热能利用和建材利用角度分析了污泥可能的资源化途径.依据脱水污泥、干化污泥和污泥焚烧灰渣3种形态重点介绍了污泥建材利用方面的进?同时分析了污泥建材利用的难点和问?认为直接利用脱水污泥与页岩、粉煤灰等混合烧制烧土制品是污泥建材利用最为可行的技术途径,但需注意烧制过程中污泥重金属和气味挥发污染的控制以及混合工艺技术的改进. ...

889

2015-11-30

应用
污泥建材利用途径与评件/a>
污泥建材利用是污泥处置方式的一?它不仅解决了污泥危害环境的问?也达到综合利用的目的。该文主要介绍了国内外污泥建材利用的主要形式,特别是污泥作为砖块、轻骨料、水泥再利用?并对其进行了分析评价,进一步探讨了污泥在建材行业的应用前景,以期为污泥建材利用的实际运用提供一定的参考依据?..

674

2015-11-30

应用
纳米复合海洋涂料在船舶防腐蚀应用研究
主要研究纳米二氧化硅浓缩浆和纳米氧化锌浓缩浆对海洋环氧涂料和聚氨酯涂料性能的影响。通过盐雾试验、氙灯老化试验、人工海洋加速老化试验研究海洋腐蚀环境中纳米复合涂料的耐腐蚀性和抗老化性。通过三步法制备高稳定分散的纳米氧化物浓缩?并利用纳米二氧化硅浓缩浆和纳米氧化锌浓缩浆改性海洋船舶环氧底漆和聚氨漆酯船壳?制备海洋纳米复合涂料。利用TEM透射电镜、FTIR红外光谱、XPS光电子能谱、光泽度仪、表面接触角测试仪和粘结强度测试仪等研究海洋船舶漆的耐腐蚀性、抗老化性及表面防污性能。纳米二氧化硅浓缩浆的红外光谱分析和粘度测试及纳米氧化锌浓缩浆的透射电镜观察表明高分子分散剂的长碳链位阻效应保证了纳米粒子的均匀稳定分散。不含有纳米二氧化硅浓缩浆的环氧漆粘结强度是4.4 MPa,而含?.0%纳米二氧化硅浓缩浆的环氧漆粘结强度增加到5.6 MPa。通过氙灯老化试验测试涂层的光泽度变化,纳米复合聚氨漆酯漆的光泽度高于不含纳米氧化锌的普通聚氨漆酯漆光泽度。聚氨漆酯漆在海洋循环加速老化试验后C/O值减?0.1%,而含?.2%纳米氧化锌浓缩浆的纳米复合聚氨漆酯漆老化后C/O值仅减少10.7%,抗氧化性提高。通过对海洋加速循环老化试验中纳米复合聚氨漆酯漆的测试分析表?.2%纳米氧化锌浓缩浆提高了海洋船舶聚氨酯面漆的抗老化性和表面接触角。纳米浓缩浆可增强纳米复合涂料在海洋重腐蚀环境中耐腐蚀、抗老化等性能?..

691

2015-11-27

应用
陶瓷材料选择性激光烧?熔融技术研究与应用现状
选择性激光烧?SLS)/熔融(SLM)技术作为增材制造技术的重要分支,在成形复杂结构件、缩短零件加工时间和降低成本等方面展现出巨大优势,而陶瓷作为极具应用潜力的材料,在汽车、医疗及航空航天等领域发挥巨大的应用前景。采用SLS/SLM成形陶瓷材料,在弥补和克服传统加工工艺不足的同时为陶瓷零件的制造提供了新的思路。本文从材料、成形质量及性能等方面详细综述了国内外陶瓷材料SLS/SLM技术发展状态和研究水平,对比不同陶瓷材料,重点针对氧化锆、氧化铝成形特点及面临的问题进行阐述,阐明了目前陶瓷SLS/SLM成形中存在的亟待解决的关键性问?并深入分析了SLS/SLM成形工艺参数如粉末粒度和形貌、激光能量密度、扫描速度、温度场及后处理工艺对SLS/SLM成形件质量和性能的影响作用?..

631

2015-11-26

推荐阅读
本期最?/a>
57页PPT了解第三代半导体碳化硅用金刚石材斘/a>
激光粒度仪制造商：德国新帕泰克有限公司入驻粉享這/a>
一张图揭露纸包不住火将成为过去
电工所承担的锂浆料电池项目通过验收
纯碱产业链全景图
石墨烯导热膜产业链全景图
一张图看懂粉体材料巨头Imerys（英格瓷）公号/a>
导热界面材料产业链全景图
话题
关于我们
相关平台
Copyright©2002-2025 Cnpowder.com.cn Corporation,All Rights Reserved
