烧结银胶在半导体中使用广泛，其应用主要集中于高功率、高温、高可靠性场景，如光电子器件封装、航空航天、汽车电子等领域、�/p>

但是，在高温的严苛环境下，烧结银胶仍有着严重的孔洞以及氧化问题，最终导致接点劣化、�/p>

现在，利用行星式球磨机所提供的机械合金技术，制备出新型的银铟合金(Ag-In alloy)胶、�/p>

银铟合金具有更优的熔融态流动性，可填充微小间隙，减少界面空洞；且由于铟的加入，可抑制银的硫化/氧化，在高温高湿环境中具备更强的抗腐蚀性、�/p>

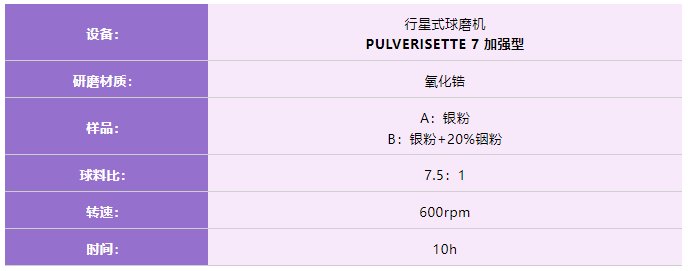

Ag-In合金 制备方法

将罐内样品以500目过筛后，再制备成黏着胶、�/p>

PART

01

SEM/TEM 结果

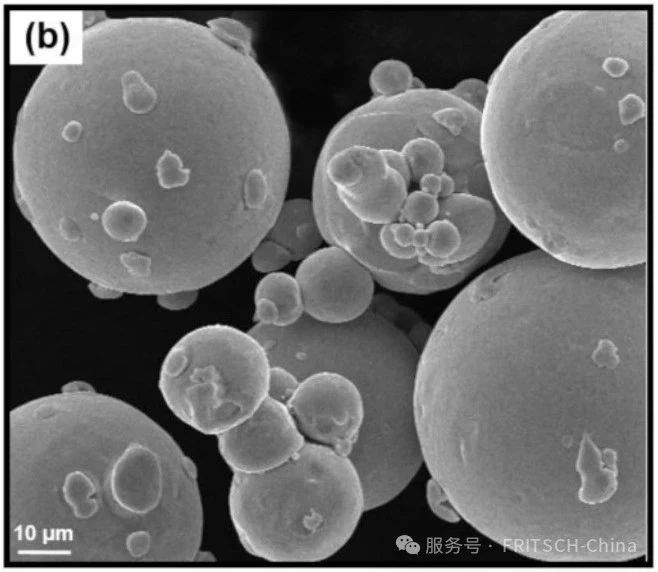

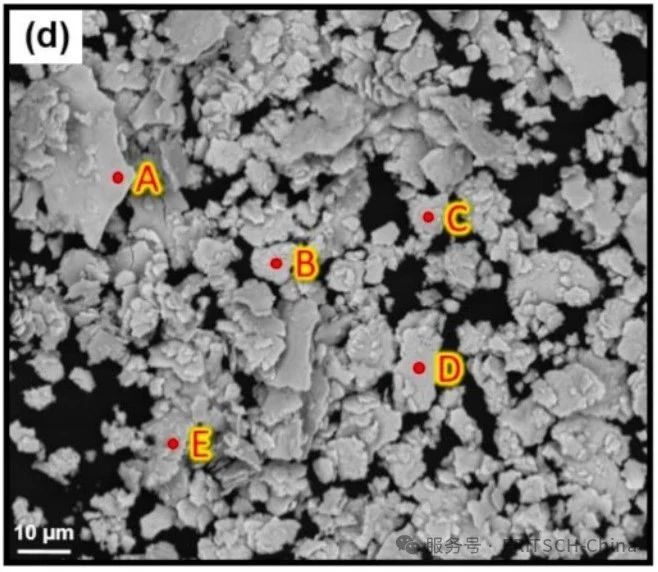

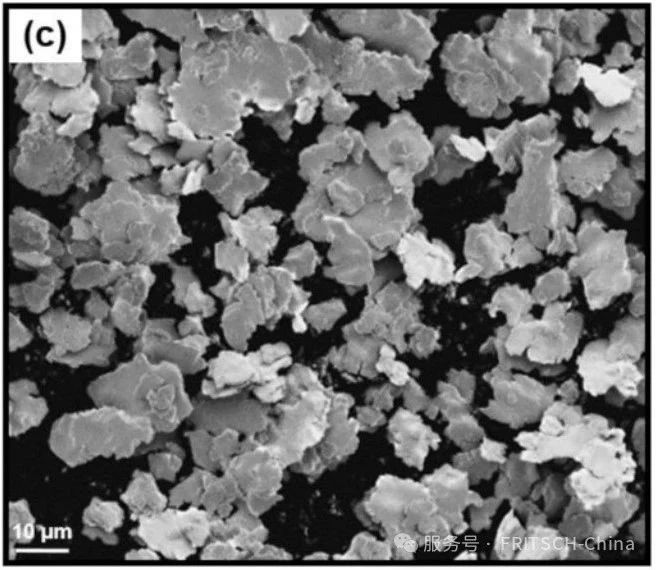

（a）处理前 Ag �?nbsp; （c）处理后 Ag 样品（b）处理前 In �?nbsp; （d）处理后 Ag-In 样品

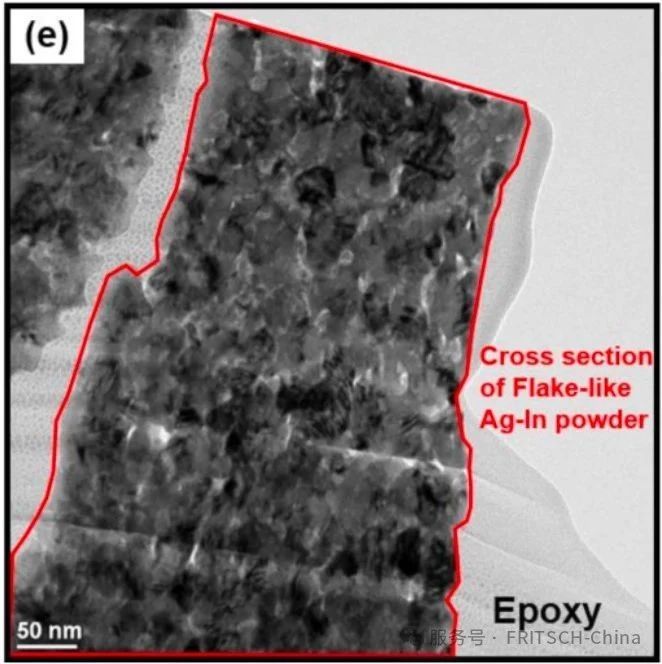

研磨后得到的合金具有纳米晶nanocrystalline结构、�/p>

推测此结构来自于行星式球磨机持续提供给Ag与In粉末的高能量，造成大量的晶粒边界累积而成、�/p>

PART

02

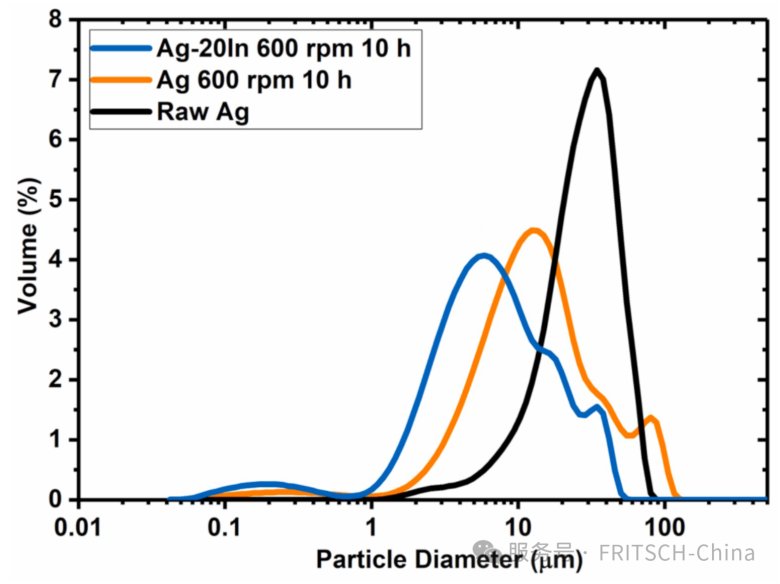

粒径分布 结果

• 经过研磨之后的Ag-In与Ag，粒径明显均得到明显细化、�/p>

• 以主要的粒径成分来看，分别从28μm细化�?3μm以及�?μm、�/p>

• 由于Ag�?In粉本身具有延展性，故在研磨过程会产生冷焊效应，造成明显的团聚，可通过添加适当的硬脂酸来有效地抑制、�/p>

PART

03

剪切力测� 结果

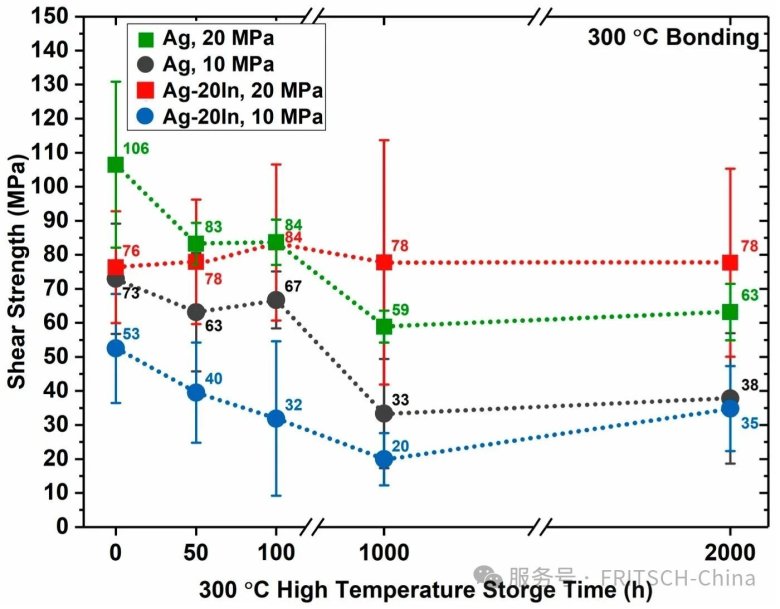

所有测试均�?00℃的高温下进行，上图为在高温存储时间50h�?00h�?000h�?000h四个阶段的材料剪切力变化趋势、�/p>

� � � 讹�/strong>

�?nbsp; 纯银胶因为孔洞小于铜金属所需的扩散路径，虽然没有产生Cu2O的问题，但无法避免孔洞随着HTS时间增加而扩大的现象，因此在机械性质上不稳定，高温稳定度也不理想、�/p>

�?nbsp; 20MPa条件下的Ag-In胶由于较高的键合压力，改善了铜扩散的问题，并且In本身可抑制孔洞扩大的现象，在元件特性上有明显提升、�/p>

�?nbsp; 通过 FRITSCH 的高能行星式球磨机，创造了一种崭新的机械合金方法，利用此方法得到的组件，在界面空洞控制、机械柔性与抗热疲劳、长期化学稳定性等方面，具有更强的性能，在半导体相关材料的研发上拥有极高的潜力、�/p>

行星式球磨机

PULVERISETTE 7 加强垊�/strong>
