目数９/p>Ф25.4*6.35mm
纳米材料
Ф25.4*6.35mm
国产纳米材料
看了锗靶的用户又看了
留言询价
咨询锗靶
使用微信扫码拨号

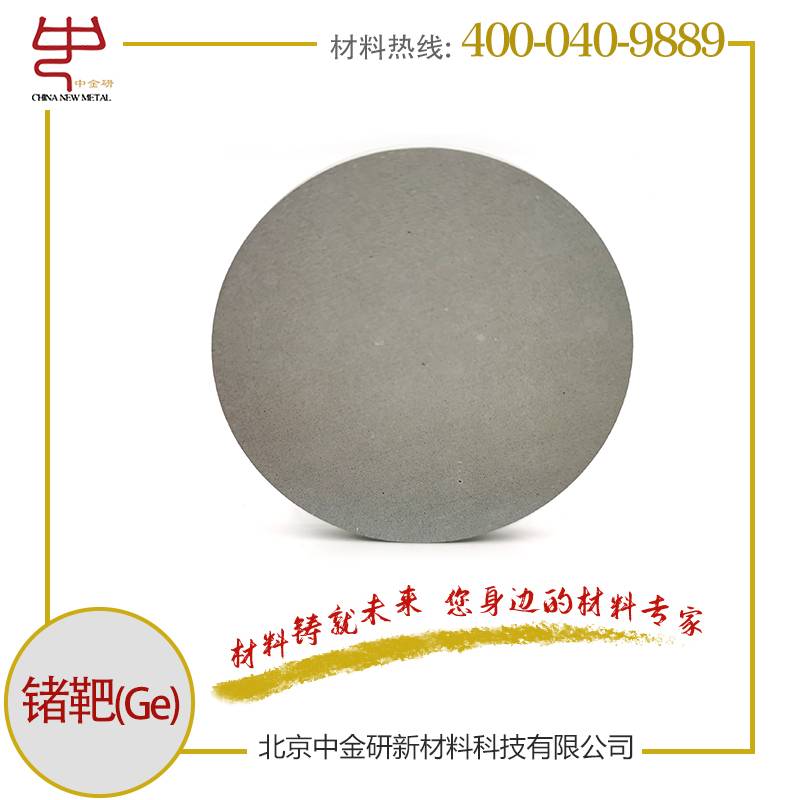

锗溅射靶以其高纯度和出色的热性能而被广泛应用于半导体和红外光学设备的生产中。使用这些靶材可以沉积出高质量的薄膜，具有增强的热稳定性和优越的光吸收特性，这对于设备性能的优化至关重要。锗靶材是高端物理气相沉积（PVD）镀膜体系中的关键功能性材料，其核心价值源于高纯度（工业应用级通常?9.995%，半导体级可 99.9999%）、低杂质（氧、碳含量?0ppm）及优异的红外透光性与半导体特性。作为稀散金属靶材的重要品类，锗靶材的微观结构需满足高密度（相对密度?8%）、细晶粒度（?0μm）要求，以避免镀膜过程中因孔隙率过高产生颗粒缺陷，保障薄膜均匀性。在实际镀膜流程中，锗靶材主要通过两种核心工艺实现成分沉积９/span>
溅射镀膜（高能离子轰击）：属于 PVD 主流工艺，利用氩离子（Ar⁺）在高频电场中加速后轰击锗靶材表面，通过动量转移使锗原子脱离靶材晶格，形成气态锗原子流，*终在基底（如硅片、红外玻璃、金属基板）表面沉积成膜。该工艺优势在于薄膜附着力强（结合力?0MPa）、厚度均匀性误差≤±5%，适用于半导体器件的锗硅（SiGe）外延层、红外探测器的增透膜制备、/span>
热蒸发镀膜：通过电阻加热或电子束加热使锗靶材达到蒸发温度（约 2830K），锗原子受热汽化后沿直线运动至基底沉积。此工艺效率高、设备成本较低，多用于大面积红外光学元件（如红外透镜、导弹导引头窗口片）的防护膜制备、/span>
