1.1产品概述

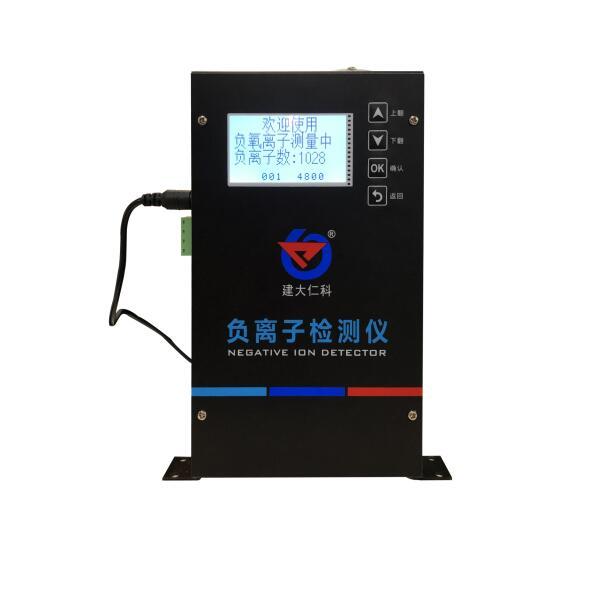

?/span>检测仪带有液晶显示，实时显礹/span>空气中的负氧离子浓度，设备采用标凅/span>MODBUS-RTU通信协议＋/span>RS485信号输出，通信距离可达2000米（实测）。空气中负离子浓?/span>是空气质量好坏的标志之一＋/span>世界卫生组织对清新空气的负离子标准浓度也进行了相关规定、/span>?/span>检测仪可对林业、环保、气象、旅游单位等进行空气负氧离子的监测，改善了农村及城市的空气，对人类社会有着非常重大的意义、/span>
1.2功能特点
n大屏液晶显示，美观大斸/span>
n采用高精?/span>负氧离子测量单元＋/span>长期稳定性好＋/span>漂移導/span>
n采用专用皃/span>485电路，标凅/span>ModBus-RTU通信协议，通信地址及波特率可设?/span>
n10~30V直流宽电压范围供甴/span>
n按键可设置参数，操作方便
1.3主要技术指栆/span>
直流供电（默认） |
DC10-30V |
功耖/span> |
0.9W＇/span>12V DC供电（/span> |
默认量程 |
0-500万个/cm3 |
*導/span>分辨玆/span> |
10?/span>/cm3 |
测量误差 |
15% |
数据更新频率 |
1Hz |
离子迁移玆/span> |
0.4cm2/(V*S) |
离子迁移率误?/span> |
5% |
工作环境 |
-30ℂspan>~60ℂ/span>，相对湿?/span>10%~99% |
2.产品选型
RS- |
公司代号 |
||||
NEGO- |
负氧离子检测仪 |
||||
N01- |
RS485＇/span>Modbus-RTU协议（/span> |
||||
1 |
负氧离子检测仪外壳 |
||||
3.1设备安装前检?/span>
设备清单９/span>
n检测仪设备1?/span>
3.2安装说明
1.?/span>用螺东/span>安装固定，安装孔尺寸如下(单位９/span>mm)９/span>需注意设备必须竖直放置，否则会影响数据的准确?/span>
2.安装需稳固，检测仪中心距地高度应为1.5m、/span>
3.采集器的外壳和外箱应有良好的接地、/span>
4.具有防雷设施，接地电阻应小于4、/span>
5.可以选择性设置保护围栏，围栏高度不宜超过1.2m，仪器和围栏的距离宜大于2.0m、/span>
3.3接口说明
宽电压电源输?/span>10~30V均可、/span>485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能冲突、/span>
3.4设备接线
多个485型号的设备接入同一条总线时，现场布线有一定的要求，具体请参考资料包中〉/span>485设备现场接线手册》、/span>
端子标识 |
说明 |
|
甴/span> 溏/span> |
VCC |
电源正（10~30V DC（/span> |
GND |
电源贞/span> |
|
這/span> 俠/span> |
485A |
485-A |
485B |
485-B |
3.5面板显示说明
4.1软件选择
如若需要修改设备的地址和波特率，需要使用该配置软件进行设置、/span>打开资料包，选择“调试软件“span>---‛/span>485参数配置软件”，找到打开即可、/span>
注意：在使用该配置软件时，必须要接入单台设备！设备的接线图如下：
4.2参数设置
①?/span>选择正确皃/span>COM口（“我的电脑—属性—设备管理器—端口”里面查眊/span>COM端口），下图列举出几种不同的485转换器的驱动名称、/span>
②?/span>单独只接一台设备并上电，点击软件的测试波特率，软件会测试出当前设备的波特率以及地址，默认波特率丹/span>4800bit/s＋span>默认地址丹/span>0x01、/span>
③?/span>根据使用需要修改地址以及波特率，同时可查询设备的当前功能状态、/span>
④?/span>如果测试不成功，请重新检查设备接线及485驱动安装情况、/span>
5.1通讯基本参数
缕/span>?/span> |
8位二进制 |
数据佌/span> |
8佌/span> |
奇偶校验佌/span> |
旟/span> |
停止佌/span> |
1佌/span> |
错误校验 |
CRC（冗余循环码（/span> |
波特玆/span> |
2400bit/s?/span>4800bit/s?/span>9600 bit/s可设，出厂默认为4800bit/s |
5.2数据帧格式定么/span>
采用Modbus-RTU通讯规约，格式如下：
初始结构?/span>4字节的时
地址?/span> = 1字节
功能?/span> = 1字节
数据匹/span> = N字节
错误校验= 16佌/span>CRC
结束结构?字节的时闳/span>
地址码：为变送器的地址，在通讯网络中（出厂默认0x01）、/span>
功能码：主机所发指令功能指示，本变送器只用到功能码0x03（读取寄存器数据）、/span>
数据区：数据区是具体通讯数据，注愎/span>16bits数据高字节在前！
CRC码：二字节的校验码、/span>
主机问询帧结构：
地址?/span> |
功能?/span> |
寄存器起始地址 |
寄存器长?/span> |
校验码低佌/span> |
校验码高佌/span> |
1字节 |
1字节 |
2字节 |
2字节 |
1字节 |
1字节 |
从机应答帧结构：
地址?/span> |
功能?/span> |
有效字节?/span> |
数据一匹/span> |
第二数据匹/span> |
?span>N数据匹/span> |
校验?/span> |
1字节 |
1字节 |
1字节 |
2字节 |
2字节 |
2字节 |
2字节 |
5.3寄存器地址
寄存器地址 ＇span>16进制（/span> |
寄存器地址 ＇span>10进制（/span> |
PLC或组态地址 ＇span>10进制（/span> |
内容 |
操作 |
0000 H |
0 |
40001 |
负离子数髗span>16佌/span> |
只读 |
0001 H |
1 |
40002 |
负离子数位span>16佌/span> |
只读 |
0002H |
2 |
40003 |
冘span>1调零 |
读写 |
0003H |
3 |
40004 |
浮点型系?span>A髗/span>16佌/span> |
读写 |
0004H |
4 |
40005 |
浮点型系?span>A位/span>16佌/span> |
读写 |
0005H |
5 |
40006 |
浮点型系?/span>B髗span>16佌/span> |
读写 |
0006H |
6 |
40007 |
浮点型系?/span>B位/span>16佌/span> |
读写 |
0007H |
7 |
40008 |
LCD屏背光时闳/span>＇/span>s（/span> |
读写 |
5.4通讯协议示例以及解释
举例：读取设备地址0x01皃/span>负氧离子倻/span>
问询帧（16进制）：
地址?/span> |
功能?/span> |
起始地址 |
数据长度 |
校验码低佌/span> |
校验码高佌/span> |
0x01 |
0x03 |
0x00 0x00 |
0x00 0x02 |
0xC4 |
0x0B |
应答帧（16进制）：（例如读?/span>负氧离子值为200000?/span>/cm3（/span>
地址?/span> |
功能?/span> |
返回有效字节?/span> |
负氧离子?/span> 高位 |
负氧离子?/span> 低位 |
校验码低佌/span> |
校验码高佌/span> |
0x01 |
0x03 |
0x04 |
0x000x03 |
0x0D0x40 |
0x0F |
0x53 |
负氧离子计算９/span>
00030D40 H（十六进制）=200000=>负氧离子?/span>=200000?/span>/cm3
