1. 产品介绍

1.1 产品概述

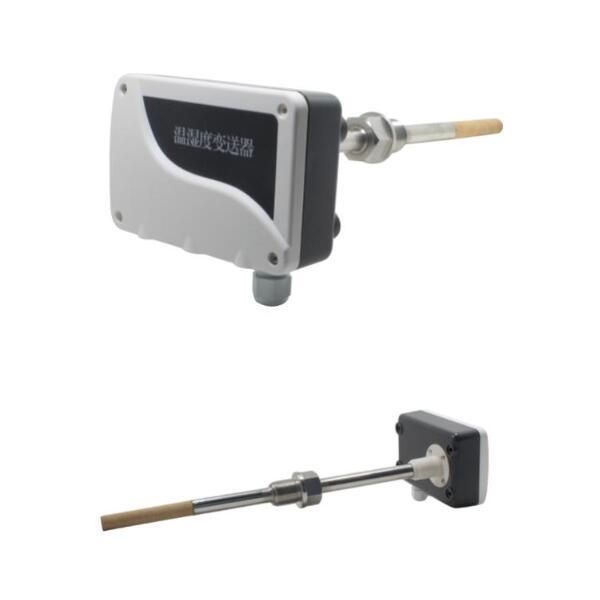

该变送器专业应用于管道温湿度测量，采用标准工业接�?�?0mA/0�?0V/0�?V模拟量信号输出，可接入现场数显表、PLC、变频器、工控主机等设备。采用进口温湿度测量单元，漂移小。管道式安装方式，现场安装方便，采用抗干扰电路设计，可经受住现场变频器等各种强电磁干扰；设备采用防水外壳设计，探头过滤网采用25um高强度不锈钢材料，既能保证气体分子进入又防止粉尘颗粒及水滴进入，广泛应用于干燥器、窑炉、气象、环保、水泥养护、电力、脱硫剂、制药、纺织、化工、冶金、饲料、食品、蓄电池、低温高湿仓贮、木材、烟草、酒业等行业的温湿度测量与控制、�/p>

1.2 功能特点

* 温湿度采集，4�?0mA�?�?0V�?�?V模拟量信号输出；

* 温度精度��0.5℃，湿度精度��3%RH，高精度、低漂移：�/p>

* 采用专用的EMC抗干扰器件，现场可经受住强电磁干扰，工业级处理芯片，使用范围宽；

* 电流输出型可选二线制或三线制接线方式：�/p>

2.产品选型

RS-				公司代号
	WS-			温湿度变送器、传感器
		I20		4�?0mA电流输出
		V05		0�?V电压输出
		V10		0�?0V电压输出
			-CGW	管道壳超高温

3.温湿度计算方泔�/p>

3.1 电流型输出信号转换计箖�/p>

例如：量�?40�?0℃，4�?0mA输出，当输出信号�?0mA时，计算当前的温度值。此温度量程的跨度为120℃，�?6mA的电流信号来表达�?20�?16mA=7.5�?mA，即电流1mA代表温度变化7.5℃，测量�?0mA-4mA=6mA�?mA*7.5ℂ�45℃�?5+�?40（�5℃，所以当前温度为5℃、�/p>

3.2 电压型输出信号转换计箖�/p>

例如：量�?40�?0℃，0-10V输出，当输出信号�?V时，计算当前的温度值。此温度量程的跨度为120℃，�?0V的电压信号来表达�?20�?10V=12�?V，即电压1V代表温度变化12℃，测量�?V-0=5V�?V*12ℂ�60℃�?0+�?40（�20℃，所以当前温度为20℃、�/p>

4.设备安装说明

4.1 设备安装前检�?/p>

* 变送器设备1�?/p>

* 自攻螺丝和膨胀塞各3�?/p>

* 合格证、保证卡、校准报告（选配）等

4.2 安装位置

1、变送器应尽量垂直放置，安装时，保证传感器上 的字体为正方向，保证传感器在变送器的下方、�/p>

2、安装高度为人体坐高或主要要求测量的环境区域、�/p>

4.3安装注意事项

1、避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确、�/p>

2、安装在环境稳定的区域。避免直接光照，远离窗口及空调、暖气等设备，避免直对窗口、房门、�/p>

4.4 接线

使用前请认真阅读本说明书，确保接线正确。任何错误接线均有可能对变送器造成不可逆损坏、�/p>

输出接口接线９�/p>

设备标配是具�?路独立的模拟量输出，如表格所示。同时适应二线制与四线制、�/p>

序号 内部标识 说明

1 RT 温度信号止�/p>

2 24V 电源止�/p>

3 GND 电源负、温度信号负（两线制变送器没有此端子）

4 RH 湿度信号止�/p>

4.5使用注意事项

1、仔细检查，确保接线正确后，接通DC24V电源，用万用表测量时就会测量出对应的电流或电压值、�/p>

2、如想拆卸变送器，必须先断开电源，然后进行拆 卸、�/p>

3、此变送器为室内型，变送器内部避免有水进入，以免造成损坏、�/p>

5.常见问题及解决办泔�/p>

无输出或输出错误

可能的原因：

1）量程对应错误导致PLC计算错误，量程请查阅�?章节：�/p>

2）接线方式不对或接线顺序错误：�/p>

4）变送器与采集器之间距离过长，造成信号紊乱：�/p>

5）设备损坏；
