产品详情
碳化硅晶佒/div>

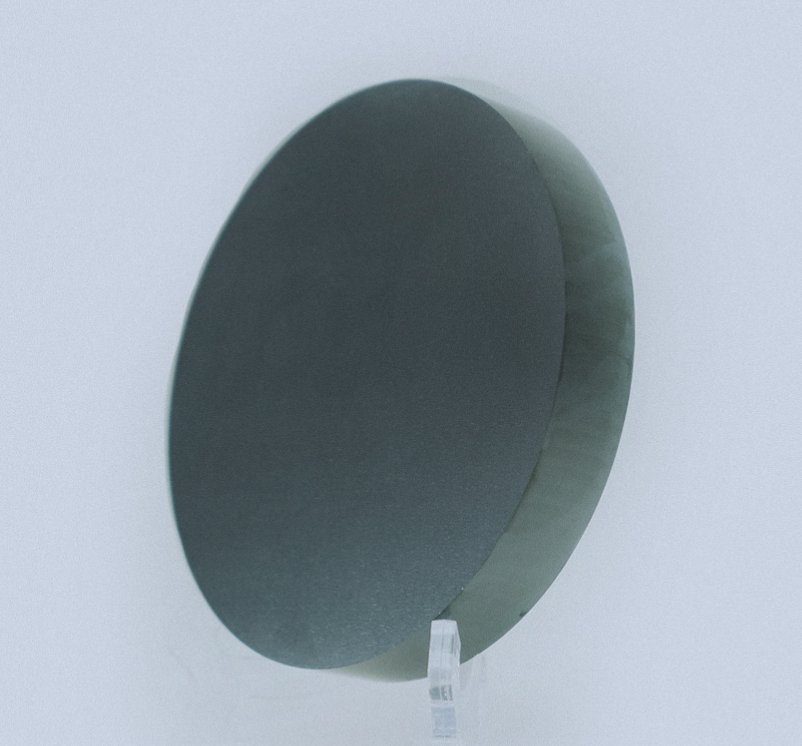

碳化硅晶体的图片
参考报价:
面议
品牌9/dt>
天科合达
关注度:
104
样本9/dt>
暂无
型号9/dt>
碳化硅晶
产地9/dt>
北京
信息完整度:
典型用户9/dt>
暂无
产品简今/div>

产品概述

经过PVT方法,生长出优质的导电型碳化硅晶胚。晶胚经过滚外圆、磨端面、加工定位边等一系列工序,加工成高质量碳化硅单晶晶体。单晶晶体是加工制作单晶衬底的重要原料,客户通过切磨抛等加工工艺和清洗工艺,可获得低缺陷密度的碳化硅单晶衬底产品、/p>

下游产品与应?/p>

碳化硅衬底材料经过同质外延生长、晶圆制造、封装检测等环节,制成碳化硅二极管、碳化硅MOSFET等功率器件,适用于高温、高压、大电流等工作环境,广泛应用于新能源汽车、充电桩、光伏风电、储能、轨道交通、智能电网、工业电源、工业驱动、白色家电等领域、/p>
